Государственный реестр средств измерений

Датчики линейных перемещений Temposonics, 74124-19

74124-19
Датчики линейных перемещений Temposonics (далее - датчики) предназначены для измерений линейных перемещений.
Карточка СИ
Номер в госреестре 74124-19
Наименование СИ Датчики линейных перемещений
Обозначение типа СИ Temposonics
Изготовитель "MTS Sensor Technologie GmbH & Co. KG", Германия
Год регистрации 2019
Срок свидетельства 20.02.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики линейных перемещений Temposonics (далее - датчики) предназначены для измерений линейных перемещений.

Описание

Принцип действия датчиков основан на магнитострикционном эффекте, заключающемся в измерении времени распространения ультразвуковой волны в твердом теле.

Чувствительный элемент датчика находится внутри герметичного корпуса и защищен от воздействий внешней среды. Элементом, передающим информацию о линейных перемещениях контролируемого объекта, является постоянный магнит, который бесконтактно перемещается вдоль корпуса датчика и соединяется с контролируемым объектом. Для одного датчика может быть установлено несколько магнитов. Время прохождения ультразвуковой волны от точки ее возникновения до конца волновода прямо пропорционально расстоянию между магнитом и концом волновода.

Сигнал датчиков преобразуется в выходной сигнал для конкретного интерфейса:

-    аналоговых интерфейсов (сигнал нормирован по току или по напряжению);

-    цифровых интерфейсов (SSI, CANbus, DeviceNet, Profibus, EtherCAT, EtherNet/IP, Powerlink, Profinet, широтно-импульсная модуляция, старт-стоп).

Модификации датчиков отличаются исполнением, диапазоном и погрешностью измерений, массой и габаритными размерами. Конструктивно датчики делятся по исполнению корпуса: стержневой, гибкий и профильный.

Структура обозначения датчиков: T F X M A B C, где

T - исполнение датчика (модель);

F - вид фланца (G,L,M,N,O,2,S,V,B,J,T,D,C,W,K,A,F,L)

X - верхний предел измерений;

M - единица измерений в мм;

A - тип разъема для кабеля ^62^56^58^60,^2^02^70^02^53^63^02^54,

R02,B02,D34,M11,M31 ,M61,T02,V02,D84,D44,N[ 1 ] [2],N06R-N25R,N06G-N24F);

B - тип питания (1,A,3);

C - тип выхода и его параметры (U 201,U 211,U 401,U 402,U 411,U412,V01A01,V11,K,

А11/У21 ,А21/У31,А31^ [1][2][3][4][5][6],P 101,P 102,P 103,E 101,E 102,E 103, J01,R3,

С [1][2][3][4][5][6],P[1][2]);

Пример обозначения датчиков линейных перемещений: RHM0150MD621C101211, где:

RH - исполнение «стержень»;

M - фланец с резьбой М18*1,5;

0150 - верхний предел измерений 150 мм;

M - единица измерений в мм;

D62 - разъема для кабеля две 6-ти контактные вилки М16;

1 - тип питания +24 В постоянного тока;

C101211 - тип выхода CAN шина, протокол данных CANbasic, скорость передачи данных - 500 кбит/с, разрешение 5 мкм.

Внешний вид датчиков приведен на рисунке 1.

Пломбирование датчиков линейных перемещений Temposonics не предусмотрено.

а)

6)

в)

я?

г)

е)

#

- £

ж)

к)

Г

ф

н)

о)

*

р)

с)

х)

щ)    ■    э)

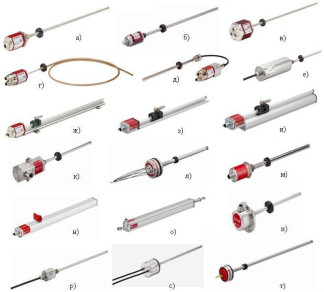

Рисунок 1 - Общий вид средства измерений: а) RH, RH5, GH б) MB в) GT г) RF д) RD4 е) RS ж) RP, RP5, GP з) EL и) EP к) TH, TH_SIL л) EE м) EH н) EP2 о) ER п) GB р) ET, ET_S, ET_R3 с) GTE т) MH, MH200 у) GB ф) MT х) MS ц) RT4 ч) FMH ш) MHE щ) MXR э) С

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1.1 - Основные метрологические и технические характеристики

Модель

Верхний предел измерений (ВПИ), мм

Пределы допускаемой погрешности измерений:

Г абаритные размеры, (0ХД), мм, не более

Масса, кг, не более

Температура окружающей среды, °С

Предел допустимой вибрационной нагрузки (при частоте 10-2000 Гц), м/с2

абсолютной для датчиков модификаций с ВПИ до 500 мм включ., мм

приведенной для датчиков модификаций с ВПИ св. 500 мм,

% от ВПИ

RP

от 25 до 5000

±0,05

±0,01

80x5500

6

от -40 до +75

15g

RP5

от 25 до 6350

±0,05

±0,01

80x6800

7

от -40 до +85

30g

RH

от 25 до 7000

±0,05

±0,01

80x7500

8

от -40 до +75

15g

RH5

от 25 до 7000

±0,05

±0,01

80x7500

8

от -40 до +85

30g

RF

от 100 до 7000

±0,10

±0,02

80x7500

8

от -40 до +75

5g

RT4

от 25 до 2540

±0,05

±0,02

80x3600

8

от -40 до +75

10g

RD4

от 25 до 5000

±0,05

±0,02

80x5800

8

от -40 до +75

10g

RS

от 50 до 7000

±0,05

±0,01

80x7400

8

от -40 до +75

15g

ТН

от 25 до 7000

±0,05

±0,01

100x8500

8

от -40 до +75

15g

ТН_SIL

от 25 до 7000

±0,05

±0,01

100x8500

8

от -40 до +85

15g

GB

от 25 до 3250

±0,06

±0,02

100x3600

6

от -40 до +100

15g

GP

от 50 до 5000

±0,05

±0,02

80x7400

8

от -40 до +80

15g

GH

от 50 до 7000

±0,05

±0,02

60x7400

8

от -40 до +80

15g

GT

от 50 до 3500

±0,05

±0,02

80x3300

6

от -40 до +75

5g

GTE

от 50 до 2540

±0,05

±0,02

60x2800

6

от -20 до +75

10g

ЕР

от 50 до 3000

±0,06

±0,02

70x3200

6

от -40 до +75

15g

EL

от 50 до 3000

±0,06

±0,02

70x3200

6

от -40 до +75

15g

ЕН

от 50 до 2540

±0,06

±0,02

40x2800

6

от -40 до +75

15g

Модель

Верхний предел измерений (ВПИ), мм

Пределы допускаемой погрешности измерений:

Г абаритные размеры, (0ХД), мм, не более

Масса, кг, не более

Температура окружающей среды, °С

Предел допустимой вибрационной нагрузки (при частоте 10-2000 Гц), м/с2

абсолютной для датчиков модификаций с ВПИ до 500 мм включ., мм

приведенной для датчиков модификаций с ВПИ св. 500 мм,

% от ВПИ

ЕТ

от 50 до 3000

±0,06

±0,02

50x3300

6

от -40 до +85

20g

ET_S

от 50 до 3000

±0,06

±0,02

50x3300

6

от -40 до +90

20g

Е^3

от 50 до 3000

±0,06

±0,02

50x3300

6

от -40 до +105

20g

ER

от 50 до 1500

±0,06

±0,02

70x3200

6

от -40 до +75

5g

ЕЕ

от 50 до 2540

±0,06

±0,02

50x2700

6

от -20 до +85

15g

ЕР2

от 50 до 2540

±0,09

±0,02

70x3200

6

от -40 до +75

8g

МН

от 50 до 2500

±0,10

±0,04

50x2700

5

от -40 до +105

20g

FMH

от 500 до 5000

±0,20

±0,04

70x5200

7

от -40 до +105

2g

MHE

от 50 до 2500

±0,10

±0,04

50x2700

5

от -40 до +105

20g

MS

от 50 до 2500

±0,10

±0,04

30x2700

5

от -40 до +105

15g

MT

от 50 до 2500

±0,10

±0,04

50x2700

5

от -40 до +105

15g

MXR

от 100 до 600

±0,20

±0,04

30x800

4

от -40 до +105

15g

Таблица 1.2 - Основные метрологические и технические характеристики

Модель

Верхний предел измерений (ВПИ), мм

Пределы допускаемой абсолютной погрешности измерений, мм

Габаритные размеры, (0xД), мм, не более

Масса, кг, не более

Температура окружающей среды, °С

Предел допустимой вибрационной нагрузки (при частоте 10-2000 Гц), м/с2

МН200

от 2520 до 3500

±1,00

50x5200

7

от -40 до +105

15g

МН200

св. 3500 до 5000

±2,00

50x5200

7

от -40 до +105

15g

С

от 72 до 250

±0,15

60x400

1

от -40 до +75

10g

MB

от 75 до 250

±0,15

30x400

1

от -40 до +105

15g

где g - ускорение свободного падения, м/с

Наименование характеристики

Значение

Нижний предел измерений (НИИ), мм

0

Диапазон значений выходного сигнала:

-    по силе постоянного тока, мА

-    по силе постоянного тока, мА

-    по напряжению постоянного тока, В

от 0 до 20 от 4 до 20 от 0 до 10

Относительная влажность, %

от 30 до 80

Тип выходного сигнала

Аналоговый, CANopen, CANbasic, industrial Ethernet (EthernetIP, EtherCAT, Profinet, Powerlink), Profibus, SSI, Старт/стоп, IO-link

Знак утверждения типа

наносится на корпус датчиков в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Датчик линейных перемещений

Temposonics (модификация по заказу)

1 шт.

Монтажные приспособления

-

1 комп.

Руководство по эксплуатации

-

1 экз.

Методика поверки

РТ-МП-5479-445-2018

1 экз.

Поверка

осуществляется по документу РТ-МП-5479-445-2018 «ГСИ. Датчики линейных перемещений Temposonics. Методика поверки», утвержденному ФБУ «Ростест-Москва» 21.11.2018 г. Основные средства поверки:

-    система лазерная измерительная XL-80 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 35362-07);

-    мультиметр цифровой Agilent 34401A (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 54848-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы MTS Sensor Technologie GmbH & Co. KG
