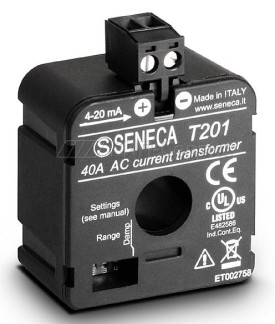

Датчики тока T201, 74129-19

Наименование характеристики

Значение

Диапазоны преобразований силы переменного тока, А

-    для T201

-    для T201DCH, T201DCH50-LP

-    для T201DCH100, Т201DCH100-LP

-    для T201DCH300, Т201DCH300-LP

от 0 до 5; от 0 до 10; от 0 до 15; от 0 до 20; от 0 до 25; от 0 до 30; от 0 до 35; от 0 до 40 от 0 до 25; от 0 до 50 от 0 до 50; от 0 до 100 от 0 до 150; от 0 до 300

Пределы допускаемой абсолютной основной погрешности преобразований силы переменного тока, А Модификация T201:

-    диапазон от 0 до 5 А

-    остальные диапазоны

Модификации T201DCH, T201DCH50-LP при преобразовании силы тока до 0,02 1ш включ.:

-    диапазон от 0 до 25 А

-    диапазон от 0 до 50 А

Модификации T201DCH, T201DCH50-LP при преобразовании силы тока свыше 0,02 1ш:

-    диапазон от 0 до 25 А

-    диапазон от 0 до 50 А

Модификации T201DCH100, T201DCH100-LP, T201DCH300 и T201DCH300-LP при преобразовании силы тока до 0,021ш включ.:

-    диапазоны от 0 до 50 А и от 0 до 150 А

-    диапазоны от 0 до 100 А и от 0 до 300 А Модификации T201DCH100, T201DCH100-LP, T201DCH300 и T201DCH300-LP при преобразовании силы тока свыше 0,02 1ш:

-    диапазоны от 0 до 50 А и от 0 до 150 А

-    диапазоны от 0 до 100 А и от 0 до 300 А

±(0,0011изм +0,002 1ш)* ±(0,002Тизм +0,002 1ш)*

±0,02Тш*

±0,011ш*

±0,011ш*

±0,005 1ш* ±0,02Тш*

±0,011ш*

±0,011ш*

±0,005 1ш*

Диапазон преобразований силы постоянного тока, А

-    для T201DC

-    для T201DC100

-    для T201DCH100 и T201DCH100-LP

-    для T201DCH300 и T201DCH300-LP

-    для T201DCH50-LP

-    для T201DCH

от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 40; от -5 до 5; от -10 до 10; от -5 до 20; от -10 до 40 от 0 до 10; от 0 до 25; от 0 до 50; от 0 до 100; от -10 до 10; от -25 до 25; от -10 до 50; от -25 до 100 от 0 до 50; от 0 до 100 от -50 до 50; от -100 до 100 от 0 до 150; от 0 до 300 от -150 до 150; от -300 до 300

от 0 до 25; от 0 до 50 от -25 до 25; от -50 до 50 от 0 до 25; от 0 до 50

Наименование характеристики

Значение

Пределы допускаемой абсолютной основной погрешности преобразований силы постоянного тока, А

Модификации T201DC, T201DC100

±0,002-1изм*

Модификация T201DCH50-LP при преобразовании силы тока до

0,02 1ш включ.:

- диапазоны от 0 до 25 А и от -25 до 25

±0,04 1ш*

- диапазоны от 0 до 50 А и от -50 до 50

±0,02-1ш*

Модификация T201DCH50-LP при преобразовании силы тока свыше 0,02 1ш:

- диапазоны от 0 до 25 А и от -25 до 25

±0,02-1ш*

- диапазоны от 0 до 50 А и от -50 до 50

±0,011ш*

Модификация T201DCH при преобразовании силы тока до 0,02 1ш включ.:

- диапазон от 0 до 25 А

±0,02-1ш*

- диапазон от 0 до 50 А

±0,011ш*

Модификация T201DCH при преобразовании силы тока свыше

0,02 1ш:

- диапазон от 0 до 25 А

±0,011ш*

- диапазон от 0 до 50 А

±0,005 1ш*

Модификации T201DCH100, T201DCH100-LP, T201DCH300 и

T201DCH300-LP при преобразовании силы тока до 0,02 1ш

включ.:

- диапазоны от 0 до 50 А, от 0 до 150 А, от -50 до 50 А,

от -150 до 150 А

±0,04 1ш*

- диапазоны от 0 до 100 А, от 0 до 300 А, от -100 до 100 А,

от -300 до 300 А

±0,02-1ш*

Модификации T201DCH100, T201DCH100-LP, T201DCH300,

T201DCH300-LP при преобразовании силы тока свыше 0,02 1ш:

- диапазоны от 0 до 50 А, от 0 до 150 А, от -50 до 50 А,

от -150 до 150 А

±0,02-1ш*

- диапазоны от 0 до 100 А, от 0 до 300 А, от -100 до 100 А,

от -300 до 300 А

±0,011ш*

Диапазон значений силы постоянного тока во вторичной цепи

для модификаций T201, T201DC, T201DC100, T201DCH50-LP,

T201DCH100-LP, T201DCH300-LP, мА

от 4 до 20

Диапазон значений напряжения постоянного тока во вторичной цепи для модификаций T201DCH, T201DCH100,

от 0 до 10

T201DCH300, В

Пределы допускаемой дополнительной погрешности от

изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 оС относительно 23 оС, в

0,002

долях от пределов допускаемой основной погрешности

Нормальные условия измерений:

- температура окружающей среды, С

от +15 до +25

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106

Примечание:

* где: - 1ш - значение полной шкалы диапазона, на котором производятся измерения, А

- 1изм - измеренное значение силы тока, А

Наименование характеристики

Значение

Параметры электрического питания от внешнего источника напряжения постоянного тока, В:

- для T201

от 5 до 28

- для T201DC, Т20ШС100

от 6 до 28

- для T201DCH50-LP, T201DCH100-LP, T201DCH300-LP

от 9 до 28

-для T201DCH, Т20ШСН100, T201DCH300

от 11,5 до 28

Потребляемый ток электрического питания от внешнего источника напряжения постоянного тока, мА, не более

25

Габаритные размеры средства измерений (высотахширинахдлина), мм, не более

- для Т201, T201DCH, T201DCH50-LP, T201DC

44x26x41

- для T201DC100, T201DCH100, T201DCH300, T201DCH100-LP, T201DCH300-LP,

68x26x95

Масса, кг, не более:

- для Т201, T201DC, T201DCH50-LP

0,047

- для T201DCH

0,051

-для T201DC100, T201DCH100, T201DCH300, T201DCH100-LP, T201DCH300-LP, T201DCH50-M, T201DCH100-M, T201DCH300-M

0,120

Условия эксплуатации:

- температура окружающей среды, °С для T201

от -20 до +65

для T201DC, T201DC100, T201DCH

от -10 до +65

для T201DCH100, T201DCH300, T201DCH50-LP, T201DCH100-LP, T201DCH300-LP, T201DCH50-M, T201DCH100-M, T201DCH300-M

от -20 до +70

- относительная влажность при +20 °С, %

до 90

- атмосферное давление, кПа

от 80 до 106

Средний срок службы, лет

8

Средняя наработка на отказ, ч

7000

Наименование

Обозначение

Количество

Датчики тока

Т201

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 206.1-034-2018

1 экз.
