| Номер в госреестре | 74131-19 |
| Наименование СИ | Системы автоматического управления газораспределительной станцией |
| Обозначение типа СИ | РИУС-ГРС |
| Изготовитель | ООО "Вега-ГАЗ", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматического управления газораспределительной станцией «РИУС-ГРС» (далее - «РИУС-ГРС») представляют собой программно-технические комплексы, предназначенные для измерений и измерительных преобразований унифицированных электрических сигналов в виде напряжения и силы постоянного тока, сигналов от термопар типа К по ГОСТ 8.585-2001, сигналов от термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками по ГОСТ 6651-2009, а также формирования выходных сигналов в виде напряжения и силы постоянного тока.
Принцип действия «РИУС-ГРС» основан на аналого-цифровом преобразовании (АЦП) входных сигналов, а также цифроаналоговом преобразовании для формирования выходных аналоговых сигналов.
«РИУС-ГРС» являются проектно-компонуемыми изделиями и могут содержать следующее оборудование:
1) электротехнические шкафы управления (ШУ), содержащие в том числе измерительные блоки:
- преобразователи аналоговые MACX MCR-UI-UI(-UP)(-SP)(-NC), регистрационный номер в Федеральном информационном фонде (далее - рег. №) 47644-11;
- преобразователи измерительные серии MINI (рег. № 55662-13);
- программируемые логические контроллеры (ПЛК) с модулями аналогового ввода и вывода СН-1 «СОНЕТ» (рег. № 24910-13);
2) шкаф бесперебойного питания;
3) автоматизированное рабочее место (АРМ) оператора газораспределительной станции
(ГРС);
4) удаленный пост контроля и сигнализации ГРС (УПКС);
5) комплект для доработки.
В состав управляющего шкафа также может входить панель оператора, обеспечивающая визуализацию измеряемых величин, а также взаимодействие с оператором.

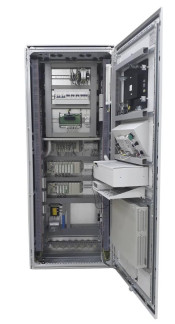

Внешний вид электротехнического шкафа ШУ «РИУС-ГРС» представлен на рисунке 1.
Рисунок 1 - Внешний вид ШУ «РИУС-ГРС»
Пломбирование «РИУС-ГРС» не предусмотрено.
В состав «РИУС-ГРС» входит метрологически значимое программное обеспечение (ПО)
- комплект программ «Соната», включающий в себя:
- прикладное ПО ПЛК, включающее в себя прикладные программы, реализующие функции контроля, управления, обмена информацией, вычислительные функции, функции диагностики;
- ПО АРМ оператора, реализующее функции визуализации информации, формирования команд управления;
- прикладное ПО панели оператора, реализующее функции визуализации информации, формирования команд управления.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Соната |
| Номер версии (идентификационный номер) ПО | не ниже 7004 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики «РИУС-ГРС»
| Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой основной погрешности1, % | Пределы допускаемой дополнительной погрешности1 от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, % на каждые 10 °C | |
| На входе | На выходе | ||
| 1 | 2 | 3 | 4 |
| Сила постоянного тока2: от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА | 14 бит | ±0,15 | ±0,075 |
| Напряжение постоянного тока2: от 0 до 75 мВ от 0 до 100 мВ от 0 до 5 В от 0 до 10 В от 0,8 до 3,2 В от 1 до 5 В | 14 бит | ±0,25 | ±0,125 |
| Напряжение постоянного тока2: от -10 до +10 В | 14 бит | ±0,5 | ±0,25 |
| Сигналы от ТС с НСХ 50М, 100М: от -60 до +200 °С | 14 бит | ±0,5 | ±0,25 |
| Сигналы от ТС с НСХ 50П, 100П, Pt100: от -196 до +660 °С | 14 бит | ±0,5 | ±0,25 |
| Сигналы от ТС с НСХ 100Н: от -60 до +180 °С | 14 бит | ±0,5 | ±0,25 |
| Сигналы от термопар типа К3: от -200 до +1372°С | 15 бит + знак | ±0,5 | ±0,25 |
| 15 бит | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | ±0,5 | ±0,25 |
| 1 | 2 | 3 | 4 |
| 15 бит | Напряжение постоянного тока: от 0 до 10 В от -10 до +10 В | ±0,5 | ±0,25 |
| Примечания: 1 Значение погрешности приведено к разности между верхним и нижним пределами диапазона преобразования входного (выходного) сигнала. 2 Результаты измерений могут отображаться в единицах физических величин - параметров ГРС. 3 Без учета погрешности канала компенсации температуры холодного спая. | |||
Таблица 3 - Основные технические характеристики «РИУС-ГРС»
| Наименование характеристики | Значение |
| Параметры основного источника питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 от 46 до 65 |
| Параметры резервного источника питания: - напряжение постоянного тока, В или - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 или от 94 до 121 от 187 до 242 от 46 до 65 |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +35 °С без конденсации влаги, % - атмосферное давление, кПа | от +10 до +25 от 30 до 80 от 84 до 107 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +35 °С без конденсации влаги, % - атмосферное давление, кПа | от +5 до +50 от 30 до 80 от 84 до 107 |
| Примечание - габаритные размеры и потребляемая мощность определяются конкретным проектом. | |
наносят на титульный лист руководства по эксплуатации типографским способом и на корпус способом наклейки.
Таблица 4 - Комплектность «РИУС-ГРС»
| Наименование | Обозначение | Количество, шт. |
| Система автоматического управления газораспределительной станцией «РИУС-ГРС» | - | 1 (в заказной комплектации) |
| Комплект ЗИП | - | 1 |
| Комплект эксплуатационной документации | - | 1 |
| «Системы автоматического управления газораспределительной станцией «РИУС-ГРС». Методика поверки» | МП 201-052-2018 | 1 |
осуществляется по документу МП 201-052-2018 «Системы автоматического управления газораспределительной станцией «РИУС-ГРС». Методика поверки», утвержденному ФГУП «ВНИИМС» 11.10.2018 г.
Основные средства поверки:
- калибратор многофункциональный МС5-Я (рег. № 22237-08);
- магазин сопротивлений Р4834 (рег. № 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 28.99.39-001-47570130-2018 Система автоматического управления газораспределительной станцией «РИУС-ГРС». Технические условия
