| Номер в госреестре | 74134-19 |
| Наименование СИ | Преобразователи измерительные |
| Изготовитель | "Measurement Technology Limited", Великобритания |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные MTL 5532 (далее по тексту - преобразователи) предназначены для измерений, преобразований и передачи частотного сигнала, поступающего от измерительных преобразователей различных средств измерений из взрывоопасной зоны в безопасную зону и наоборот.
Принцип действия преобразователей заключается в измерении и передачи частотного сигнала, поступающего из взрывоопасной зоны, в безопасную зону.
Конструктивно преобразователи выполнены в разборном пластмассовом корпусе прямоугольной формы. Внутри корпуса расположен электронный блок, включающий в себя микропроцессор и вспомогательные цепи. Входные и выходные клеммные блоки с винтовыми зажимами расположены на противоположных сторонах корпуса.
Преобразователи так же имеют разъем для подключения интерфейсного кабеля PCL45SB.

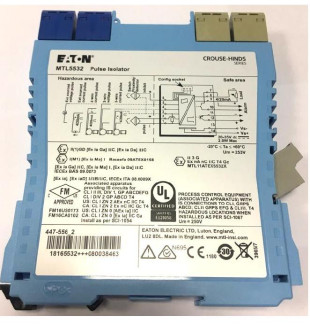

Общий вид преобразователей приведен на рисунке 1.
Пломбирование преобразователей не предусмотрено.
Программное обеспечение (ПО) преобразователей состоит из встроенной части ПО. Для функционирования преобразователей необходимо наличие встроенной части ПО. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Software |
| Номер версии (идентификационный номер) ПО | Не ниже 1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Не используется |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические характеристики преобразователей приведены в таблице 2.
Таблица 2 - Метрологические характеристики преобразователей
| Наименование характеристики | Значение |
| Диапазон измерения и воспроизведения частотного сигнала, кГц | от 0 до 50 |
| Относительная погрешность измерений частотного сигнала, % | ±0,03 |
Технические характеристики преобразователей приведены в таблице 3.
Таблица 3 - Основные технические характеристики преобразователей
| Наименование характеристики | Значение |
| Длительность импульса, мкс | 10 |
| Род тока | Постоянный |
| Напряжение, В | 20 или 24 или 35 |
| Сила тока, мА | |
| - при напряжении питания 20 В | 70 |
| - при напряжении питания 24 В | 65 |
| - при напряжении питания 35 В | 55 |
| Потребляемая мощность, Вт, не более | |
| - при напряжении 24 В | 1,35 |
| - при напряжении 35 В | 1,75 |
наносится на титульный лист эксплуатационной документации.
Комплектность средства измерений приведена в таблице 5.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь | MTL 5532 | Согласно заказу |
| Паспорт | 00.000.000 ПС | 1 экз. |
| Методика поверки | МП 0804-9-2018 | 1 экз. |
осуществляется по документу МП 0804-9-2018 «ГСИ. Инструкция. Преобразователи измерительные MTL 5532. Методика поверки», утвержденному ФГУП «ВНИИР» 03.08.2018 г. Основные средства поверки:
- калибратор многофункциональный MCx-R модификации MC5-R (регистрационный номер в Федеральном информационном фонде № 22237-08);
- частотомер электронно-счетный ЧЗ-85/3 (регистрационный № в Федеральном информационном фонде номер 22237-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы изготовителя
| Зарегистрировано поверок | 28 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
