| Номер в госреестре | 74136-19 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | ALDAN A1-C |
| Изготовитель | ООО "Волгаспецарматура", г.Казань |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические ALDAN A1-C (далее - ПЛК) предназначены для измерений выходных аналоговых унифицированных сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока и формировании, на основе получаемой измерительной информации, сигналов регулирования параметров технологического процесса, сигнализации, диспетчерского управления.
Принцип работы ПЛК основан на аналого-цифровом преобразовании электрических сигналов, поступающих с первичных преобразователей на аналоговые входы, их обработке и хранении, с возможностью последующей передачи в информационные системы.
Конструктивно ПЛК выполнен в виде печатной платы, размещенной в корпусе, который предназначен для установки на монтажный рельс шириной 35 миллиметров. На лицевой панели ПЛК расположены индикаторные светодиоды, клеммы, разъемы и монохромный дисплей.
Защита от несанкционированного вмешательства обеспечивается путем пломбирования в месте соединения верхней крышки и корпуса специальной разрушающейся наклейкой. Пломба может быть одна и находиться в любом из указанных на схеме мест.

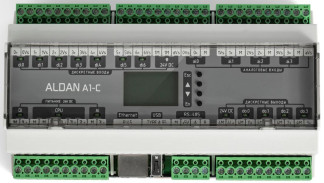

Фотография внешнего вида ПЛК приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Модификации ПЛК отображаются в условном обозначении в виде буквенно-цифрового кода, значения позиций которого приведены в таблице 1.
Таблица 1 - Модификации ПЛК
| ALDAN A1-C | Контроллер программируемый логический | ||||
| Вид измеряемого аналогового сигнала | |||||
| 0 | канал AI0, 0-20 мА/4-20 мА | ||||
| 1 | канал AI0, 0-5 В | ||||
| C | канал AI0, настраиваемый 0-20 мА/4-20 мА/0-5 В | ||||
| 0 | канал AI1, 0-20 мА/4-20 мА | ||||
| 1 | канал AI1, 0-5 В | ||||
| С | канал AI1, настраиваемый 0-20 мА/4-20 мА/0-5 В | ||||
| 0 | канал AI2, 0-20 мА/4-20 мА | ||||
| 1 | канал AI2, 0-5 В | ||||
| С | канал AI2, настраиваемый 0-20 мА/4-20 мА/0-5 В | ||||
| 0 | канал AI3, 0-20 мА/4-20 мА | ||||
| 1 | канал AI3, 0-5 В | ||||
| С | канал AI3, настраиваемый 0-20 мА/4-20 мА/0-5 В | ||||
Программное обеспечение ПЛК ALDAN A1-C разделено на две группы - программное обеспечение ядра и прикладное программное обеспечение (ППО). Программное обеспечение ядра, влияющее на метрологические характеристики, записывается в энергонезависимую память ПЛК при записи ППО и не может быть изменено потребителем.
Влияние программного ядра учтено при нормировании метрологических и технических характеристик приборов.
Уровень защиты программного ядра «высокий» в соответствии Р 50.2.077-2014.
Идентификационные данные программного обеспечения влияющего на метрологические характеристики приведены в таблице 2.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ALDAN A1-C |
| Номер версии (идентификационный номер) ПО | 1.00 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики ПЛК
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 0 до 20 от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока, % | ±0,5 |
| Пределы допускаемой дополнительной погрешности измерений силы постоянного тока от изменения температуры окружающей среды в рабочем диапазоне температур, на ° каждые 10 С, в процентах от верхнего предела измерений, %/10 °С | ±0,075 |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 5 |
| Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока, % | ±0,5 |
| Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды в рабочем диапазоне о температур, на каждые 10 С, в процентах от верхнего о предела измерений, %/10 С | ±0,075 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | 23±2 от 45 до 75 |
| - нормирующим значением для приведенной погрешности является верхний предел диапазона измерений | |
Таблица 4 - Основные технические характеристики ПЛК
| Наименование характеристики | Значение |
| Количество каналов аналогового ввода | 4 |
| Количество каналов дискретного ввода/вывода | 7/4 |
| - уровень сигнала дискретного ввода, соответствующий логическому «0», В, при токе меньше 0,5 мА | от -30 до 5 |
| - уровень сигнала дискретного ввода, соответствующий логической «1», В, при токе больше 2 мА | от 8 до 30 |
| - максимальный коммутируемый ток дискретного вывода, А | 0,6 |
| Поддерживаемые интерфейсы | RS-485/USB/ Ethernet/WiFi |
| Наименование характеристики | Значение |
| Электрическое питание ПЛК: | |
| - от источника питания постоянного тока напряжением, В | от 10,2 до 28,8 |
| Потребляемая мощность: | |
| - при питании от источника постоянного тока, без подключения внешних USB-устройств и потребителей 24 и 5В, Вт, не более | 5 |
| Г абаритные размеры (длина х глубина х высота), мм, не более | 162x61x94 |
| Масса, кг, не более | 0,4 |
| Крепление | DIN 35 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -45 до +55 |
| - относительная влажность при температуре + 30 °С, % | от 10 до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок эксплуатации, лет, не менее | 10 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Контроллер программируемый логический ALDAN A1-C | ALDAN A1-C | 1 шт. |
| Контроллеры программируемые логические ALDAN A1-C. Руководство по эксплуатации | 28.99.39-003-01574217-2018 РЭ | 1 экз. |
| Контроллеры программируемые логические ALDAN A1-C. Паспорт | 28.99.39-003-01574217-2018 ПС | 1 экз. |
| ГСИ. Инструкция. Контроллеры программируемые логические ALDAN A1-C. Методика поверки | 28.99.39-003-01574217-2018 МП | 1 экз. |
осуществляется по документу 28.99.39-003-01574217-2018 МП «ГСИ. Инструкция. Контроллеры программируемые логические ALDAN A1-C. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 30 ноября 2018 г.
Основные средства поверки:
калибратор процессов многофункциональный Fluke 726 (регистрационный номер в Федеральном информационном фонде 52221-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки, в виде наклейки, наносится на ПЛК в соответствии с рисунком 2 и, в виде клейма, в соответствующий раздел паспорта.
приведены в эксплуатационном документе.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 28.99.39-003-01574217-2018 Контроллеры программируемые логические ALDAN A1-C. Технические условия
