| Номер в госреестре | 74137-19 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | SMB100B |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2024 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов SMB100B предназначены для формирования смодулированных СВЧ колебаний, а также колебаний с различными видами модуляций.
Описание средства измерения
Принцип действия генераторов сигналов SMB100B основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор может быть оснащен импульсным модуляторам и модулятором для амплитудной (АМ), частотной (ЧМ) и фазовой модуляций (ФМ), а также генератором модулирующих сигналов.
Конструктивно генераторы сигналов SMB100B выполнены в виде настольного лабораторного прибора. Управление генератором сигналов осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешней ПЭВМ. Разъем выхода СВЧ расположен на передней панели, входы и выходы сигналов опорной частоты, входы и выходы модулирующих сигналов находятся на задней панели. Генераторы сигналов SMB100B оснащены интерфейсами LAN и опционально USB, GPIB.
Генераторы сигналов SMB100B отличаются диапазоном частот и имеют следующие
опции:
B101/B103/B106 - опции диапазона частот до 1 ГГц/3 ГГц/6 ГГц;
B1/B1H - опции опорного генератора повышенной точности и долговременной стабильности;
B3 - опция входов и выходов опорных частот 100 МГц и 1 ГГц;
K704 - опция входа опорного сигнала произвольной частоты от 1 МГц до 100 МГц;
K31 - опция повышенной выходной мощности;
B32 - опция большой выходной мощности;
K22 - опция импульсного модулятора;
K23 - опция импульсного генератора;
K24 - опция модулирующего генератора сигналов произвольной формы;
K720 - опция модулятора АМ/ЧМ/ФМ;
B86 - опция удаленного управления по GPIB и USB.
Общий вид генераторов сигналов SMB100B, обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

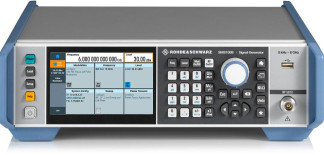

Рисунок 1 - Общий вид средства измерений
Идентификационные данные программного обеспечения генераторов сигналов SMB100B приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов SMB100B за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW SMB100B |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.30.060.18 |
|
Цифровой идентификатор ПО |
Описание |
Метрологические и технические характеристики генераторов сигналов SMB100B приведены в таблицах 2 - 8.
Таблица 2 - Частотные параметры
|
Наименование характеристики |
Значение |
|
|
Диапазон частот, Г ц |
опция B101 |
от 8 103 до 1109 |
|
опция B103 |
от 8103 до 3 109 |
|
|
опция B106 |
от 8 103 до 6109 |
|
|
Дискретность установки частоты, Гц |
0,001 |
|
|
Выход внутренней опорной частоты, Гц |
штатно |
1107 |
|
опция В3 |
1107, 1109 |
|
|
Вход внешней опорной частоты, Гц |
штатно |
1107 |
|
опция K704 |
от 1106 до 1108 |
|
|
опция В3 |
1 107, 1 108, 1109 |
|
|
Пределы допускаемой относительной погрешности установки частоты 5f при работе от внутренней опорной частоты |
штатно |
±110-6 |
|
опция B1 |
±1-10'7 |
|
|
опция B1H |
±3 10-8 |
|
Таблица 3 - Параметры уровня выходного сигнала
|
Наименование характеристики |
Значение |
||
|
Диапазон установки значений уровня выходного сигнала в зависимости от частоты, дБ относительно 1 мВт |
штатно |
от 0,2 до 1 МГц включ. |
от -110 до +13 |
|
св. 1 до 10 МГц включ. |
от -110 до +18 |
||
|
св. 10 МГц до 6 ГГц |
от -127 до +18 |
||
|
опция K31 |
от 0,2 до 1 МГц включ. |
от -110 до +13 |
|
|
св. 1 до 10 МГц включ. |
от -110 до +21 |
||
|
св. 10 МГц до 4 ГГц включ. |
от -127 до +21 |
||
|
св. 4 до 6 ГГц |
от -127 до +20 |
||
|
опции K31 и B32 |
от 0,2 до 10 МГц включ. |
от -110 до +21 |
|
|
св. 10 МГц до 6 ГГц |
от -127 до +26 |
||
|
Дискретность установки уровня выходного сигнала, дБ |
0,01 |
||
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала от минус 127 до минус 90 дБ относительно 1 мВт включ., дБ |
от 0,2 до 10 МГц включ. |
±1,2 |
|
|
св. 10 МГц до 3 ГГц включ. |
±0,8 |
||
|
св. 3 ГГц до 6 ГГц |
±1,1 |
||
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала св. минус 90 дБ до плюс 26 дБ относительно 1 мВт, дБ |
от 0,2 МГц до 3 ГГц включ. |
±0,5 |
|
|
св. 3 ГГц до 6 ГГц |
±0,7 |
||
|
КСВН выхода ВЧ, не более |
2,0 |
||
|
Тип выходного разъема |
N «розетка» |
||
Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний
|
Наименование характеристики |
Значение |
|
|
Уровень гармонических составляющих для уровня выходного сигнала менее 13 дБ относительно 1 мВт, дБ относительно несущей, не более |
от 1 МГц до 6 ГГц |
-30 |
|
Уровень негармонических составляющих для уровня выходного сигнала не менее 10 дБ относительно 1 мВт при отстройках от несущей свыше 10 кГц, дБ относительно несущей, не более |
до 750 МГц включ. |
-80 |
|
св. 750 МГц до 1,5 ГГц включ. |
-76 |
|
|
св. 1,5 до 3 ГГц включ. |
-70 |
|
|
св. 3 до 6 ГГц |
-64 |
|
|
Спектральная плотность мощности фазовых шумов при отстройке от несущей 20 кГц и уровне выходного сигнала 10 дБ относительно 1 мВт в зависимости от частоты несущей, дБ относительно несущей в полосе 1 Гц, не более |
100 МГц |
-142 |
|
1 ГГц |
-126 |
|
|
2 ГГц |
-120 |
|
|
3 ГГц |
-116 |
|
|
4 ГГц |
-114 |
|
|
6 ГГц |
-110 |
|
Таблица 5 - Параметры выходного сигнала в режиме внутренней импульсной модуляции (опции K22 и K23)_
|
Наименование характеристики |
Значение |
|
Диапазон установки периода следования импульсов генератора модулирующих сигналов, с |
от 4-10-8 до 100 |
|
Диапазон установки длительности импульсов генератора модулирующих сигналов, с |
от 1 • 10-8 до 1 |
|
Дискретность установки длительности и периода импульсов генератора модулирующих сигналов, нс |
10 |
|
Минимальная длительность радиоимпульсов, нс, не более |
20 |
|
Время нарастания/спада радиоимпульса для частот свыше 80 МГц, нс, не более |
15 |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее |
80 |
Таблица 6 - Параметры выходного сигнала в режиме внутренней амплитудной модуляции (опции K720 и K24)_
|
Наименование характеристики |
Значение |
|
|
Диапазон установки коэффициента амплитудной модуляции КАМ, % |
от 0 до 100 |
|
|
Дискретность установки КАМ, % |
0,1 |
|
|
Пределы допускаемой абсолютной погрешности установки КАМ при модулирующей частоте 1 кГц и Кам < 80 %, % |
св. 0,2 МГц до 80 МГц включ. |
±(0,0Г Кам + 1) |
|
св. 80 МГц до 6 ГГц |
±(0,03 • Кам + 1) |
|
|
Коэффициент гармоник огибающей при КАМ = 80 % и модулирующей частоте 1 кГц, %, не более |
св. 0,2 МГц до 80 МГц включ. |
0,5 |
|
св. 80 МГц до 6 ГГц |
3,0 |
|
|
Диапазон модулирующих частот, Гц |
от 10 до 5 104 |
|
Таблица 7 - Параметры выходного сигнала в режиме внутренней частотной модуляции (опции K720 и K24)_
|
Наименование характеристики |
Значение |
|
|
Максимальная устанавливаемая девиация частоты Fд в зависимости от частоты несущей, МГц |
от 8 кГц до 250 МГц включ. |
10 |
|
св. 250 до 375 МГц включ. |
2,5 |
|
|
св. 375 до 750 МГц включ. |
5 |
|
|
св. 750 МГц до 1,5 ГГц включ. |
10 |
|
|
св. 1,5 до 3 ГГц включ. |
20 |
|
|
св. 3 до 6 ГГц |
40 |
|
|
Дискретность установки Fд, % |
0,02 |
|
|
Пределы допускаемой абсолютной погрешности установки Fд при модулирующей частоте 2 кГц в режиме низкого шума, Гц |
+(0,02^д + 20) |
|
|
Коэффициент гармоник огибающей при модулирующей частоте 2 кГц в режиме низкого шума, %, не более |
0,2 |
|
|
Диапазон модулирующих частот, Гц |
от 10 до 7106 |
|
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, %, не более |
от +15 до +35 85 |
|
Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, %, не более |
от -40 до +70 90 |
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
120 |
|
Масса, кг, не более |
7 |
|
Г абаритные размеры (ширина х глубина х высота), мм, не более |
344x372x108 |
|
Время прогрева, мин |
30 |
|
Средняя наработка на отказ, лет |
10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель генераторов сигналов SMB100B методом наклейки согласно рисунку 1.
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Г енератор сигналов |
SMB100B |
1 шт. |
|
Опции |
- |
по отдельному заказу |
|
Комплект ЗИП |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
РТ -МП-5631 -441 -2018 |
1 экз. |
осуществляется по документу РТ-МП-5631-441-2018 «ГСИ. Генераторы сигналов SMB100B. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22 ноября 2018 г.
Основные средства поверки:
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);
- ваттметр поглощаемой мощности NRP18S-10 (регистрационный номер в Федеральном информационном фонде 67460-17);
- преобразователь измерительный NRP-Z51 (регистрационный номер в Федеральном информационном фонде 37008-08);
- приемник измерительный FSMR26 с опцией В24 (регистрационный номер в Федеральном информационном фонде 50678-12);
- анализатор спектра FSW26 с опциями К7, В160 (регистрационный номер в Федеральном информационном фонде 53782-13);
- анализатор фазового шума FSWP26 с опцией В61 (регистрационный номер в Федеральном информационном фонде 63528-16);
- анализатор цепей векторный ZNB8 (регистрационный номер в Федеральном информационном фонде 49105-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
