Государственный реестр средств измерений

Генераторы сигналов SMBV100B, 74139-19

74139-19
Генераторы сигналов SMBV100B предназначены для формирования смодулированных СВЧ колебаний, а также колебаний с различными видами аналоговой и цифровой модуляций.
Карточка СИ
Номер в госреестре 74139-19
Наименование СИ Генераторы сигналов
Обозначение типа СИ SMBV100B
Изготовитель "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия
Год регистрации 2019
Срок свидетельства 20.02.2024
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Генераторы сигналов SMBV100B предназначены для формирования смодулированных СВЧ колебаний, а также колебаний с различными видами аналоговой и цифровой модуляций.

Описание средства измерения

Принцип действия генераторов сигналов SMBV100B основан на формировании сигналов с помощью квадратурного модулятора. В качестве гетеродина для квадратурного модулятора используется встроенный в генератор синтезатор частот. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. На вход квадратурного модулятора подаются сигналы с цифро-аналогового преобразователя (ЦАП), в котором формируются сигналы с цифровыми видами модуляции. Расчет необходимых данных для цифро-аналогового преобразователя осуществляется опционально в микропроцессоре генератора, также данные могут быть загружены с внешнего компьютера. Выходной уровень сигнала с квадратурного модулятора генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня.

Для воспроизведения сигналов с различными видами аналоговой модуляции генератор сигналов SMBV100B может быть оснащен импульсным модулятором и модулятором для амплитудной (АМ), частотной (ЧМ) и фазовой модуляций (ФМ), а также генератором модулирующих сигналов.

Конструктивно генераторы сигналов SMBV100B выполнены в виде настольного лабораторного прибора. Управление генератором сигналов осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешней ПЭВМ. Разъем выхода СВЧ и разъемы сигналов синхронизации расположены на передней панели, входы и выходы сигналов опорной частоты, входы и выходы модулирующих сигналов находятся на задней панели. Генераторы сигналов SMBV100B оснащены интерфейсами LAN, USB, GPIB.

Генераторы сигналов SMBV100B отличаются диапазоном частот и имеют следующие

опции:

B103/KB106 - опции диапазона частот до 3 ГГц/6 ГГц;

B1/B1H - опции опорного генератора повышенной точности и долговременной стабильности;

B3 - опция входа и выхода опорной частоты 100 МГц и 1 ГГц;

K704 - опция входа опорного сигнала произвольной частоты от 1 МГц до 100 МГц;

K31 - опция повышенной выходной мощности;

B32 - опция большой выходной мощности;

K90 - опция входа/выхода сигналов гетеродина;

K22 - опция импульсного модулятора;

K23 - опция импульсного генератора;

K24 - опция модулирующего генератора сигналов произвольной формы;

K720 - опция модулятора АМ/ЧМ/ФМ;

K511/K512/K513 - опции расширения памяти ЦАП до 0,256/1/2 млрд.точек;

K520 - опция расчета данных в реальном времени;

K523/K524 - опция расширения полосы модуляции до 240/500 МГц;

B81 - опция разъема СВЧ на задней панели.

Общий вид генераторов сигналов SMBV100B, обозначение места нанесения знака утверждения типа приведены на рисунке 1.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Программное обеспечение

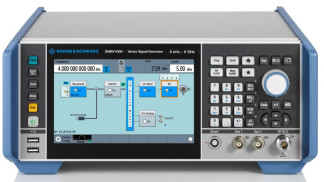

Рисунок 1 - Общий вид средства измерений

Идентификационные данные программного обеспечения генераторов сигналов SMBV100B приведены в таблице 1.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов SMBV100B за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW SMBV100B

Номер версии (идентификационный номер) ПО

не ниже 4.30.060.18

Цифровой идентификатор ПО

Описание

Технические характеристики

Метрологические и технические характеристики генераторов сигналов SMBV100B приведены в таблицах 2 - 9.

Таблица 2 - Частотные параметры

Наименование характеристики

Значение

Диапазон частот, Г ц

опция B103

от 8103 до 3 109

опция B103 и KB106

от 8 103 до 6109

Дискретность установки частоты, Гц

0,001

Выход внутренней опорной частоты, Гц

штатно

1107

опция В3

1107, 1109

Вход внешней опорной частоты, Гц

штатно

1101

опция K704

от 1106 до 1108

опция В3

1101, 1108, 1109

Пределы допускаемой относительной погрешности установки частоты 5f при работе от внутренней опорной частоты

штатно

±110-6

опция B1

+110'7

опция B1H

±3 10-8

Таблица 3 - Параметры уровня выходного сигнала

Наименование характеристики

Значение

Диапазон установки значений уровня выходного сигнала в зависимости от частоты, дБ относительно 1 мВт

штатно

от 200 кГц до 1 МГц включ.

от -110 до +13

св. 1 до 10 МГц включ.

от -110 до +18

св. 10 МГц до 6 ГГц

от -127 до +18

опция K31

от 200 кГц до 1 МГц включ.

от -110 до +13

св. 1 до 10 МГц включ.

от -110 до +21

св. 10 МГц до 4 ГГц включ.

от -127 до +21

св. 4 до 6 ГГц

от -127 до +20

опция B32

от 200 кГц до 10 МГц включ.

от -110 до +21

св. 10 МГц до 6 ГГц

от -127 до +25

Дискретность установки уровня выходного сигнала, дБ

0,01

Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала от -127 до -90 дБ относительно 1 мВт включ., дБ

от 200 кГц до 10 МГц включ.

±1,2

св. 10 МГц до 3 ГГц включ.

±0,8

св. 3 до 6 ГГц

±1,1

Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала св. -90 дБ до +25 дБ относительно 1 мВт, дБ

от 200 кГц до 3 ГГц включ.

±0,5

св. 3 до 6 ГГц

±0,7

КСВН выхода ВЧ, не более

2,0

Тип выходного разъема

N «розетка»

Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний

Наименование характеристики

Значение

Уровень гармонических составляющих для уровня выходного сигнала менее 13 дБ относительно 1 мВт, дБ относительно несущей, не более

от 1 МГц до 6 ГГц

-30

Уровень негармонических составляющих для уровня выходного сигнала не менее 10 дБ относительно 1 мВт при отстройках от несущей свыше 10 кГц, дБ относительно несущей, не более

до 750 МГц включ.

-80

св. 750 МГц до 1,5 ГГц включ.

-76

св. 1,5 до 3 ГГц включ.

-70

св. 3 до 6 ГГц

-64

Спектральная плотность мощности фазовых шумов при отстройке от несущей 20 кГц и уровне выходного сигнала 10 дБ относительно 1 мВт в зависимости от частоты несущей, дБ относительно несущей в полосе 1 Гц, не более

100 МГц

-142

1 ГГц

-126

2 ГГц

-120

3 ГГц

-116

4 ГГц

-114

6 ГГц

-110

Таблица 5 - Параметры выходного сигнала в режиме внутренней импульсной модуляции (опции K22 и K23)_

Наименование характеристики

Значение

Диапазон установки периода следования импульсов генератора модулирующих сигналов, с

от 410-8 до 100

Диапазон установки длительности импульсов генератора модулирующих сигналов, с

от 1 10-8 до 1

Дискретность установки длительности и периода импульсов генератора модулирующих сигналов, нс

10

Минимальная длительность радиоимпульсов, нс, не более

20

Время нарастания/спада радиоимпульса для частот свыше 80 МГц, нс, не более

15

Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее

80

Таблица 6 - Параметры выходного сигнала в режиме внутренней амплитудной модуляции (опции K720 и K24)_

Наименование характеристики

Значение

Диапазон установки коэффициента амплитудной модуляции КАМ,%

от 0 до 100

Дискретность установки Кам, %

0,1

Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции КАМ при модулирующей частоте 1 кГц и КАМ < 80 %, %

св. 200 кГц до 80 МГц включ.

±(0,01- Кам + 1)

св. 80 МГц до 6 ГГц

±(0,03- Кам + 1)

Коэффициент гармоник огибающей при глубине модуляции 80 % и модулирующей частоте 1 кГц, %, не более

св. 200 кГц до 80 МГц включ.

0,5

св. 80 МГц до 6 ГГц

3,0

Диапазон модулирующих частот, Гц

от 10 до 5 104

Таблица 7 - Параметры выходного сигнала в режиме внутренней частотной модуляции (опции K720 и K24)_

Наименование характеристики

Значение

Максимальная

устанавливаемая девиация частоты в зависимости от частоты несущей, МГц

от 8 кГц до 250 МГц включ.

10

св. 250 до 375 МГц включ.

2,5

св. 375 до 750 МГц включ.

5

св. 750 МГц до 1,5 ГГц включ.

10

св. 1,5 до 3 ГГц включ.

20

св. 3 до 6 ГГц

40

Дискретность установки девиации частоты, %

0,02

Пределы допускаемой абсолютной погрешности установки девиации частоты Бд при модулирующей частоте 2 кГц в режиме низкого шума, Гц

±(0,02Гд + 20)

Коэффициент гармоник огибающей при модулирующей частоте 2 кГц в режиме низкого шума, %, не более

0,2

Диапазон модулирующих частот, Гц

от 10 до 7-106

Таблица 8 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции

Полоса модуляции, МГц

штатно

120

опция K523

240

опции K523 и K524

500

Неравномерность АЧХ в полосе модуляции, дБ

±1,0

Подавление несущей и зеркального канала, дБ, не менее

50

Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки для модуляции типа 16QAM и скорости передачи до 5 МГц, %, не более

±0,8

Таблица 9 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре 40 °С, %, не более

от +15 до +35 85

Условия хранения и транспортирования:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре 40 °С, %, не более

от -40 до +70 90

Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В

от 100 до 240

Потребляемая мощность, Вт, не более

300

Масса, кг, не более

11

Г абаритные размеры (ширина х глубина х высота), мм, не более

344x372x153

Время прогрева, мин

30

Средняя наработка на отказ, лет

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель генераторов сигналов SMBV100B методом наклейки согласно рисунку 1.

Комплектность

Таблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество

Г енератор сигналов

SMBV100B

1 шт.

Опции

-

по отдельному заказу

Комплект ЗИП

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

РТ-МП-5647-441-2018

1 экз.

Поверка

осуществляется по документу РТ-МП-5647-441-2018 «ГСИ. Генераторы сигналов SMBV100B. Методика поверки», утвержденному ФБУ «Ростест-Москва» 29 ноября 2018 г.

Основные средства поверки:

-    стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);

-    частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);

-    ваттметр поглощаемой мощности NRP18S-10 (регистрационный номер в Федеральном информационном фонде 67460-17);

-    преобразователь измерительный NRP-Z51 (регистрационный номер в Федеральном информационном фонде 37008-08);

-    приемник измерительный FSMR26 с опцией В24 (регистрационный номер в Федеральном информационном фонде 50678-12);

-    анализатор спектра FSW26 с опциями К7, K70, В160 (регистрационный номер в Федеральном информационном фонде 53782-13);

-    анализатор фазового шума FSWP26 с опцией В61 (регистрационный номер в Федеральном информационном фонде 63528-16);

-    анализатор цепей векторный ZNB8 (регистрационный номер в Федеральном информационном фонде 49105-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
