| Номер в госреестре | 74166-19 |
| Наименование СИ | Измерители-регуляторы температуры |
| Обозначение типа СИ | TC4, TCN4 |
| Изготовитель | "Autonics Corporation Co., Ltd.", Республика Корея; Фирма "Autonics Electronic (Jiaxing) Corporation", Китай (срок свидетельства: 26.02.2024 г.) |
| Год регистрации | 2019 |
| Срок свидетельства | 26.02.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регуляторы температуры серий TC4, TCN4 (далее - приборы) предназначены для измерений, контроля и регулирования температуры при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей.
Принцип действия приборов основан на измерении и аналого-цифровом преобразовании входных сигналов, поступающих от термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей (ТП), с последующим отображением результатов измерений в температурном эквиваленте на встроенном жидкокристаллическом дисплее. Модификации приборов TC4 X-XXR и TCN4 X-XXR-X осуществляют управление релейными выходами и внешними электрическими цепями в системе автоматического контроля и сигнализации в зависимости от установленных пороговых значений.
Приборы серий TC4, TCN4 конструктивно выполнены в пластмассовом корпусе с прямоугольными гранями со встроенным дисплеем, клавишами управления, а также расположенном внутри корпуса блоком электроники с клеммами для подключения одного ТС (по 2-х или 3-х проводной схеме соединения внутренних проводов с ЧЭ) или ТП, напряжения питания, выходами сигнализации и регулирования.
Серии приборов различаются по своим метрологическим и техническим характеристиками, а также по конструктивному исполнению. Серии TC4, TCN4 имеют модификации, которые различаются наличием и типом управляющего выхода, типом источника питания, наличием и количеством выходов сигнализации, а также типоразмером.
Пломбирование приборов не предусмотрено.

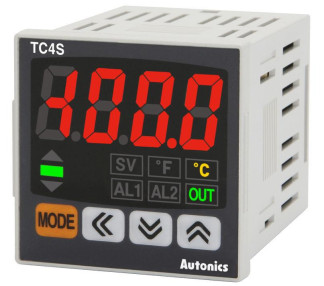

Фотографии общего вида приборов приведены на рисунках 1-2.
Рисунок 2 - Общий вид приборов серии TCN4
Обозначения модификаций приборов в зависимости от серии приведены на схемах
ниже:
TC4 X — X X X
Выход управления
N - без выхода управления
R - релейный выход + твердотельное реле релейный выход + твердотельное реле фазового управления (для переменного тока)
Источник питания
2 - напряжение 24 В переменного тока, с частотой 50/60Гц; от 24 до 48 В постоянного тока
4 - от 100 до 240 В переменного тока, с частотой 50/60Гц
Количество выходов сигнализации
N - без выхода сигнализации
1 - 1 выход сигнализации
(1)
2 - 2 выхода сигнализации
Типоразмер
S
SP
(2)
Y
M
H
W
L
Примечания:
1) Кроме модификаций TC4SP, TC4Y.
2) Кроме модификаций с источником питания постоянного тока
Способ подключения проводов
- Винтовое подключение
TCN4 X — X X X - Х
P — соединение с помощью съемного клеммника
Выход управления
R - релейный выход + твердотельное реле
Источник питания
2 - напряжение 24 В переменного тока, с частотой 50/60Гц; от 24 до 48 В постоянного тока
4 - от 100 до 240 В переменного тока, с частотой 50/60Гц
Количество выходов сигнализации
2 - 2 выхода сигнализации
| Типоразмер | |
| S | |
| M | |
| H | |
| L |
Программное обеспечение (ПО) состоит из встроенного метрологически значимого ПО.
Данное ПО устанавливается в энергонезависимое запоминающее устройство контроллера на предприятии-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии ПО, не ниже | C4V504 |
| Цифровой идентификатор ПО | не доступен |
Таблица 2 - Основные метрологические характеристики измерителей-регуляторов серии TC4
| Диапазон измерений температуры, °С | Разрешающа я способность, °С | Условное обозначение НСХ | Пределы допускаемой абсолютной погрешности при температуре окружающей среды от +18 до +28 °С включ., (где t - значение измеряемой температуры), °С | Пределы допускаемой абсолютной погрешности при температуре окружающей среды от -10 до +18 °С не включ. и св. +28 до +50 °С, (где t -значение измеряемой температуры), °С |
| от -100 до +400 | 1,0 | Pt100 | ±(0,005 • |t| + (*)) или ±(1 + (*)) принимают большее значение (1) | (*) (*) ±(0,005 t + ^;) или ±(2 + ^ ;) принимают большее значение (2) |
| 0,1 | ||||
| от -50 до +200 | 1,0 | Cu50 | ±(2 + (*)) (4) | ±(3 + (*)) (5) |
| 0,1 | ||||
| от -50 до +1200 | 1,0 | К | ±(0,005|t| + 1 (*)) или ±(1 + (*)) принимают большее значение (1) | ±(0,005 |t| + (*)) или ±(2 + (*)) принимают большее значение (2) |
| от -30 до +500 | 1,0 | J | ||
| от -40 до +800 | 1,0 | L | ±(0,005 |t| + (¥)) или ±(2 + (¥)) принимают большее значение (2) | ±(0,005 |t| + (¥)) или ±(3 + (¥)) принимают большее значение (3) |
| (*) v 7 - одна единица наименьшего разряда. Примечания: 1) Для модификации TC4SP ±(0,005 |t| + ( )) или ±(2 + ( )) принимают большее значение. 2) Для модификации TC4SP ±(0,005 |t| + ( )) или ±(3 + ( )) принимают большее значение. 3) Для модификации TC4SP ±(0,005 |t| + ( )) или ±(4 + ( )) принимают большее значение. 4) Для модификации TC4SP ±(3 + (*)) 5) Для модификации TC4SP ±(4 + (*)) | ||||
Таблица 3 - Основные метрологические характеристики измерителей-регуляторов серии TCN4
| Диапазон измерений температуры, °С | Разрешающа я способность, °С | Условное обозначен ие НСХ | Пределы допускаемой абсолютной погрешности при температуре окружающей среды от +18 до +28 °С включ., (где t - значение измеряемой температуры), °С | Пределы допускаемой абсолютной погрешности при температуре окружающей среды от -10 до +18 °С не включ. и св. +28 до +50 °С, (где t -значение измеряемой температуры), °С |
| от -100 до +400 | 1,0; 0,1 | Pt100 | ±(0,005 |t| + ^ ;) или ±(1 + ^ ;) принимают большее значение | ±(0,005 |t| + ^ ;) или ±(2 + ^;) принимают большее значение |
Пределы допускаемой абсолютной погрешности при температуре окружающей среды от +18 до +28 °С включ., (где t - значение измеряемой _температуры), °С_
Пределы допускаемой абсолютной погрешности при температуре окружающей среды от -10 до +18 °С не включ. и св. +28 до +50 °С, (где t -_значение измеряемой температуры), °С_
Диапазон
измерений
температуры,
°С
Разрешающа
я
способность,
°С
Условное обозначен ие НСХ
1,0;
0,1
±(2 + (*)) 1
±(3 + (*)) 2
Cu50
от -50 до +200
от -50 до +1200
1,0
К
±(0,005|t| + (*)) или ±(1 + ()) принимают большее
(*К
±(0,005|t| + (*)) или ±(2 + ()) принимают большее
(*К
от -50 до +999
0,1
(1)
(2)
значение
значение
1,0;
0,1
от -30 до +800
±(0,005 |t| +_(*)) или ±(2 + ( )) принимают большее
±(0,005|t| +_(*)) или ±(3 + ()) принимают большее
1,0;
0,1
от -40 до +800
L
(2)
(3)
значение
значение
) или ±(2 + ^;) принимают большее
±(0,005 |
) или ±(1 + ) принимают большее
±(0,005 |
1,0;
0,1
+
+
от -50 до +400
T
(1)
(2)
значение + (*)) или ±(3 + (*)
значение
+ (*)) или ±(6 + (*>
±(0,005 |t| + ( )) или ±(3 + ( )) принимают большее
значение (в диапазоне от 0 до +200 °С)
(*) (*)
±(0,005 |t| + ^ ;) или ±(2 + ^ ;) принимают большее
_значение (в диапазоне св. +200 °С) (4)_
±(0,01|t| + ( )) или ±(6 + ( )) принимают большее
значение (в диапазоне от 0 до +200 °С)
(*) (*)
±(0,005 |t| + ^ ;) или ±(5 + ^ ;) принимают большее
_значение (в диапазоне св. +200 °С) (5)_
от 0 до +1700
R
1,0
S
от 0 до +1700
"ТУ
- одна единица наименьшего разряда.
Примечания:
1) Для модификации TCWS-ХХХ-Р ±(0,005 |t| + ( )) или ±(2 + ( )) принимают большее значение;
2) Для модификации TCN4S-ХХХ-P ±(0,005 |t| + ( )) или ±(3 + ( )) принимают большее значение;
3) Для модификации TCWS-ХХХ-Р ±(0,005 |t| + ( )) или ±(4 + ( )) принимают большее значение;
4) Для модификации TCN4S-ХХХ-P ±(0,005 |t| + ( )) или ±(4 + ( )) принимают большее значение (в диапазоне от 0 до +200 °С);
(*) (*)
±(0,005 |t| + ^ ;) или ±(3 + ^ ;) принимают большее значение (в диапазоне св. +200 °С);
| Наименова ние характерис тики | Значение | ||||||
| TC4S | TC4SP | TC4Y | TC4M | TC4W | TC4H | TC4L | |
| Габаритные размеры, мм, не более | 48x48x71 | 48x48x78 | 72x36x84 | 72x72x71 | 96x48x71 | 48x96x71 | 96x96x71 |
| Масса, кг, не более | 0,120 | 0,150 | 0,200 | ||||
Таблица 5 - Технические характеристики измерителей-регуляторов серии TCN4
| Наименование характеристики | Значение | |||
| TCN4S | TCN4M | TCN4H | TCN4L | |
| Г абаритные размеры, мм, не более | 48x48x71 | 72x72x71 | 48x96x71 | 96x96x71 |
| Масса, кг, не более | 0,100 | 0,150 | 0,140 | 0,190 |
Таблица 6 - Технические характеристики измерителей-регуляторов температуры серий TC4,
TCN4
| Наименование характеристики | Значение |
| Количество измерительных каналов | 1 |
| Средний срок службы, лет, не менее | 3 |
| Средняя наработка до отказа, ч, не менее | 30000 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -10 до +50 85 |
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом. Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
| Наименование и обозначение | Количество | Примечание |
| Измерители-регуляторы температуры | 1 шт. | Серия и модификация в соответствии с заказом |
| Руководство по эксплуатации (на русском языке) | 1 экз. | - |
| Методика поверки МП 207-036-2018 | 1 экз. | На партию (при поставке в один адрес) |
осуществляется по документу МП 207-036-2018 «Измерители-регуляторы температуры серий TC4, TCN4. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.09.2018 г.
Основные средства поверки:
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13);
- термометр лабораторный электронный ЛТ-300 (регистрационный № 61806-15). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 309 |
| Поверителей | 31 |
| Актуальность данных | 16.09.2024 |
