Государственный реестр средств измерений

Манометры дифференциальные CY, 74172-19

74172-19
Манометры дифференциальные серии CY (далее - манометры) предназначены для непрерывных измерений дифференциального давления газообразных или жидких сред.
Карточка СИ
Номер в госреестре 74172-19
Наименование СИ Манометры дифференциальные
Обозначение типа СИ серии CY
Изготовитель "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd.", Китай
Год регистрации 2019
Срок свидетельства 26.02.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Манометры дифференциальные серии CY (далее - манометры) предназначены для непрерывных измерений дифференциального давления газообразных или жидких сред.

Описание

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемой разности давлений, которые подаются в измерительные камеры манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра.

Приборы конструктивно состоят из цилиндрического корпуса, в котором измерительная камера с чувствительным элементом и передаточным механизмом, и встроенного в корпус стрелочного индикатора с циферблатом.

Манометры могут выпускаться в модификациях, отличающихся по диаметру циферблата, расположению подводов канала и наличию крепежа на корпусе манометра. Структурная схема манометров приведена ниже:

C Y - 1 H / 2 Где:

CY - серия манометра дифференциального

1    - диаметр циферблата, мм

H - антикоррозийное исполнение

2    -Тип контакта с измеряемой средой:

MF - Диафрагма фланцевая ML - Диафрагма безрезьбовая JPJ - Клапанный блок

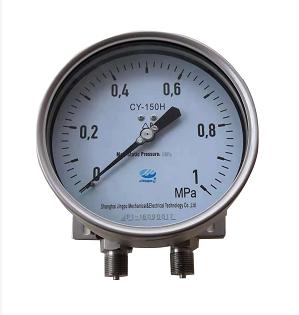

Рисунок 1 - внешний вид манометра CY-150H

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и технические характеристики манометров приведены в таблицах 1-2.

Таблица 1-метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений дифференциального давления , кПа

от 0 до 1; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 1600; от 0 до 2500;

Пределы допускаемой основной приведенной погрешности измерений дифференциального давления , %

±1,0

±1,6

±2,5

*Конкретное значение указано в паспорте манометра

Таблица 2-основные технические характеристики

Наименование характеристики

Значение

Диаметр корпуса, мм, не более

150

Масса, кг, не более

25

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -20 до +60

Средняя наработка на отказ, ч

26000

Средний срок службы приборов, лет, не менее

3

Знак утверждения типа

наносится на шкалу и эксплуатационную документацию печатным методом.

Таблица 3-комплектность

Наименование

Обозначение

Количество

Манометр

CY

1 шт.

Паспорт

-

1 экз.

Упаковка

1 комплект

Поверка

осуществляется по документу МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

Рабочие эталоны 1-го, 2-го, 3-го разрядов по ГОСТ Р 8.802-2012 - манометры грузопоршневые МП-2,5, МП-6, МП-60, МП-600, МП-2500 (Регистрационный № 58794-14);

Рабочий эталон 1-го, 2-го, 3-го разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт и (или) на циферблат манометра.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

Техническая документация фирмы-изготовителя

74172-19
Номер в ГРСИ РФ:
74172-19
Производитель / заявитель:
"Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd.", Китай
Год регистрации:
2019
Cрок действия реестра:
26.02.2024
