| Номер в госреестре | 74174-19 |
| Наименование СИ | Манометры |
| Обозначение типа СИ | серии Y |
| Изготовитель | "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 26.02.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры серии Y (далее - приборы) предназначены для измерений избыточного или вакуумметрического давления жидкостей, газов или пара. Приборы с сигнализирующим устройством предназначены, кроме того, и для управления внешними электрическими цепями.
Принцип действия приборов, основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

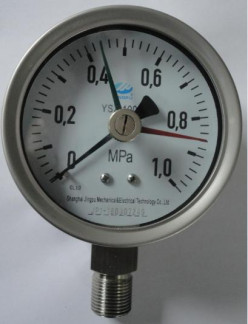

Приборы конструктивно состоят из цилиндрического корпуса со шкалой, закрытой защитным стеклом, чувствительного элемента, кинематического механизма со стрелкой и штуцера для подключения прибора.
Чувствительным элементом приборов является трубчатая пружина. Под воздействием среды избыточного давления, подведенная к внутренней полости трубка стремится к распрямлению. При этом изменяются внутренний и внешний радиусы пружины, что вызывает соответствующее изменение положения свободного конца пружины, это в свою очередь приводит к перемещению показывающей стрелки прибора посредством передаточного механизма.
Манометры серии Y выпускаются в следующих модификациях: YTF, YTFN, YTQ, YSZ, YXC отличающихся материалом корпуса, наличием электрического контакта и сигнализирующих стрелок.
Приборы изготавливаются с радиальным и аксиальным размещением штуцера.
В соответствии с заказом корпус манометров диаметром 40; 50; 60; 100; 125; 150; 250 мм может быть заполнен глицерином.
Схема составления условного обозначения манометров приведена ниже.
Y 1 - 2 H / 3
Где:
1 - Исполнение:
- TF - антикоррозийный корпус;
- TFN - вибростойкие с антикоррозийным корпусом;
- ХС - манометр с электрическим контактом (с сигнализирующим устройством);
- SZ - трехстрелочное исполнение;
- ТQ - промышленное исполнение (безопасное)
2 - Диаметр корпуса
3 -Дополнительная оснастка (по заказу)
MF Фланцевое присоединение ML Безрезьбовое присоединение JPJ Клапанный блок JPF Сифон ZN Демпфер GZL Протектор перегрузки
Диапазон установок приборов с сигнализирующим устройством составляет от 5 до 95% диапазона измерений.
отсутствует.
Метрологические и технические характеристики приборов приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Обозначение | ||||
| YTF(TFN)- 100H, YTF(TFN)-125H, YTF(TFN)- 150H, YTQ-60H, YTQ-100H, YSZ-60H, YSZ-100H, YXC-100H, YXC-150H, YTF(TFN)-250H, YTQ-150H, YSZ-150H | YTF(TFN)-40H | YTF(TFN)-60H | |||
| Нижние пределы измерений (НПИ): - избыточного давления*, МПа | 0 | -0,1 | 0 | 0 | -0,1 |
| Верхние пределы измерений (ВПИ): - избыточного давления*, МПа | 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60; 100 | 0; 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 | 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40 | 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60 | 0; 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 |
| Пределы допускаемой основной приведенной погрешности измерений к ВПИ*, % | ±1,0; ±1,6 | ±1,6; ±2,5 | ±1,6; ±2,5 | ||
| *Конкретное значение указано в паспорте прибора | |||||
Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства манометров приведены к разнице между верхними и нижними пределами измерения- ±2,5%, ±4%.
Количество срабатываний контактов сигнализирующего устройства - не менее 100000 раз.
Таблица 2 - основные технические характеристики
| Наименование характеристики | Г абаритные размеры, мм, не более | Масса, кг, не более | |
| Для приборов с радиальным штуцером | Для приборов с аксиальным штуцером | ||
| 1 | 2 | 3 | 4 |
| YTF(TFN)-40H | 70x40x28 | 42x40x54 | 0,1 |
| YTF(TFN)-60H | 94x66x30 | 67x67x61 | 0,4 |
| YTF(TFN)-100H | 146x100x53 | 101x101x96 | 1,5 |
| YTF(TFN)-125H | 164x130x50 | 130x130x87 | 2,3 |
| YTF(TFN)-150H | 190x150x50 | 180x180x97 | 1,9 |
| YTF(TFN)-250H | 291x250x50 | - | 3,7 |
| 1 | 2 | 3 | 4 |
| YXC-100H | 140x121x104 | 106x147x114 | 1,7 |
| YXC-150H | 182x196x96 | 150x197x118 | 2,8 |
| YTQ-60H | 94x66x40 | - | 0,5 |
| YTQ-100H | 146x101x60 | - | 1,3 |
| YTQ-150H | 200x161x69 | - | 2,6 |
| YSZ-60H | 94x66x30 | 67x67x61 | 0,4 |
| YSZ-100H | 146x100x53 | 101x101x96 | 1,5 |
| YSZ-150H | 190x150x50 | 180x180x97 | 1,9 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -25 до +60 | ||
| Средняя наработка на отказ, ч | 70000 | ||
| Средний срок службы приборов, лет, не менее | 8 | ||
наносится на шкалу и эксплуатационную документацию печатным методом. Комплектность средства измерений
Таблица 3 - комплектность
| Наименование | Обозначение | Количество | Примечания |
| Прибор | 1 шт. | - | |
| Паспорт | - | 1 экз. | |
| Упаковка | 1 комплект |
осуществляется по документу МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14);
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на стекло прибора и/или на паспорт групповой, или на свидетельство о поверке.
отсутствуют.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 6212 |
| Поверителей | 44 |
| Актуальность данных | 13.09.2024 |
