Регистраторы температуры и относительной влажности беспроводные MadgeTech серий ХTemp и ТempRetriever, 74176-19

Назначение

Регистраторы температуры и относительной влажности беспроводные MadgeTech серий XTemp и TempRetriever (далее — регистраторы) предназначены для измерений температуры и относительной влажности (только для модификаций TransiTempII-RH и TempRetriever-RH) неагрессивных газовых и сыпучих сред.

Описание

Принцип действия регистраторов основан на температурной зависимости в полупроводниковом термопреобразователе сопротивления и зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности (-RH). Результаты измерений с заданным интервалом времени записываются во внутреннюю память прибора и могут быть переданы через интерфейс IFC300 регистраторов XTemp (базовая станция) или интерфейс IFC200 (кабель) регистраторов TempRetriever на компьютер.

Регистраторы выпускаются 2-х серий XTemp и TempRetriever, которые различаются метрологическими характеристиками и конструктивным исполнением. В серии XTemp 4 модификации: LyoTemp, CryoTemp, TransiTempII, TransiTempII-RH, которые различаются диапазоном измерений температуры, модификация TransiTempII-RH с преобразователем относительной влажности. В серии TempRetriever две модификации: TempRetriever, TempRetriever -RH, которые различаются наличием или отсутствием преобразователя относительной влажности.

Регистратор конструктивно выполнен в пластмассовом прямоугольном корпусе с измерительным преобразователем, встроенным в корпус или выведенным в виде зонда в регистраторе LyoTemp. На лицевой панели XTemp расположена кнопка запуска и три светодиодных индикатора для предупреждения или информирования пользователя о состоянии записи, а также доступных опциях запуска и остановки устройства вручную. На лицевой панели TempRetriever расположены два светодиодных индикатора для предупреждения или информирования пользователя о состоянии записи.

Регистраторы изготавливаются в неразборном корпусе, в связи с чем пломбирование не требуется.

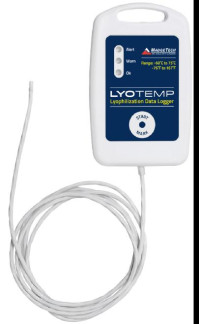

Общий вид регистраторов представлен на рисунке 1.

CryoTemp в базовой станции

LyoTemp

Cl

•    alert

Ф Warn **^1 Щ WARN -«IDrtOec

*    OK

TransiTempH

Т«тз«гатиг| RSCCrdft

^jfegatTteif

START

mark

•    alert

•    WARN

RANGE

•    OK -^1о+80«С

95%RH

*&T*mPtratur,Recor(j(;r

^MADGPTc^ff

START

*

MARK

Г

I

I

TransiTempII-RH

TransiTempII

TempRetriever -RH

TempRetriever

Рисунок 1 - Общий вид регистраторов

Программное обеспечение

Регистратор функционирует под управлением встроенного программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения и передачи измерительной информации. Представление измерительной информации осуществляется на компьютере с установленным автономным ПО MadgeTech 4 в табличном или графическом виде.

Для работы программы MadgeTech 4 необходимо, чтобы на компьютере был установлен ".Net 4.0 Framework".

ПО MadgeTech 4 входит в комплект поставки и является его неотъемлемой частью, к метрологически значимой части относится файл: MadgeTech 4.exe.

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений по Р50.2.077-2014 соответствует уровню - «средний».

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 2-3.

аблица 2 - Метрологические характеристики

Знак утверждения типа

наносят на титульный лист эксплуатационной документации типографским способом и на корпус регистратора в виде наклейки.

Комплектность

!аблица 4 - Комплектность регистратора

Поверка

осуществляется по документу МП 2411-0164- 2018 «ГСИ. Регистраторы температуры, относительной влажности беспроводные MadgeTech серий XTemp и TempRetriever», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 октября 2018 г.

Основные средства поверки:

- термометры сопротивления эталонные ЭТС-100, регистрационный номер в Федеральном информационном фонде 19916-10;

-    преобразователь сигналов ТС и ТП прецизионный «Теркон», регистрационный номер в Федеральном информационном фонде 23245-08;

-    генератор влажного воздуха HygroGen, регистрационный номер в Федеральном информационном фонде 32405-11;

-    камера климатическая, диапазон поддержания температуры от минус 80 до плюс 85 °С, отклонение от заданного значения температуры не более 0,5 °С, нестабильность поддержания в пределах ±1 °С, диапазон поддержания относительной влажности от 0 до 98 %, погрешность в пределах ±3 %;

-    термостат жидкостный 814L, регистрационный номер в Федеральном информационном фонде 20510-06.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносят на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.547- 2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

Техническая документация компании «MadgeTech, Inc.», США
