| Номер в госреестре | 74179-19 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | серий IPT-20 |
| Изготовитель | "WIKA Alexander Wiegand SE & Co. KG", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 26.02.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные серий IPT-20, IPT-21, СРТ-20, СРТ-21 (далее
- преобразователи) предназначены для непрерывных измерений избыточного (в том числе вакуумметрического), абсолютного давления, разности давлений нейтральных и агрессивных газообразных и жидких сред и пара, а также для измерений расхода указанных сред методом переменного перепада давления, а также других величин, функционально связанных с давлением (уровня жидкости, уровня границы раздела фаз, плотности, объёма), и преобразования в унифицированный электрический выходной сигнал постоянного тока, напряжения постоянного тока и/или в сигнал для передачи по протоколам HART, PROFIBUS, FOUNDATION Fieldbus, Bluetooth.
В преобразователях серий IPT-20, IPT-21, СРТ-20, СРТ-21 используются следующий принцип действия: под действием давления измеряемой среды чувствительный элемент деформируется, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного тока (с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART), напряжения постоянного тока или цифровой выходной сигнал по протоколам PROFIBUS, FOUNDATION Fieldbus. При подключении двух преобразователей избыточного давления друг к другу при помощи кабеля в режиме передачи данных «ведущий - ведомый» возможно измерение разности давлений.
Конструктивно преобразователи состоят из корпуса с крышкой, в котором размещены электронные компоненты (усилитель-преобразователь) и узла присоединения к процессу с расположенной внутри измерительной ячейкой (сенсорный узел). Измерительная ячейка преобразователей IPT-20, IPT-21 изготавливается из нержавеющей стали или специальных сплавов (в том числе с покрытием из различных материалов в зависимости от рабочей среды), а преобразователей СPT-20, СPT-21 - из керамики. Преобразователи IPT-20, СРТ-20 устанавливаются в процесс при помощи стандартного резьбового штуцера, а преобразователи IPT-21, СРТ-21 - при помощи резьбового или клэмпового присоединения с внешней мембраной. Для измерения давления агрессивных, коррозийных, сильновязких, абразивных, гетерогенных, токсичных, высоко- или низкотемпературных сред, а также сред, содержащих твердые частицы, преобразователи могут комплектоваться мембранным разделителем сред.
В зависимости от исполнения существуют различные варианты корпусов: однокамерный, двухкамерный. Возможен поворот корпуса на 330° вокруг вертикальной оси.
Материал корпуса: пластик, алюминий, нержавеющая сталь. Корпус может дополнительно оснащаться жидкокристаллическим дисплеем для отображения измерительной информации.
Преобразователи опционально изготавливаются в взрывозащищённом исполнении с видами взрывозащиты и защиты от воспламенения горючей пыли «искробезопасная электрическая цепь i», «взрывонепроницаемая оболочка d», «защита оболочкой t».
Преобразователи отличаются метрологическими характеристиками, геометрическими размерами, наличием дисплея, а также видом измеряемого давления и видами выходных сигналов.
В зависимости от технических и метрологических характеристик, преобразователи могут иметь различные конструктивные исполнения. Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода на этикетке и/или в технической документации и имеет структуру, расшифровка которой приведена в технической документации на преобразователи:
xPT-2x-ABC-DEF GH-IJ-KLMNO-PQRSTUVW-XYZ-12
- xPT-2x - обозначение серии (IPT-20, CPT-20, IPT-21 или СРТ-21), где 0 - стандартное
резьбовое присоединение к процессу; 1 - присоединение к процессу с внешней мембраной;
- ABC - наличие, вид и маркировка взрывозащиты;
- D - материал корпуса;
- Е - исполнение корпуса;
- F - наличие, материал и длина кабеля;
- G - наличие и исполнение жидкокристаллического дисплея;
- H - наличие дополнительных электронных компонентов;
- I - вид выходного сигнала;
- J - вид электрического подключения;
- KLMNO - вид измеряемого давления, единица и диапазон измерений;
- PQRS - особенности присоединения к процессу;
- T - наличие и материал дополнительного уплотнения;
- UV - материал частей, контактирующих с измеряемой средой;
- W - пределы допускаемой основной погрешности;
- X - очистка поверхностей для применения в пищевой промышленности;
- Y - очистка поверхностей от масел и жиров;
- Z - заполнение измерительной ячейки;
- 1 - наличие заводских сертификатов;
- 2 - дополнительная информация к заказу.

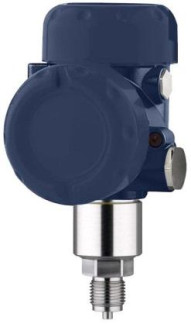

Фотографии общего вида преобразователей представлены на рисунках 1 - 9.
Схема пломбировки от несанкционированного доступа приведена на рисунке 10.
Рисунок 2 - Общий вид
преобразователей
IPT-20, СРТ-20
(алюминиевый корпус с дисплеем, с мембранным
Рисунок 3 - Общий вид преобразователей IPT-20, СРТ-20 (алюминиевый корпус без дисплея)
разделителем сред)
Рисунок 6 - Общий вид преобразователей IPT-20, IPT-21, СРТ-20, CPT-21 для измерения разности давлений)
У
Рисунок 9 - Общий вид преобразователей IPT-20, СРТ-20 (пластиковый корпус с дисплеем)
:Н
Рисунок 10 - Схема пломбировки преобразователей
Преобразователи имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений на жидкокристаллическом дисплее, формирования выходных сигналов, проведения диагностики и настройки преобразователя, связи с внешними устройствами, хранения информации в энергонезависимой памяти преобразователя. Данное ПО устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Также используется внешнее ПО, выполняющее индикацию результатов измерений на дисплее персонального компьютера и других внешних устройств, проведение диагностики и настройки преобразователя, сохранение настроенных параметров преобразователя и другой измерительной информации, автоматизацию работы преобразователя в составе технологической схемы, мониторинг ошибок.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Внешнее ПО | |
| Идентификационное наименование ПО | не используется | PACTware 4.1 SP2 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 | не ниже 4.1.0 |
| Цифровой идентификатор программного обеспечения | не используется | не используется |
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на жидкокристаллический дисплей преобразователя не проводится. Для защиты от несанкционированного доступа к ПО преобразователя используются специальные программные средства.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Основные метрологические и технические характеристики приведены в таблицах 2 - 5.
| Максимальный верхний предел | Нижний предел | Минимальный | Максимальный |
| измерений, Pmax | измерений, Pmin | интервал измерений, Pint.min | коэффициент перенастройки TD(2) |
| - измерение избыточного давления, МПа | |||
| 0,0025 | 0 | 0,000125 | 20 |
| 0,01 | 0 | 0,0005 | 20 |
| 0,04 | 0 | 0,002 | 20 |
| 0,1 | 0 | 0,005 | 20 |
| 0,25 | 0 | 0,0125 | 20 |
| 0,5 | 0 | 0,025 | 20 |
| 1 | 0 | 0,05 | 20 |
| 2,5 | 0 | 0,125 | 20 |
| 4 | 0 | 0,2 | 20 |
| 6 | 0 | 0,3 | 20 |
| 10 | 0 | 0,5 | 20 |
| 25 | 0 | 1,25 | 20 |
| 60 | 0 | 3 | 20 |
| 100 (3) | 0 | 5 | 20 |
| 160 (3) | 0 | 80 | 2 |
| 250 (3) | 0 | 125 | 2 |
| - измерение абсолютного давления, МПа | |||
| 0,01 | 0 | 0,0005 | 20 |
| 0,04 | 0 | 0,002 | 20 |
| 0,1 | 0 | 0,005 | 20 |
| 0,25 | 0 | 0,0125 | 20 |
| 0,5 | 0 | 0,025 | 20 |
| 1 | 0 | 0,05 | 20 |
| 2,5 | 0 | 0,125 | 20 |
| 4 | 0 | 0,2 | 20 |
| 6 | 0 | 0,3 | 20 |
| 10 | 0 | 0,5 | 20 |
| - измерение избыточного (в том числе вакуумметрического) давления, МПа | |||
| 0,0025 | -0,0025 | 0,00025 | 20 |
| 0,005 | -0,005 | 0,0005 | 20 |
| 0,02 | -0,02 | 0,002 | 20 |
| 0,05 | -0,05 | 0,005 | 20 |
| 0 | -0,1 | 0,005 | 20 |
| 0,15 | -0,1 | 0,0125 | 20 |
| 0,5 | -0,1 | 0,03 | 20 |
| 1 | -0,1 | 0,055 | 20 |
| 2,5 | -0,1 | 0,13 | 20 |
| 4 | -0,1 | 0,205 | 20 |
| 6 | -0,1 | 0,305 | 20 |
| 10 | -0,1 | 0,505 | 20 |
| - измерение разности давлений, | МПа | ||
| 0,0025 | 0 | 0,000125 | 20 |
| 0,01 | 0 | 0,0005 | 20 |
| 0,04 | 0 | 0,002 | 20 |
| 0,1 | 0 | 0,005 | 20 |
| 0,25 | 0 | 0,0125 | 20 |
| Максимальный верхний предел измерений, Pmax | Нижний предел измерений, Pmin | Минимальный интервал измерений, Pint.min | Максимальный коэффициент перенастройки TD(2) |
| 0,5 | 0 | 0,025 | 20 |
| 1 | 0 | 0,05 | 20 |
| 2,5 | 0 | 0,125 | 20 |
| 4 | 0 | 0,2 | 20 |
| 6 | 0 | 0,3 | 20 |
| 10 | 0 | 0,5 | 20 |
| 25 | 0 | 1,25 | 20 |
| 60 | 0 | 3 | 20 |
| 100 (3) | 0 | 5 | 20 |
| 160 (3) | 0 | 80 | 2 |
| 250 (3) | 0 | 125 | 2 |
| Примечания: (1) В соответствии с заказом допускается изготовление преобразователей с номинальными диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (бар, мбар, кгс/см2, м вод. ст., мм вод. ст.) (2) В соответствии с заказом допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведённых в таблице максимального верхнего и нижнего пределов измерений, но не менее минимального интервала измерений Pintmin. Максимальный коэффициент перенастройки равен отношению TD = (Pmax - Pmin) / Pint.min. (3) Только для серии IPT-20. | |||
Таблица 3 - Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности_
Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности (в диапазоне температур окружающей среды от +15 до +25 °С), % (1)
При 1 < TD < 5
При 5 < TD < 20
Измерение избыточного, абсолютного и избыточного (в том числе вакуумметрического)
(2)
давления
IPT-20, IPT-21 Исполнение 1, опция 1 (3)
±0,075
±0,015 • TD
W
Исполнение 1, опция 2
±0,1
±0,015 • TD
W
Исполнение 1, опция 3
±0,2
±0,015 • TD
W
Исполнение 2
±0,5; ±0,5 • TD
СPT-20, СPT-21
Исполнение 1, опция 1
±0,05
±0,01 • TD
Исполнение 1, опция 2
±0,1
±0,02 • TD
Исполнение 1, опция 3
±0,2
±0,04 • TD
Примечания
(1) Вариация выходного сигнала не превышает 0,5 значения допускаемой основной приведенной погрешности.
(2) Пределы допускаемой основной приведенной (от настроенного диапазона измерений)
погрешности при измерении разности давлений определяются по формуле Y = V'Ki + У? где у1 - пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности первого преобразователя («ведущего»), у2 - пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности второго преобразователя («ведомого»).
(3) Исполнение с верхними пределами измерений до 100 МПа включительно.
(4) Исполнение с верхними пределами измерений свыше 100 МПа.
(5) При 1 < TD < 2
Таблица 4 - Пределы допускаемой дополнительной приведенной (от настроенного диапазона
измерений) погрешности_
Пределы допускаемой дополнительной приведенной (от настроенного диапазона измерений) погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий (от +15 до +25 °С), % /10 °С Измерение избыточного, абсолютного и избыточного (в том числе вакуумметрического)
_давления 1_
IPT-20, IPT-21 Исполнение 1, опция 1 2
±0,075 3
Исполнение 1, опция 2 (2)
±0,075 (3)
Исполнение 1, опция 3 (2)
±0,075 (3)
Исполнение 2 4 ~
Указаны в примечании 5
CPT-20, CPT-21
±0,075 6
| Наименование характеристики | Значение |
| Выходные сигналы: - аналоговый сигнал постоянного тока, мА - аналоговый сигнал напряжения постоянного тока, В - цифровой сигнал | от 0 до 20; от 4 до 20; от 20 до 4 от 0 до 5; от 0 до 10; от 1 до 5; от 0,5 до 4,5; от 1 до 6; от 10 до 0 HART, PROFIBUS, FOUNDATION Fieldbus, Bluetooth |
| Параметры электрического питания: - напряжение постоянного тока, В (в зависимости исполнения и вида выходного сигнала) | от 8 до 36; от 12 до 36; от 9 до 36; от 9,6 до 35; от 16 до 35; от 9 до 32; от 9,6 до 32; от 13,5 до 32; от 9,6 до 30; от 16 до 30; от 9 до 24; от 13,5 до 24; от 9 до 17,5; от 13,5 до 17,5 |
| Условия эксплуатации: Температура окружающей среды, °С Относительная влажность окружающей среды, % | от -20 до +70 1); от -40 до +80 2); от -50 до +70 3); от -60 до +80 3) до 98 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Степень защиты от воды и пыли | IP66/67; IP66/68; IP68; IP69K |
| Маркировка взрывозащиты 3) | 0Ex ia IIC T6. ..T1 Ga X; Ga/Gb Ex ia IIC T6...T1 X; 1Ex ib IIC T6. . .T1 Gb X; Ex ia ta IIIC T80..T440°C Da; Ex ia tb IIIC T80..T440 °C Db; Ga/Gb Ex d ia IIC T6...T1 X; 1Ex d ia IIC T6. . .T1 Gb X |
| Габаритные размеры преобразователя, мм, не более: длинахширинахвысота | 200x200x471 |
| Масса в зависимости от конструктивного исполнения, кг: | от 1,2 до 10,5 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 лет 150000 |
| Примечания (1) исполнение с дисплеем (2) исполнение без дисплея (3) опционально | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность преобразователей представлена в таблице 6.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Преобразователь давления измерительный серий IPT-20, IPT-21, СPT-20, СPT-21 | - | 1 шт. | Серия и исполнение в соответствии с заказом |
| Паспорт | - | 1 экз. | - |
| Руководство по эксплуатации | 1 экз. | Допускается поставлять 1 экз. на партию преобразователей, поставляемых в один адрес. | |
| Методика поверки | МП 202-008-2018 | 1 экз. | |
| HART-коммуникатор | - | 1 шт. | По дополнительному заказу |
| Программное обеспечение | «PACTware» | 1 шт. | По дополнительному заказу |
осуществляется по документу МП 202-008-2018 «Преобразователи давления измерительные серий IPT-20, IPT-21, СPT-20, СPT-21. Методика поверки», утвержденному ФГУП "ВНИИМС" 28.09.2018 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный 52489-13).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).
Задатчик разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08).
Калибраторы давления СРС3000, СРС6000, СРС8000, СРС8000-Н (Регистрационный № 59862-15).
Калибраторы давления CPG8000, CPG2500 (Регистрационный № 54615-13).
Калибраторы давления пневматические МЕТРАН-504 Воздух-I (Регистрационный № 31057-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па
ГОСТ 8.094-73 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений давления с верхними пределами от 10000 1 05 до 40000 1 05 Па
