| Номер в госреестре | 74180-19 |
| Наименование СИ | Измерители RLC |
| Обозначение типа СИ | Е7-22 |
| Изготовитель | "CHY FIREMATE CO., Ltd.", Тайвань |
| Год регистрации | 2019 |
| Срок свидетельства | 26.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители RLC Е7-22 (далее по тексту - измерители) предназначены для измерения параметров радиотехнических компонентов и электрических цепей (резисторов, катушек индуктивности, конденсаторов), представляемых параллельной или последовательной двухэлементной схемой замещения, на частотах тест-сигнала 120 Гц и 1 кГц.
Измерители представляют собой портативные многофункциональные цифровые электроизмерительные приборы. Измерители имеют универсальное питание - от батареи типа «Крона» 9 В или от сетевого адаптера питания постоянного тока.
Принцип действия измерителей основан на анализе прохождения тестового сигнала с заданной частотой через цепь, обладающую комплексным сопротивлением и последующим сравнением с опорным напряжением.
На лицевой панели измерителей расположены функциональные клавиши, входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети, жидкокристаллический цифровой дисплей. Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем цифровую шкалу, индикаторы режимов измерения, индикаторы единиц измерения и индикаторы текущего состояния измерительного процесса.

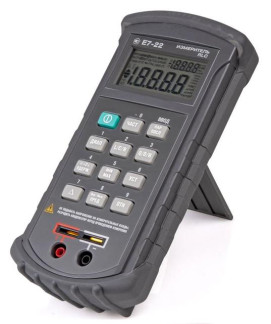

Общий вид измерителей и место нанесения знака утверждения типа приведены на рисунке 1. Схема опломбирования от несанкционированного доступа приведена на рисунке 2. Пломба наносится на один из крепежных винтов на корпусе измерителей.
Измерители работают под управлением внутреннего закрытого от пользователя программного обеспечения (ПО) - микропрограммы, записанной в постоянную память микроконтроллера на этапе изготовления измерителей. Доступ к внутренней микропрограмме отсутствует. Метрологические характеристики измерителей нормированы с учетом влияния внутреннего ПО.
В измерителях предусмотрено внешнее ПО, предназначенное для дистанционного управления измерителями и передачи данных на персональный компьютер. Программное обеспечение предназначено для работы только с измерителями.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование внешнего ПО | VirtualMeter |
| Номер версии (идентификационный номер ПО) | не ниже 1.8 |
представлены в таблицах 2 - 5.
Таблица 2 - Режим измерений сопротивления
| Частота тест- сигнала | Верхние пределы измерений | Цена единицы младшего разряда (k) | Пределы допускаемой абсолютной погрешности измерений | Примечание |
| 120 Гц, 1 кГц | 20 Ом | 1 мОм | ±(0,012Яизм +8k) | После калибровки КЗ |
| 200 Ом | 10 мОм | ±(0,008 Яизм +5k) | ||
| 2 кОм | 100 мОм | ±(0,005-Яизм +3k) | - | |
| 20 кОм | 1 Ом | |||
| 200 кОм | 10 Ом | |||
| 2 МОм | 100 Ом | ±(0,005-Яизм +5k) | После калибровки ХХ | |
| 10 МОм | 1 кОм | ±(0,02-Яизм +8k) | ||
| Примечания R-изм - измеренное значение сопротивления k - здесь и далее - цена единицы младшего разряда КЗ - здесь и далее - короткое замыкание ХХ - здесь и далее - холостой ход | ||||
Таблица 3 - Режим измерений емкости (С) и тангенса угла потерь (D)
| Частота тест -сигнала | Верхние пределы измерений | Цена единицы младшего разряда (k) | Измеряемы й параметр | Пределы допускаемой абсолютной погрешности измерений | Примечание |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 20 нФ | 1 пФ | C | ±(0,01•Cизм+5•k), при D<0,1 | ||
| 120 Гц | D | ±((0,02+100/Сх) • Dhm +5k), при D<0,1 | После калибровки ХХ | ||
| 200 нФ | 10 пФ | C | ±(0,007 • Сизм+5 • k), при D<0,5 | ||
| D | ±((0,007+100/Сх)^изм +5k), при D<0,5 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 2000 нФ 20 мкФ 200 мкФ | 100 пФ 1 нФ 10 нФ | С | ±(0,007 • Сизм+3 • k), при D<0,5 | ||
| D | ±((0,007+100/Сх) • D^m +5k), при D<0,5 | ||||
| 120 Гц | 2000 мкФ | 100 нФ | С | ±(0,01 -Сизм+5 k), при D<0,1 | После калибровки КЗ |
| D | ±((0,02+100/Сх)^изм +5k), при D<0,1 | ||||
| 10 мФ | 1 мкФ | С | Не нормируется | ||
| D | Не нормируется | ||||
| 2000 пФ | 0,1 пФ | С | ±(0,02 • Сизм+5 • k), при D<0,1 | ||
| D | ±((0,02+100/Сх)^изм+5 • k), при D<0,1 | После калибровки ХХ | |||
| 20 нФ | 1 пФ | С | ±(0,007 • Сизм+5 • k), при D<0,1 | ||
| D | ±((0,007+100/Сх)^изм+5 • k), при D<0,1 | ||||
| 200 нФ | 10 пФ | С | ±(0,007 • Сизм+5 • k), при D<0,5 | ||
| 1 кГц | D | ±((0,007+100/Сх)^изм +5-k), при D<0,5 | |||
| 2000 нФ | 100 пФ | С | ±(0,007 • Сизм+3 • k), при D<0,5 | ||
| 20 мкФ | 1 нФ | D | ±((0,007+100/Сх)^изм+5 • k), при D<0,5 | ||
| 200 мкФ | 10 нФ | С | ±(0,01Сзм+3^), при D<0,5 | ||
| D | ±((0,02+100/Cx)•Dизм+5•k), при D<0,5 | После калибровки КЗ | |||
| 1000 мкФ | 100 нФ | С | ±(0,05 • Сизм+5 • k), при D<0,1 | ||
| D | ±((0,1+1 00/Сх) • D^m+5 • k), при D<0,1 | ||||
| Примечания СИЗм и Dm3m - значения емкости и тангенса угла, отображаемые на дисплее с учетом единиц | |||||
| измерения СХ - цифровое безразмерное значение отображаемой величины без учета десятичной точки | |||||
Таблица 4 - Режим измерений индуктивности (L) и тангенса угла потерь (D)
| Частота тест -сигнала | Верхние пределы измерений | Цена единицы младшего разряда (k) | Измеряемый параметр | Пределы допускаемой абсолютной погрешности измерений (при D<0,5) | Примечания |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 120 Гц | 20 мГн | 1 мкГн | L | ±((0,02+Lx/106)-L^M+5-k) | После калибровки КЗ |
| D | ±((0,1+1 00/Lx) • Бизм+5 • k) |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 120 Гц | 200 мГн | 10 мкГн | L | ±((0,01+Lx/106)-LffiM+5-k) | |
| D | ±((0,03+100/Lx)•Dизм+5•k) | ||||
| 2000 мГн 20 Гн 200 Гн | 100 мкГн 1 мГн 10 мГн | L | ±((0,007+Lx/106)-LraM+5'k) | - | |
| D | ±((0,012+100/Lx)•Dизм+5•k) | ||||
| 2000 Гн 10000 Гн | 100 мГн 1 Гн | L | Не нормируется | После калибровки ХХ | |
| D | Не нормируется | ||||
| 1 кГц | 2000 мкГ н | 0,1 мкГн | L | ±((0,02 +Lx/106) • L^m+5 • k) | После калибровки КЗ |
| D | ±((0,1+1 00/Ьх) • Dh3m+5 • k) | ||||
| 20 мГн | 1 мкГн | L | ±((0,012+Lx /106)-LroM+5-k) | ||
| D | ±((0,05+100/Lx)•Dизм+5•k) | ||||
| 200 мГн 2000 мГн 20 Гн | 10 мкГн 100 мкГн 1 мГн | L | ±((0,007+Lx /106)-LroM+5-k) | - | |
| D | ±((0,012+100/Lx)•Dизм+5•k) | ||||
| 200 Гн | 10 мГн | L | ±((0,01 +Lx /106)- Lh3m+5 • k) | После калибровки ХХ | |
| D | ±(0,012+1 00^х) • Dh3m+5 • k) | ||||
| 1000 Гн | 100 мГн | L | Не нормируется | - | |
| D | Не нормируется | ||||
| Lh3m и Визм значения индуктивности и тангенса угла отображаемые на дисплее с учетом единиц измерения LХ - цифровое безразмерное значение отображаемой величины без учета десятичной точки | |||||
Таблица 5 - Основные технические характеристики
| Характеристика | Значение |
| Г абаритные размеры, мм, не более | 192х52,5х91 |
| Масса, кг, не более | 0,365 |
| Характеристики питания - батарея питания типа «крона» - сетевой адаптер (опционально) | 9 В 220 В / 0,5 А |
| Потребляемая мощность, В • А, не более | 0,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +28 80 |
| Предельные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре менее 25 °С), %, не более | от 0 до +50 85 |
наносится на переднюю измерителей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 6
| Наименование и обозначение | Количество, шт. |
| Измеритель | 1 |
| Измерительный кабель с зажимом типа «крокодил» | 2 |
| Источник питания - батарея 9 В | 1 |
| Диск с ПО | 1 |
| Кабель для подключения к ПК | 1 |
| Методика поверки ПР-42-2018МП | 1 |
осуществляется по документу ПР-42-2018МП «Измерители RLC Е7-22. Методика поверки», утвержденному АО «ПриСТ» 28 ноября 2018 г.
Основные средства поверки:
- магазин электрического сопротивления Р4834 (регистрационный номер в Федеральном информационном фонде (Госреестр №) 11326-90, 3 разряд в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 15.02.2016 № 146);
- мера электрического сопротивления Р4013 (Госреестр № 5084-75 3 разряд в соответствии с Приказом Росстандарта от 15.02.2016 № 146);
- мера электрического сопротивления Р4023 (Госреестр № 5085-75 3 разряд в соответствии с Приказом Росстандарта от 15.02.2016 № 146);
- меры емкости образцовые Р597 (Госреестр 2684-70, 2 разряд по ГОСТ 8.371-80);
- магазин емкости Р5025 (Госреестр 5395-76, 3 разряд по ГОСТ 8.371-80);
- меры индуктивности Р5101, Р5102, Р5103, Р5104, Р5105, Р5106, Р5107, Р5108, Р5109, Р5110, Р5111, Р5112, Р5113, Р5114, Р5115 (Госреестр 9046-83, 2 разряд по ГОСТ 8.732-2011);
- магазин индуктивности Р5085 (Госреестр 9045-83, 2 разряд по ГОСТ 8.732-2011). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.686-2009 ГСИ. Мосты переменного тока уравновешенные. Методика поверки Государственная поверочная схема для средств измерений электрического сопротивления, утвержденная Приказом Росстандарта от 15.02.2016 № 146
ГОСТ 8.732-2011 ГСИ. Государственный поверочная схема для средств измерений индуктивности
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
Техническая документация изготовителя «CHY FIREMATE CO., LTD.»
