| Номер в госреестре | 74181-19 |
| Наименование СИ | Анализаторы гармоник и фликера |
| Обозначение типа СИ | DPA 500N, DPA 500N1, DPA 503N |
| Изготовитель | "AMETEK CTS GmbH", Швейцария |
| Год регистрации | 2019 |
| Срок свидетельства | 26.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы гармоник и фликера DPA 500N, DPA 500N1, DPA 503N (далее - анализаторы) предназначены для измерений кратковременной дозы фликера, силы переменного тока, измерений и воспроизведений напряжений переменного тока, воспроизведений полного электрического сопротивления и частоты напряжения.
Принцип действия анализаторов основан на аналого-цифровом преобразовании (квантовании по амплитуде и дискретизации по времени) входных аналоговых сигналов в измерительном блоке. Значение кратковременной дозы фликера измеряется с помощью программного обеспечения, установленного на персональном компьютере.
Конструктивно анализатор представляет собой модульное средство измерений, состоящие из следующих модулей: измерительного блока (далее - ИБ), источника питания (далее - ИП), персонального компьютера (далее - ПК), внутреннего или внешнего полного сопротивления (далее - ПС).
ИБ предназначен для измерений напряжения и тока, вычисления быстрого преобразования Фурье, сохранения полученных данных на встроенном жестком диске, обработке полученных данных и передачи их ПК. ИБ отличаются внешним видом, габаритными размерами, расчетной силой тока, возможностью подключения внешнего или наличием встроенного внутреннего ПС. Отличия приведены в таблице 1.
ИП предназначен для электропитания технических средств при проведении испытаний по измерению кратковременной дозы фликера. Он обеспечивает синусоидальное (с малым коэффициентом гармоник) и стабильное выходное напряжение, независимое от нагрузки, регулируемое как по частоте, так и по амплитуде. ИП отличаются внешним видом, габаритными размерами, что отражено в таблице 2.
ПС предназначено для включения между ИП и испытуемым техническим средством и обеспечения нормированных условий измерений фликера в соответствии с требованиями ГОСТ 30804.3.11-2013. Полное внешнее сопротивление используется совместно с ИБ. Полное внешнее сопротивление выпускается в различных модификациях, отличающихся внешним видом, габаритными размерами. Отличия приведены в таблице 3.
ПК предназначен для управления режимами работы ИБ и ИП, обработки полученных данных и формирования протоколов испытаний.
Общий вид ИБ, ИП, ПС, схема пломбировки от несанкционированного доступа и места нанесения знаков утверждения типа и поверки представлены на рисунках 1, 2, 3.
Таблица 1 - Модификации ИБ
| Модификация ИБ | Количество фаз, шт. | Примечание |
| DPA 500N | 1 | Однофазный анализатор с внутренним ПС фликера, до 16 A |
| DPA 500N1 | 1 | Однофазный анализатор с внутренним ПС фликера, до 26 A |
| DPA 503N | 3 | 3-фазный анализатор (6 каналов) с тремя внешними токовыми клещами и внешним ПС |
| Модификация ИП | Количество фаз, шт. | Примечание |
| 1 | 2 | 3 |
| ACS 500N3 | 1 | Источник электропитания переменного тока 3 кВ-А, 300 В / 10 A на активную нагрузку |
| ACS 500N6 | 1 | Источник электропитания переменного тока 6 кВ-А, 300 В / 19 A на активную нагрузку |
| ACS 503N16 | 3 | Источник электропитания переменного тока 16 кВ-А, 300 В / 22 А на активную нагрузку (в одной фазе) |
| ACS 503N30 | 3 | Источник электропитания переменного тока 30 кВ-А, 300 В / 33 А на активную нагрузку (в одной фазе) |
| ACS 503N60 | 3 | Источник электропитания переменного тока 60 кВ-А, 300 В / 60 А на активную нагрузку (в одной фазе) |
| ACS 503N90 | 3 | Источник электропитания переменного тока 90 кВ-А, 300 В / 91 А на активную нагрузку (в одной фазе) |
| NetWave 3 | 1 | Источник электропитания переменного тока 3,5 кВ-А, 300 В, 12 A на активную нагрузку |
| NetWave 7 | 1 | Источник электропитания переменного тока 7,5 кВ-А, 300 В, 26 A на активную нагрузку |
| NetWave 7.3 | 1 | Источник электропитания переменного тока 7,5 кВ-А, 300 В, 26 A на активную нагрузку с изолирующим трансформатором |
| NetWave 20 | 3 | Источник электропитания переменного тока 22,5 кВ-А, 300 В / 26 А на активную нагрузку (в одной фазе) |
| NetWave 30 | 3 | Источник электропитания переменного тока 30 кВ-А, 300 В / 33 А на активную нагрузку (в одной фазе) |
| NetWave 60 | 3 | Источник электропитания переменного тока 60 кВ-А, 300 В / 66 А на активную нагрузку (в одной фазе) |
| NetWave 20.2 | 3 | Источник электропитания переменного тока 22,5 кВ-А, 300 В / 26 А на активную нагрузку (в одной фазе) |
| NetWave 30.2 | 3 | Источник электропитания переменного тока 30 кВ-А, 300 В / 33 А на активную нагрузку (в одной фазе) |
| NetWave 60.2 | 3 | Источник электропитания переменного тока 60 кВ-А, 300 В / 66 А на активную нагрузку (в одной фазе) |
| Модификация | Количество фаз, шт. | Примечание |
| AIF 503N16 | 3 | ПС фликера на ток 16 А (в одной фазе), включая шкаф для установки и интеграцию в систему |
| AIF 503N32.1 | 3 | ПС фликера на ток 32 A (в одной фазе), стандартное полное сопротивление Zref и испытательное полное сопротивление Ztest, включая шкаф для установки и интеграцию в систему |
| AIF 503N63.1 | 3 | ПС фликера на ток 63 A (в одной фазе), стандартное полное сопротивление Zref и испытательное полное сопротивление Ztest, включая шкаф для установки и интеграцию в систему |
| AIF 503N75.1 | 3 | ПС фликера на ток 75 А (в одной фазе), стандартное полное сопротивление Zref и испытательное полное сопротивление Ztest, включая шкаф для установки и интеграцию в систему |

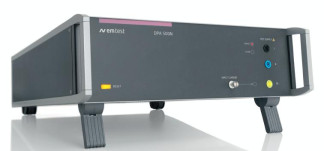

DPA 503N Рисунок 1 - Общий вид ИБ
DPA 500N1
ACS 500N3 ACS 500N6
NetWave 3 NetWave 7 NetWave 7.3
NetWave 20 NetWave 20.2 NetWave 30 NetWave 30.2 NetWave 60 NetWave 60.2
ь
| AIF 503N32.1 | AIF 503N63.1 | |
| AIF 503N75.1 | ||
DPA 500N1 Рисунок 4 - Вид ИБ сзади
Программное обеспечение (далее - ПО), устанавливающееся на жесткий диск ПК, служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения анализаторов представлены в таблице 4.
Таблица 4 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | dpa.control |
| Номер версии (идентификационный номер ПО) | - |
| Цифровой идентификатор ПО | - |
Таблица 5 - Метрологические характеристики ИБ
| Наименование характеристики | Значение |
| Диапазон частот измеряемого напряжения переменного тока, Гц | от 15 до 2500 |
| Диапазон измерений напряжения переменного тока, В | от 10 до 530 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ±0,2 |
| Диапазон измерений силы переменного тока, А | от 0,04 до 50,00 |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока, мА: - для поддиапазона от 0,04 до 1,00 А включ. - для поддиапазона св. 1,00 до 10,00 А включ. - для поддиапазона св. 10,00 до 50,00 А | ±(0,004 1+0,003) ±(0,003 1+0,006) ±(0,0015 • 1+0,0080), где I - измеренное значение силы переменного тока, А |
| Диапазон анализируемых гармонических составляющих тока | от 2 до 50 |
| Диапазон измерений кратковременной дозы фликера PSt | от 0,5 до 20,0 |
| Пределы допускаемой относительной погрешности измерений кратковременной дозы фликера PSt, % | ±5 |
Таблица 6 - Метрологические характеристики ИП
| Наименование характеристики | Значение |
| Диапазон воспроизведений напряжения переменного тока, В | от 0,001 до 300,000 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения переменного тока, В | ±(0,005 U+0,075), где U - воспроизводимое значение напряжения переменного тока, В |
| Диапазон частот выходного напряжения, Гц | от 10 до 80 |
| Пределы допускаемой относительной погрешности установки частоты выходного напряжения | ±110-4 |
| Коэффициент гармоник выходного напряжения, %, не более | 0,1 |
| Наименование характеристики | Значение |
| Стандартное полное сопротивление Zref: | |
| - фаза L1, L2, l3, Ом | 0,24+j 0,15 |
| - нейтраль, Ом | 0,16+1-0,10 |
| Испытательное полное сопротивление Ztest: | |
| - фаза L1, L2, L3, Ом | 0,14+j 0,15 |
| - нейтраль, Ом | 0,10+10,10 |
| Пределы допускаемой относительной погрешности воспроизведений полного сопротивления Zref, Ztest, % | ±3 |
| Таблица 8 - Основные технические характеристики | ИБ | ||
| Наименование характеристики | Значение | ||
| Входные каналы: | |||
| - DPA 500N - DPA 500N1 - DPA 503N | 2 (1 по току/ 1 по напряжению) 2 (1 по току/ 1 по напряжению) 6 (3 по току/ 3 по напряжению) | ||
| Продолжительность измерений в режиме «Г армоники тока» | от 10 с до 30 ч | ||
| Интервал наблюдения: | |||
| - кратковременной дозы фликера, мин | 10 | ||
| - длительной дозы фликера, ч | до 30 | ||
| Параметры электрического питания: | |||
| - напряжение переменного тока, В | 220+355 | ||
| - частота переменного тока, Гц | 50+33 | ||
| Потребляемая мощность, В А, не более | 50 | ||
| Габаритные размеры, мм, не более: | DPA 500N | DPA 503N | DPA 500N1 |
| - высота | 133 | 133 | 289 |
| - ширина | 449 | 449 | 449 |
| - длина | 500 | 500 | 500 |
| Масса, кг, не более: | |||
| - DPA 500N | 13 | ||
| - DPA 500N1 | 27 | ||
| - DPA 503N | 12 | ||
Таблица 9 - Основные технические характеристики ИП
| Наименование характеристики | Значение |
| 1 | 2 |
| Максимальное значение выходного тока, А, не менее | 24 |
| Состав гармонических составляющих выходного напряжения в режиме «Г армоники тока» | п. 7 ГОСТ 30804.3.2-2013 |
| Полное выходное сопротивление: - в режиме «Г армоники тока» - в режиме «Фликерметр» | п. 7 ГОСТ 30804.3.3-2013 п. 6.4 ГОСТ 30804.3.3-2013 |
| 1 | 2 |
| Параметры электрического питания: | |
| - напряжение переменного тока | 220±34,5 |
| ACS 500N3, В | |
| - напряжение переменного тока | 400±60 |
| ACS 500N6, NetWave 3, NetWave 7, NetWave 7.3, В | |
| - напряжение переменного тока | 400±30 |
| ACS 503N16, ACS 503N30, ACS 503N60, ACS 503N90, NetWave 20, NetWave 20.2, NetWave 30, NetWave 30.2, NetWave 60, NetWave 60.2, В | |
| - частота переменного тока, Гц | 50+33 |
| Потребляемая мощность, В А, не более: | |
| - ACS 500N3 | 5700 |
| - ACS 500N6 | 12000 |
| - NetWave 3 | 6800 |
| - NetWave 7 | 13200 |
| - NetWave 7.3 | 30000 |
| - ACS 503N16 | 30000 |
| - ACS 503N30 | 41000 |
| - ACS 503N60 | 81000 |
| - ACS 503N90 | 103000 |
| - NetWave 20 | 20000 |
| - NetWave 20.2 | 20000 |
| - NetWave 30 | 30000 |
| - NetWave 30.2 | 30000 |
| - NetWave 60 | 60000 |
| - NetWave 60.2 | 60000 |
| Габаритные размеры, мм, не более: | |
| - высота (ACS 500N3, ACS 500N6) | 287 |
| - ширина (ACS 500N3, ACS 500N6) | 449 |
| - длина (ACS 500N3, ACS 500N6) | 500 |
| - высота (NetWave 3, NetWave 7, NetWave 7.3) | 449 |
| - ширина (NetWave 3, NetWave 7, NetWave 7.3) | 420 |
| - длина (NetWave 3, NetWave 7, NetWave 7.3) | 504 |
| - высота (ACS 503N16, ACS 503N30) | 1670 |
| - ширина (ACS 503N16, ACS 503N30) | 920 |
| - длина (ACS 503N16, ACS 503N30) | 625 |
| - высота (ACS 503N60) | 1800 |
| - ширина (ACS 503N60) | 1200 |
| - длина (ACS 503N60) | 800 |
| - высота (ACS 503N90) | 1800 |
| - ширина (ACS 503N90) | 1200 |
| - длина (ACS 503N90) | 1000 |
| - высота (NetWave 20, NetWave 30) | 1785 |
| - ширина (NetWave 20, NetWave 30) | 930 |
| - длина (NetWave 20, NetWave 30) | 755 |
| - высота (NetWave 20.2, NetWave 30.2) | 1785 |
| - ширина (NetWave 20.2, NetWave 30.2) | 1210 |
| - длина (NetWave 20.2, NetWave 30.2) | 755 |
| 1 | 2 |
| - высота (NetWave 60) | 2080 |
| - ширина (NetWave 60) | 1205 |
| - длина (NetWave 60) | 970 |
| - высота (NetWave 60.2) | 2080 |
| - ширина (NetWave 60.2) | 1615 |
| - длина (NetWave 60.2) | 970 |
| Масса, кг, не более: | |
| - ACS 500N3 | 23 |
| - ACS 500N6 | 40 |
| - NetWave 3, NetWave 7, NetWave 7.3 | 45 |
| - ACS 503N16 | 450 |
| - ACS 503N30 | 450 |
| - ACS 503N60 | 1000 |
| - ACS 503N90 | 1200 |
| - NetWave 20 | 740 |
| - NetWave 20.2 | 810 |
| - NetWave 30 | 740 |
| - NetWave 30.2 | 810 |
| - NetWave 60 | 1180 |
| - NetWave 60.2 | 1380 |
Таблица 10 - Основные технические характеристики полного сопротивления
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - высота (AIF 503N16) | 133 |
| - ширина (AIF 503N16) | 449 |
| - длина (AIF 503N16) | 500 |
| - высота (AIF 503N32.1) | 1245 |
| - ширина (AIF 503N32.1) | 553 |
| - длина (AIF 503N32.1) | 780 |
| - высота (AIF 503N63.1) | 600 |
| - ширина (AIF 503N63.1) | 800 |
| - длина (AIF 503N63.1) | 1610 |
| - высота (AIF 503N75.1) | 600 |
| - ширина (AIF 503N75.1) | 800 |
| - длина (AIF 503N75.1) | 900 |
| Масса, кг, не более: | |
| - AIF 503N16 | 19,4 |
| - AIF 503N32.1 | 100,0 |
| - AIF 503N63.1 | 220,0 |
| - AIF 503N75.1 | 235,0 |
Таблица 11 - Основные технические характеристики анализаторов гармоник и фликера
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха без образования конденсата, % | от +10 до +40 от 10 до 90 |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель ИБ анализаторов в виде наклейки в месте, указанном на рисунке 1.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерительный блок (ИБ) | DPA 500N, DPA 500N1, DPA 503N | 1 шт. |
| Источник питания (ИП) | В соответствии с таблицей 2 | 1 шт. |
| Внешнее полное сопротивление (ПС) * | В соответствии с таблицей 3 | 1 шт. |
| Персональный компьютер (ПК)** | - | 1 шт. |
| Набор соединительных кабелей | - | 1 шт. |
| CD-R диск с ПО | dpa.control | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5360-551-2018 | 1 экз. |
| Примечания * внешнее полное сопротивление используется только с DPA 503N. ** поставляется по требованию заказчика. | ||
осуществляется по документу РТ-МП-5360-551-2018 «ГСИ. Анализаторы гармоник и фликера DPA 500N, DPA 500N1, DPA 503N. Методика поверки», утвержденному ФБУ «Ростест-Москва» 06.12.2018 г.
Основные средства поверки:
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- калибратор электрической мощности Fluke 6100А (регистрационный номер в Федеральном информационном фонде 33864-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и на лицевой панели ИБ в месте, указанном на рисунке 1.
приведены в эксплуатационном документе.
Техническая документация фирмы «AMETEK CTS GmbH»
ГОСТ 30804.3.2-2013 Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний
ГОСТ 30804.3.11-2013 Совместимость технических средств электромагнитная. Колебания напряжения и фликер, вызываемые техническими средствами с потребляемым током не более 75 А (в одной фазе), подключаемыми к низковольтным системам электроснабжения при определенных условиях. Нормы и методы испытаний
