Весы неавтоматического действия Combics Complete Scales, 74182-19

Назначение

Весы неавтоматического действия Combics Complete Scales (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.

Описание

Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала.

Результат взвешивания выводится на модуль терминала, оснащенный жидкокристаллическим дисплеем. Весы имеют верхнее расположение грузоприемной платформы.

Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

-    устройством установки по уровню (Т.2.7.1);

-    устройствами установки нуля (Т.2.7.2):

полуавтоматическим устройством установки нуля (Т.2.7.2.2); автоматическим устройством установки нуля (Т.2.7.2.3); устройством первоначальной установки нуля (Т.2.7.2.4);

-    устройством слежения за нулем (может быть отключено) (Т.2.7.3);

-    устройствами тарирования (Т.2.7.4):

устройством уравновешивания тары (Т.2.7.4.1);

устройством взвешивания тары (Т.2.7.4.2);

устройством предварительного задания массы тары (Т.2.7.5).

Дополнительно весы оснащены следующими функциями:

-    несбрасываемым счетчиком проведенных юстировок (4.1.2.4);

-    устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).

Весы оснащаются интерфейсом RS232C для передачи данных и автоматического протоколирования. Опционально весы могут оснащаться следующими интерфейсами: RS485, RS422, аналоговый выход (0-20) мA, цифровые интерфейсы с оптической изоляцией, Profibus-DP, digital E|A, Ethernet TCP|IP, Modbus TCP.

Взвешивающие модули выпускаются одно- и многодиапазонными (Т.3.2.7), в разных модификациях, отличающихся метрологическими и техническими характеристиками 1-3,

1-6, 1-15, 1-30, 1-60, 4-60, 4-120, 1-150, 4-150, 4-300, 4-600, 4-1200, 4-1500, 4-3000.

Модули терминала выпускаются в трех модификациях, отличающихся исполнением дисплея, количеством клавиш управления, наличием прикладных программ, не связанных со взвешиванием.

Обозначение модели модуля терминала складывается из следующих позиций:

CAW X1, где

Х1 -обозначение модификации весового терминала:

-    1 - жидкокристаллический дисплей, 6 клавиш, без прикладных программ;

-    2 - жидкокристаллический дисплей, 28 клавиш, прикладные программы;

-    3 - матричный графический дисплей, 28 клавиш, прикладные программы.

Режимы работы (прикладные программы), не связанные со взвешиванием (4.20):

-    подсчет числа объектов, имеющих примерно одну и ту же массу;

-    суммирование;

-    контрольное взвешивание;

-    сортировка;

-    усреднение;

-    вычисление процентных соотношений и др.

Обозначение модели весов складывается из позиций: X1 X2 Х3 - Х4 - Х5СЕ, где

Х1 - модификация модуля терминала: CAW1, CAW2, CAW3;

Х2 - обозначение материала, из которого выполнен взвешивающий модуль. Р -сталь с антикоррозийным покрытием, S - нержавеющая сталь;

Х3 - модификация взвешивающего модуля (1-3, 1-6, 1-15, 1-30, 1-60, 4-60, 4-120,

1-150, 4 150, 4-300, 4-600, 4-1200, 4-1500, 4-3000.);

Х4 - габаритные размеры взвешивающего модуля, приведенные в таблице 7;

Х5 - вариант исполнения взвешивающего модуля. B - однодиапазонные,

N - двухдиапазонные, U - трехдиапазонные, R - однодиапазонные высокого разрешения;

СЕ - обозначение соответствия весов требованиям ГОСТ OIML R 76-1-2011.

Например, для весов CAW3 P 4-150GG-NCE, расшифровка обозначений: модуль терминала CAW3, материал взвешивающего модуля - сталь с антикоррозийным покрытием, модификация взвешивающего модуля 4-150, размер взвешивающего модуля 600х800 мм, вариант исполнения взвешивающего модуля - двухдиапазонный.

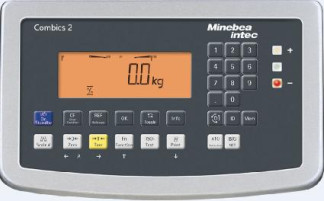

Общий вид весов представлен на рисунках 1а-1д.

Рисунок 1г - взвешивающий модуль, с    Рисунок 1д - взвешивающий модуль, с

габаритными размерами: DC, ED, FE, GF, IG габаритными размерами: II, LI, LL, NL, NN, RN,

RR, WR

Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками.

Идентификационные маркировки и защитные пломбы

Маркировка весов реализована с использованием маркировочной таблички и/или маркировочного шильдика и защитной пломбы, расположенных на весах.

Схема нанесения идентификационных маркировок и защитных пломб на весы показана на рисунках 2а-2в.

Рисунок 2а - Модуль терминала

На рисунках 2а-2в показаны следующие идентификационные маркировки и защитные пломбы:

MD| -табличка с метрологическими характеристиками: Min, Max, e.

S - защитная пломба

Tj - маркировочная табличка, со следующей информацией:

-    название производителя;

-    наименование модели;

-    заводской номер;

-    класс точности.

Программное обеспечение

Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Номер версии ПО высвечиваются при обращении к одноименному подпункту меню весов.

Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы, хранение данных юстировки) и модуль терминала (метрологически значимые функции -вывод данных на дисплей и передача на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.

Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО).

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Таблица 2 - Метрологические характеристики однодиапазонных весов c высоким разрешением (с индексом -R)

Таблица 7 - Габаритные размеры и масса взвешивающего модуля для модификаций весов

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Поверка

осуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки:

Технические характеристики

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель модуля терминала в соответствии с рисунками 1а-1в.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Техническая документация фирмы «Minebea Intec Bovenden GmbH & Co. KG», Германия
