Государственный реестр средств измерений

Резервуары стальные горизонтальные цилиндрические РГС-25, 74203-19

74203-19
Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 74203-19
Наименование СИ Резервуары стальные горизонтальные цилиндрические
Обозначение типа СИ РГС-25
Изготовитель АО "Транснефть - Центральная Сибирь", г.Томск
Год регистрации 2019
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Резервуары представляют собой стальные металлические сосуды в форме горизонтального цилиндра с плоскими днищами, снабжены горловиной, замерным устройством, дыхательными клапанами, площадками с ограждениями и лестницами для технического обслуживания.

Резервуары РГС-25, заводские номера 1, 2, расположены на АЗС, ЛАЭС «Герасимовское», Томская область, Парабельский район.

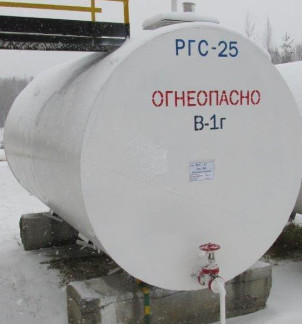

Общий вид резервуаров представлен на рисунке 1.

Пломбирование резервуаров не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость резервуаров, м3

25

Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Условия эксплуатации:

-    температура окружающей среды, °С

-    атмосферное давление, кПа

от -60 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта резервуара способом типографской печати. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-25

2 шт.

Паспорт на резервуар стальной горизонтальный цилиндрический РГС-25

-

2 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая с грузом РНГ, мод. Р20Н20ГА (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;

-    рулетки измерительные металлические 2-го и 3-го классов точности, Р20Н2К (регистрационный номер 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;

-    толщиномер ультразвуковой СКАТ-4000 (регистрационный номер 17969-98), диапазон измерений от 0,6 до 20,0 мм, пределы допускаемой основной погрешности при измерении толщины ±0,05 мм;

-    штангенциркуль 156 (регистрационный номер 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;

-    линейка измерительная металлическая (регистрационный номер 96-70), диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,15 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу в месте подписи поверителя.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-25

ГОСТ 17032-2010 ГСИ. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости (утверждена Приказом Росстандарта от 07.02.2018 г. № 256)
