| Номер в госреестре | 74220-19 |
| Наименование СИ | Модули измерений абсолютной вибрации |
| Обозначение типа СИ | СИЭЛ-1951 |
| Изготовитель | ООО "Компания "СИЭЛ", г.С.-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 01.03.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерений абсолютной вибрации СИЭЛ-1951 (далее СИЭЛ-1951 или модуль) предназначены для преобразования электрического заряда от пьезоэлектрического вибропреобразователя (ПЭВП) в переменное напряжение, пропорциональное виброускорению и виброскорости, расчет среднего квадратического значения (СКЗ) виброскорости и передачу рассчитанного значения по цифровому последовательному интерфейсу.
Модуль состоит из дифференциального усилителя заряда (ДУЗ), полосового фильтра (ПФ), интегратора (ИНТ), вычислителя средних квадратических значений виброскорости (МП), масштабирующих усилителей (МУ) и источника питания (ИП).
Принцип действия модуля основан на преобразовании заряда в напряжение, поступающее на выход устройства и используемое для вычислений. Электрический заряд, пропорциональный виброускорению, поступает от ПЭВП на вход ДУЗ, преобразуется в напряжение и фильтруется в заданной полосе частот ПФ. Для получения сигнала, пропорционального виброскорости к выходу ПФ подключается интегратор. СКЗ виброскорости рассчитывается вычислителем с использованием значения коэффициента преобразования ПЭВП. Выходные сигналы формируются с помощью МУ. Функциональные узлы модуля питаются от гальванически изолированного источника питания. Внешние цепи подключаются с помощью клеммных соединителей.
Модуль разработан в двух исполнениях - СИЭЛ-1951 и СИЭЛ-1951 Т, каждое из которых выпускается в двух модификациях, отличающихся коэффициентами преобразования сигналов: СИЭЛ-1951-0,25-5 и СИЭЛ-1951-0,5-10. Для подключения цепей питания и интерфейса к модулю исполнения СИЭЛ-1951 используются клеммные соединители, а к модулю исполнения СИЭЛ-1951 Т используется Т-шина.

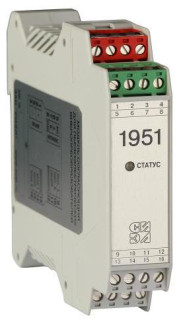

Место нанесения знака поверки
место
пломбирования
^ место
Место нанесения знака поверки Рисунок 2
пломбирования
- Внешний вид модуля СИЭЛ-1951Т
Встроенное программное обеспечение (ПО) модуля предназначено для расчета СКЗ виброскорости и связи по последовательному интерфейсу с устройством управления.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 1951 |
| Номер версии (идентификационный номер) ПО | 1 |
| Цифровой идентификатор | C1B9 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Модификация | Значение |
| 1 | 2 | 3 |
| Номинальное значение коэффициента преобразования | СИЭЛ-1951-0,25-5 сигнал, пропорциональный виброускорению | 0,25 мВ/пКл |
| СИЭЛ-1951-0,25-5 сигнал, пропорциональный виброскорости | 5 В/(пКлс) | |
| СИЭЛ-1951-0,5-10 сигнал, пропорциональный виброускорению | 0,5 мВ/пКл | |
| СИЭЛ-1951-0,5-10 сигнал, пропорциональный виброскорости | 10 В/(пКлс) |
| 1 | 2 | 3 |
| Пределы допускаемого отклонения действительного значения коэффициентов преобразования от номинального значения на базовой частоте /б =160 Гц для сигналов, пропорциональных виброускорению и виброскорости, % | ±2,0 | |
| Максимальное значение амплитуды напряжения переменного тока, пропорционального виброускорению и виброскорости, при сопротивлении цепей нагрузки не менее 10 кОм, В | 2,5 | |
| Нелинейность амплитудной характеристики, %, не более | 1,0 | |
| Частотный диапазон, Гц | выход по виброускорению | от 5 до 10000 |
| выход по виброскорости и СКЗ виброскорости | от 10 до 1000 | |
| Неравномерность частотной характеристики, %, не более | 7 | |
| Крутизна спадов АЧХ, дБ/окт., не менее | выход по виброскорости и СКЗ виброскорости | 18 |
| выход по виброускорению | не нормируется | |
| Пределы допускаемой основной относительной погрешности преобразования электрического заряда, % | выход по виброускорению | ±6,0 |
| выход по виброскорости и СКЗ виброскорости | ±8,0 | |
| Пределы допускаемой дополнительной относительной погрешности преобразования электрического заряда, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % | ±0,5 | |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 30 °С, % | от +15 до +25 от 30 до 80 | |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 30 °С, %, не более | от 0 до +90 90 | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 18 до 36 |
| Ток потребления, мА, не более | 30 |
| Габаритные размеры, мм, не более: | |
| - длина | 92 |
| - ширина | 23 |
| - высота | 99 |
| Масса, г, не более | 100 |
| Средний срок службы, лет, не менее | 15 |
наносится на маркировочный шильд модуля методом шелкографии и на титульный лист руководства по эксплуатации и паспорта типографским способом.
| Наименование | Обозначение | Количество |
| Модуль | СИЭЛ-1951 | 1 шт. |
| Руководство по эксплуатации, совмещенное с паспортом | ТПКЦ.427710.011 РЭ | 1 экз. |
| Методика поверки | ТПКЦ.427710.011 МП | 1 экз. |
| Примечание: методика поверки поставляется по 1 экз. на партию изделий в один адрес | ||
осуществляется по документу ТПКЦ.427710.011 МП «Модуль измерений абсолютной вибрации СИЭЛ-1951. Методика поверки», утвержденному ФБУ «Тест-С-Петербург» 20.12.2018 г. Основные средства поверки:
- генератор сигналов произвольной формы 33220A (регистрационный № 32993-06);
- мультиметр цифровой Agilent 34401A (регистрационный № 54848-13);
- источник питания ПрофКиП Б5-71/1 (регистрационный № 58319-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в руководство по эксплуатации в виде клейма и на модуль в виде наклейки.
приведены в эксплуатационной документации.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
ГОСТ 4.304-85 Аппаратура и приборы для измерения вибрации. Номенклатура показателей
ТПКЦ.427710.011 ТУ Модуль измерений абсолютной вибрации СИЭЛ-1951. Технические условия
