| Номер в госреестре | 74225-19 |
| Наименование СИ | Нутромеры индикаторные |
| Обозначение типа СИ | 844 N, 844 NH |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 01.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры индикаторные 844 N, 844 NH (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромеров в значение внутреннего диаметра измеряемой детали.
Нутромеры состоят из ручки-держателя, отсчетного устройства и измерительной головки. В состав измерительной головки входят: центрирующий мостик, подвижный измерительный стержень, оснащенный твердым сплавом и сменный неподвижный измерительный стержень, оснащенный шариковым наконечником из закаленной стали (844 N) или твердосплавным шариковым наконечником (844 NH), а также удлиняющие шайбы. При этом неподвижные измерительные стержни и удлиняющие шайбы являются сменными.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Механизм нутромера представляет собой сочетание рычажной передачи, которая передает перемещение подвижного измерительного стержня к отсчетному устройству.
Нутромеры могут комплектоваться головками измерительными с отсчетом по шкале Millimess 1002, Millimess 1003, Millimess 1003 XL, Millimess 1004 (рег. № 53368-13) или головками измерительными с отсчетом по круговой шкале 810 S, 810 SM (рег. № 49928-12), или головкой измерительной цифровой MarCator 1087 BR (рег. № 51231-12).
Пломбирование корпуса нутромеров от несанкционированного доступа не предусмотрено.

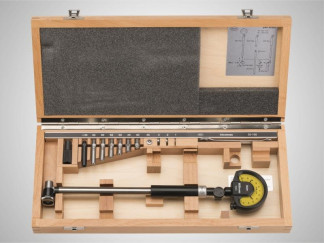

Общий вид нутромеров показан на рисунке 1.
отсутствует.
Таблица 1 - Основные метрологические характеристики нутромеров 844 N
| Модификация | Диапазон измерений, мм | Цена деления (шаг дискретности1), мм | Глубина измерений, мм, не более | Размах показаний (повторяемость)2, мкм, не более | Перемещение измерительного наконечника, мм, не менее | Пределы допускаемой абсолютной погрешности3, мкм | Пределы допускаемой абсолютной погрешности, вносимой неточным расположением центрирующего мостика, мкм |
| 844 N, 844 NH | От 18 до 50 | 0,0005; 0,001; 0,002; 0,005; 0,01 | 115 | 0,5 | 1,3 | ±2 | ±2 |
| От 35 до 100 | 148 | 0,5 | 1,3 | ±2 | ±2 | ||
| От 100 до 250 | 230 | 0,5 | 1,6 | ±2 | ±2 | ||
| От 250 до 400 | 366 | 1,5 | 2,6 | ±3 | ±3 | ||
| От 400 до 800 | 366 | 1,5 | 2,6 | ±3 | ±3 | ||
| От 250 до 800 | 366 | 1,5 | 2,6 | ±3 | ±3 | ||
| Примечание: 1 - в зависимости от выбранного отсчетного устройства 2 - указаны без учета размаха показаний (повторяемости) отсчетного устройства 3 - указаны без учета удлинителя и без учета пределов допускаемой абсолютной погрешности сменного отсчетного устройства | |||||||
Таблица 2 - Г абаритные размеры и масса нутромеров 844 N
| Модификация | Диапазон измерений, мм | Габаритные размеры*, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | |||
| 844 N | От 18 до 50 | 51 | 14,8 | 206 | 0,896 |
| От 35 до 100 | 101 | 28 | 260 | 1,253 | |
| От 100 до 250 | 251 | 75 | 367 | 3,725 | |
| От 250 до 400 | 401 | 156 | 520 | 5,700 | |
| От 400 до 800 | 801 | 300 | 522 | 6,290 | |
| От 250 до 800 | 801 | 156 | 548 | 6,000 | |
| Примечание: * - без учета габаритных размеров сменного отсчетного устройства | |||||
| Модификация | Диапазон измерений, мм | Габаритные размеры*, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | |||
| 844 NH | От 18 до 50 | 51 | 14,8 | 206 | 0,889 |
| От 35 до 100 | 101 | 28 | 260 | 1,277 | |
| От 100 до 250 | 251 | 75 | 367 | 3,719 | |
| От 250 до 400 | 401 | 156 | 520 | 5,500 | |
| От 400 до 800 | 801 | 300 | 522 | 6,600 | |
| От 250 до 800 | 801 | 156 | 548 | 6,180 | |
| Примечание: * - без учета габаритных размеров сменного отсчетного устройства | |||||
Таблица 4 - Условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Условия эксплуатации: -нормальная область значений температур, °С для нутромеров: с ценой деления (шагом дискретности) 0,0005 мм, 0,001 мм, 0,002 мм, 0,005 мм; с ценой деления 0,01 мм -рабочая область значений температур, °С -относительная влажность воздуха, %, не более | от +18 до +22 от +15 до +25 от +5 до +35 80 |
| Средний срок службы, лет | 5 |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Нутромер | - | 1 шт. |
| Комплект сменных измерительных наконечников | - | 1 компл. |
| Набор удлиняющих шайб | - | 1 компл. |
| Ключ | - | 1 шт. |
| Отсчетное устройство (обязательное) | Millimess 1003 XL, Millimess 1004, 810 S, 810 SM, MarCator 1087 BR | 1 шт. (в зависимости от заказа) |
| Отсчетное устройство (по дополнительному заказу) | Millimess 1002, Millimess 1003 | в зависимости от заказа |
| Футляр | - | 1 шт. |
| Паспорт | НИ.844Ш44 КН.001.ПС | 1 экз. |
| Руководство по эксплуатации | - | 1 экз |
| Методика поверки | МП 203-46-2018 | 1 экз. |
осуществляется по документу МП 203-46-2018 «Нутромеры индикаторные 844 N, 844 NH. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 сентября 2018 г.
Основные средства поверки:
- рабочие эталоны 4-го разряда по ГОСТ Р 8.763-2011 (кольца измерительные);
- головка микрометрическая типа МГ, класса точности 1 по ГОСТ 6507-90 (рег. № 7422-79) с приспособлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация фирмы-изготовителя
