Номер в госреестре | 74232-19 |
Наименование СИ | Преобразователи давления измерительные |
Обозначение типа СИ | 2051 |
Изготовитель | "Rosemount Inc.", США; Фирма "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Emerson Asia Pacific Private Limited", Сингапур; Фирма "Beijing Rosemount Far East Instrument Co., Ltd.", Китай; АО |
Год регистрации | 2019 |
Срок свидетельства | 01.03.2024 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователи давления измерительные 2051 (далее - преобразователи) предназначены для измерений абсолютного давления, избыточного давления, разности давлений, гидростатического давления (уровня) жидкости, газа и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.
Принцип действия преобразователей основан на формировании под действием давления измерительным механизмом (измерительной емкостной ячейкой или тензорезистивным модулем) цифрового кода, пропорционального приложенному давлению. Микропроцессор преобразователя корректирует цифровой код в зависимости от индивидуальных особенностей измерительного механизма, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передается на цифровое жидкокристаллическое индикаторное устройство (далее - ЖКИ) (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.
Конструкция преобразователей позволяет подключать к одному сенсорному модулю различные типы фланцев, применять преобразователи в сборе с клапанными блоками различной конструкции и (или) выносными разделительными мембранами, использовать преобразователи в составе узла измерения расхода в комплексе с сужающими устройствами. Беспроводная конструкция преобразователей обеспечивается опционально с помощью модулей питания и модуля радиосвязи, встроенных в корпус преобразователя. Для систем противоаварийной защиты преобразователи поставляются с сертификатом IEC 61508 для уровней безопасности SIL 2 (один прибор) и SIL 3 (при наличии резервного прибора).
Преобразователи имеют следующие модели:
- 2051CG - копланарная модель для измерений избыточного давления;
- 2051CD - копланарная модель для измерений разности давлений;
- 2051TA и 2051GA - штуцерные модели для измерений абсолютного давления, модели отличаются конструкцией корпуса электронного преобразователя;
- 2051TG и 2051GP - штуцерные модели для измерений избыточного давления, модели отличаются конструкцией корпуса электронного преобразователя;
- 2051L - фланцевая модель для измерений гидростатического давления (уровня).
Преобразователи имеют стандартное исполнение или исполнение с повышенной
точностью. Для обозначения исполнений с повышенной точностью в наименовании модели преобразователей указывается код Р8.

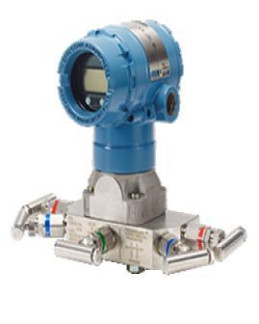

Общий вид преобразователей приведен на рисунке 1.
а) б) в) г) д)
Рисунок 1 - Преобразователи давления измерительные 2051: а) преобразователи 2051CG и 2051CD в сборе с клапанным блоком 305; б) преобразователи 2051TA и 2051TG в сборе с клапанным блоком 306; в) преобразователи 2051TA и 2051TG с беспроводным интерфейсом; г) преобразователь 2051L; д) преобразователи 2051GA и 2051GP в
сборе с клапанным блоком 306
Пломбирование преобразователей не предусмотрено.
Преобразователи имеют встроенное программное обеспечение (далее - ПО), неизменяемое и несчитываемое, являющееся метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО преобразователей представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение | ||||
ПО HART | ПО Wireless HART | ПО FOUNDATION Fieldbus | ПО Profibus-PA | ||
Идентификационное наименование ПО | 02051-3520 | 02051-3500 | 02051-3605 | 03031 0496 | 02051 3607 |
Номер версии (идентификационный номер ПО), не ниже | 3 | 2 | 3-01-000 | 2.6.1 | 3.0.0 |
Цифровой идентификатор ПО | - | - | - | - | - |
Таблица 2 - М | етрологические характеристики | |||
Диапазон измерений | Максимальный верхний предел измерений Pmax, кПа | Нижний предел измерений, кПа | Минимальный диапазон 1) измерений Pmin, кПа | Максимальный коэффициент перенастройки 2) |
- разности давления (модель 2051C | D) | |||
диапазон 1 | +6,2 | -6,2 | 0,125 | 50 |
диапазон 2 | +62,0 | -62,0 | 0,622 | 100 |
диапазон 3 | +248,0 | -248,0 | 2,5 | 100 |
диапазон 4 | +2068,0 | -2068,0 | 20,7 | 100 |
диапазон 5 | +13789,0 | -13789,0 | 137,9 | 100 |
Диапазон измерений | Максимальный верхний предел измерений Ртах, кПа | Нижний предел измерений, кПа | Минимальный диапазон1 измерений Pmin, кПа | Максимальный коэффициент перенастройки 2) |
- абсолютного давления (модели 2051TA, 2051GA 3)) | ||||
диапазон 1 | +206,0 | 0 | 2,1 | 100 |
диапазон 2 | +1034,0 | 0 | 10,4 | 100 |
диапазон 3 | +5515,0 | 0 | 55,2 | 100 |
диапазон 4 | +27579,0 | 0 | 275,8 | 100 |
диапазон 5 | +68947,0 | 0 | 13789,6 | 5 |
- избыточного давления (модель 2051CG) | ||||
диапазон 1 | +6,2 | ,2 - | 0,125 | 50 |
диапазон 2 | +62,0 | -62,0 | 0,622 | 100 |
диапазон 3 | +248,0 | -97,9 4) | 2,5 | 100 |
диапазон 4 | +2068,0 | -97,9 4) | 20,7 | 100 |
диапазон 5 | +13789,0 | -97,9 4) | 137,9 | 100 |
- избыточного давления (модели 2051TG, 2051GP 3)) | ||||
диапазон 1 | +206,0 | 5) ,3 О -1 | 2,1 | 100 |
диапазон 2 | +1034,0 | -101,3 5) | 10,4 | 100 |
диапазон 3 | +5515,0 | -101,3 5) | 55,2 | 100 |
диапазон 4 | +27579,0 | -101,3 5) | 275,8 | 100 |
диапазон 5 | +68947,0 | 5) ,3 01 -1 | 13789,6 | 5 |
- гидростатического давления (модель 2051L) | ||||
диапазон 2 | +62,0 | -62,0 | 0,622 | 100 |
диапазон 3 | +248,0 | -248,0 | 2,5 | 100 |
диапазон 4 | +2068,0 | -2068,0 | 20,7 | 100 |
змерений - алгебраическая разность между значениями верхнего и нижнего ;рений. [ый коэффициент перенастройки равен отношению Pmax/Pm;n. стели 2051GA, 2051GP имеют диапазоны 1, 2, 3 и 4. ирного давления 101,3 кПа. 1тели могут перенастраиваться в пределах от минус 101,3 кПа до Pmax, при этом я, что атмосферное давление равно плюс 101,3 кПа. Предел измерений Па меняется с изменением атмосферного давления. В соответствии с заказом допускается настройка преобразователей на любой ерений, лежащий внутри приведённых в таблице максимального верхнего и елов измерений, но не менее минимального диапазона измерений Pmin. | ||||
1) Диапазон и пределов изме 2) Максимальн 3) Преобразовг 4) Для атмосф( 5) Преобразова предполагаетс минус 101,3 к] Примечание -диапазон изм< нижнего пред |
Модели преобразователей | Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, % | Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °С, % | |
Стандартное исполнение | Исполнение с повышенной точностью (Р8) | ||
2051CG, 2051CD диапазон 1 | ±0,10 для Pe>PmaX/15 ±(0,025+0,005-Pmax/Pe) дЛЯ Pb<P maX15 | - | ±(0,089+0,036'P maXP в) для P b>P maX30 ±(0,054+0,05 Pmax/PB) для PB<Pmax/30 |
2051CG, 2051CD диапазоны 2-4 | ±0,065 для Pe>PmaX/10 ±(0,025+0,005-Pmax/Pe) для Pb<P maX10 | ±0,05 для P>Pmax/10 ±(0,015+0,005 'P max/P в) для Pb<PmaX10 | ±(0,045+0,009Pmax/PB) для Pb>P maX5 ±(0,089+0,018Pmax/PB) для PB<PmaX5 |
2051CG, 2051CD диапазон 5 | ±0,075 для P >P max/10 ±(0,025+0,005-Pmax/Pe) для Pb<P maX10 | ±0,065 для P b>P max/10 ±(0,015+0,005 'P max/P в) для Pb<Pmax10 | ±(0,045+0,009 •PmaxP) для Pb>P max5 ±(0,089+0,018Pmax/PB) для PB<PmaX5 |
2051 ТА, 2051 ТG, 2051GA, 2051GP диапазон 1 | ±0,065 для Pe>PmcJ10 ±0,0075 'Pmax/Pв для P b<P maX10 | ±0,05 для P b>P max/10 ±0,0075 'P max/P в для Pb<P max/10 | ±(0,089+0,018 Pmax/PB) для Pb>P max5 ±(0,045+0,036'P maXP в) для PB<PmaX5 |
2051 ТА, 2051 ТG, 2051GA, 2051GP диапазоны 2-4 | ±0,065 для Pe>Pmcx/10 ±0,0075 'Pmax/Pв для P b<P maX10 | ±0,05 для Pb >PmaX10 ±0,0075 'P max/P в для Pb<P max/10 | ±(0,089+0,018 Pmax/PB) для Pb>P maX10 ±(0,045+0,025-Pma/PB) для P b<P maX10 |
2051 ТA, 2051ТG диапазон 5 | ±0,075 | - | ±(0,054+0,036'P maXP в) |
2051L диапазоны 2-4 | ±0,075 для Pb >Pmax/10 ±(0,025+0,005-Pma/PB) для Pb<P maX10 | - | ±(0,089+0,036'P maXP в) для Pe>PmaX30 ±(0,054+0,05 Pmax/PB) для Pb<P maX30 |
Примечания: Ртах - максимальный верхний предел измерений, указанный в таблице 2. Рв - диапазон измерений, на который настроен преобразователь. |
Таблица 4 - Основные технические характеристики
Наименование характеристики | Значение |
Выходной сигнал: | |
- аналоговый, мА | от 4 до 20 |
- аналоговый, В | от 1 до 5 |
- цифровой | HART, FOUNDATION Fieldbus, Profibus PA, WirelessHART |
Напряжение питания постоянного тока, В: - для преобразователей с цифровым выходом WirelessHART - для преобразователей с остальными выходами | 3,6 (встроенный модуль питания) от 9,0 до 42,41) |
Наименование характеристики | Значение |
Г абаритные размеры (без учета размеров фланца исполнения 2051L), мм, не более: - высота - ширина - длина | 107 144 190 |
Масса, кг | от 0,86 до 17,9 |
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +21 до +25 80 от 84,0 до 106,7 |
Рабочие условия измерений: - температура окружающей среды, °С - для преобразователей без ЖКИ - для преобразователей с ЖКИ - относительная влажность, % - атмосферное давление, кПа | от -40 до +85 от -40 до +802) до 100 от 84,0 до 106,7 |
Степень защиты по ГОСТ 14254-2015 | IP66, IP68 |
Средний срок службы, лет | 50 |
Средняя наработка на отказ, ч | 200000 |
Маркировка взрывозащиты: - для моделей 2051GA, 2051GP - для моделей 2051CG, 2051CD, 2051Т^ 2051Ш, 2051L | 0Ex ia IIC Т4 Ga X Ga/Gb Ex db IIC T4...T6 X Ex ta IIIC T50X T50060X Da X Ex tb IIIC T50X T50060^ Db X 0Ex ia IIC Т4 Ga X Ga/Gb Ex db IIC T4...T6 X |
1) В зависимости от исполнения преобразователя. 2) При температуре ниже минус 30 °С (минус 20 °С для преобразователей с цифровым выходом WirelessHART) показания ЖКИ могут быть трудноразличимы, частота его обновления снижается, работоспособность преобразователя сохраняется. |
наносится на табличку, прикрепленную к корпусу преобразователя способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Таблица 5 - Комплектность преобразователей
Наименование | Обозначение | Количество | Примечание |
Преобразователь давления измерительный 2051 | - | 1 шт. | |
Паспорт | - | 1 экз. | |
Руководство по эксплуатации1 | 00809-0107-4102 00809-0107-4107 00809-0207-4101 00809-0407-4101 | 1 экз 2) |
Наименование | Обозначение | Количество | Примечание |
Краткое руководство по установке^ | 00825-0107-4102 00825-0107-4107 00825-0407-4101 00825-0607-4101 00825-0707-4101 | 1 экз. | |
Методика поверки | ИЦРМ-МП-160-18 | 1 экз.2) | |
Клапанные блоки | - | по заказу | |
Комплект монтажных частей | - | по заказу | |
1) В зависимости от исполнения преобразователя. 2) Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 преобразователей, поставляемых в один адрес, и поставка на электронном носителе. |
осуществляется по документу ИЦРМ-МП-160-18 «Преобразователи давления измерительные 2051. Методика поверки», утвержденному ООО «ИЦРМ» 29.12.2018 г. Основные средства поверки:
- манометр абсолютного давления МПА-15 (регистрационный номер в Федеральном информационном фонде 4222-74);
- калибратор давления пневматический Метран-505 Воздух I (регистрационный номер в Федеральном информационном фонде 42701-09);
- калибратор давления пневматический Метран-504 Воздух-II (регистрационный номер в Федеральном информационном фонде 31057-09);
- задатчики разрежения Метран-503 Воздух (регистрационный номер в Федеральном информационном фонде 25940-03);
- манометр грузопоршневой МВП-2,5 (регистрационный номер в Федеральном информационном фонде 1652-99);
- манометр грузопоршневой МП-60М (регистрационный номер в Федеральном информационном фонде 47334-11);
- манометр грузопоршневой МП-600 (регистрационный номер в Федеральном информационном фонде 47376-11);
- манометр грузопоршневой МП-2500 (регистрационный номер в Федеральном информационном фонде 47376-11);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
Техническая документация изготовителя
