| Номер в госреестре | 74235-19 |
| Наименование СИ | Устройства весоизмерительные автоматические |
| Обозначение типа СИ | Venus, Mercury Plus, Selecta, GALAXI-LT, LM, CW 260 |
| Изготовитель | "SOCIETA’ COOPERATIVA BILANCIAI CAMPOGALLIANO"", Италия |
| Год регистрации | 2019 |
| Срок свидетельства | 01.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства весоизмерительные автоматические серий Venus, Mercury Plus, Selecta, GALAXI-LT, LM, CW 260 (далее - АВУ) предназначены для измерений массы фасованных товаров.
Принцип действия АВУ основан на преобразовании возникающей под действием силы тяжести взвешиваемого товара деформации упругих элементов входящего в состав ГПУ весоизмерительного тензорезисторного датчика или датчиков в электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, обрабатывается. В устройствах сортировки по массе, если отклонение измеренного значения массы единицы товара от заданного при настройке АВУ превышает установленные пределы, срабатывает исполнительный механизм отбраковки (сортировки). В устройствах для этикетирования массы (и стоимости) измеренное значение массы (и его стоимость, вычисленная на основе заранее введенной оператором цены за единицу товара) передается на печатающее устройство для нанесения этикетки или этикеток. Измеренные значения выводятся на дисплей. При оснащении АВУ интерфейсами связи измеренные значения передаются на внешние электронные устройства.
АВУ представляют собой устройства весоизмерительные автоматические по ГОСТ Р 54796-2011 для автоматического динамического и (или) статического взвешивания. АВУ серий Venus и LM 70 предназначены только для статического взвешивания, АВУ серий Selecta и CW 260 - только для динамического взвешивания, АВУ серий Mercury Plus, LM 140, GALAXI-LT и LM 200 - для динамического и статического взвешивания.
Каждая из серий АВУ выпускается в модификациях, отличающихся максимальной нагрузкой, конструктивным исполнением ленточных конвейеров, определяемым характером объекта измерений и местом установки, для которых предназначено АВУ, а также оснащением
АВУ имеют модульную конструкцию, обеспечивающую возможность встраивать их в различные технологические линии, и включают в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:
- грузоприемное устройство, далее — ГПУ, включающее в себя один или четыре весоизмерительных датчика;
- одну или более грузовых транспортных систем, конструктивно объединенных с ГПУ, или представляющих собой отдельный узел;
- два или более ленточных и/или роликовых грузовых конвейера;
- устройство обработки аналоговых данных;
- терминал с цифровым сенсорным дисплеем или дисплеем с клавишами управления.
В зависимости от назначения АВУ комплектуются датчиками нахождения груза на ГПУ, сортирующими устройствами, печатающими устройствами, металлодетекторами, сканерами для чтения штрих-кодов и т.д.
АВУ содержат следующие устройства и функции (здесь и далее указаны соответствующие пункты ГОСТ Р 54796-2011):
- весы статического взвешивания (3.3.4.5) для серий Venus; LM 70; Mercury Plus; LM 140; GALAXI-LT и LM 200;
- весы динамического взвешивания (3.3.4.6) для серий Mercury Plus; LM 140; GALAXI-LT; LM 200; Selecta и CW 260;
- многоинтервальные АВУ (3.3.3.4) для серий Venus; LM 70; Mercury Plus; LM 140; GALAXI-LT и LM 200;
- отсчетное устройство с расширением (3.2.9.2, 5.4.2);
- устройство обнаружения случайной поломки или разрегулирования (5.2.2);
- динамическая регулировка (5.2.3);
- автоматическое устройство установки нуля (3.2.10.11);
- устройство первоначальной установки нуля (3.2.10.12);
- устройство слежения за нулем (3.2.10.13);
- полуавтоматическое устройство взвешивания (выборки) тары (3.2.10.16);
- устройство предварительного задания (выборки) массы тары (3.2.10.17);
- запоминающие устройства для хранения параметров юстировки и настройки;
- интерфейсы для подключения оборудования (клавиатура, компьютер) для настройки, юстировки АВУ.
АВУ имеют показывающее устройство с расширением.
Обозначения АВУ при заказе имеют вид: Х «Y», где Х - обозначение серии: Venus, Mercury Plus, Selecta, GALAXI-LT, LM 70, LM 140, LM 200 CW 260;
Y - значение максимальной нагрузки (Max или Max1-Max2), кг: 1,2; 3; 3-6; 6; 12; 12-15; 15; 30; 40.
Пример обозначения АВУ: LM 70 «3» - Автоматическое весоизмерительное устройство серии LM 70 с максимальной нагрузкой 3 кг.
На корпусе ГПУ АВУ прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- наименование и обозначение АВУ;
- обозначение класса точности по ГОСТ Р 54796-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значение поверочного деления (e) и действительной цены деления (d);
- диапазон рабочих температур;
- знак утверждения типа средств измерения;
- значение идентификатора ПО;
- напряжение и частота питания;
- год изготовления.

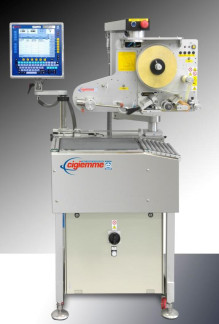

Общий вид АВУ различных серий представлен на рисунках 1 - 4.
а) серия Selecta б) серия CW 260
Рисунок 4 - Общий вид АВУ серий Selecta и CW 260
Схемы пломбировки от несанкционированного доступа представлены на рисунках 5 - 6.
Рисунок 6 - Схема пломбировки печатной платы электронного устройства обработки
измерительной информации и управления
АВУ имеют встроенное программное обеспечение (далее - ПО), которое используется в стационарной аппаратной части с определенными программными средствами, и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения пломбы.
Встроенное ПО разделено на метрологически значимую и метрологически незначимую части. Все функции, связанные с измерением, выполняет метрологически значимая часть встроенного ПО. Идентификация и защита метрологически значимой части ПО АВУ производится с помощью отображаемого на дисплее при включении АВУ наименования и номера версии. Нормирование метрологических характеристик производится с учетом ПО.
Для предотвращения воздействий и защиты контролируемых параметров служит:
- разграничение прав доступа при работе с АВУ с помощью пароля;
- невозможность изменения программного обеспечения через интерфейс пользователя;
- невозможность изменения программного обеспечения без применения специализированного оборудования изготовителя;
- пломбирование крышки блока АЦП, как показано на рисунках 5 - 6.
С целью исключения несанкционированного доступа к меню метрологических установок, винты, фиксирующие крышку блока АТ ЦП, расположенного в электронном блоке управления, пломбируется с помощью наклейки.
Идентификационные данные встроенного ПО представлены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Значение | ||
| Идентификационные данные (признаки) | Метрологически значимая часть встроенного ПО | Метрологически незначимая часть встроенного ПО |
| Идентификационное наименование ПО: - для АВУ серий Venus и LM 70 | Bilanciai | Sw.Metr |
| - для АВУ серий GALAXI-LT и LM 200 | SCALE | LEGAL.OUT |
| - для АВУ серий Mercury Plus и LM 140 | Bilanciai | Sw.Metr |
| - для АВУ серий Selecta и CW 260 | SCALE | LEGAL.OUT |
| Номер версии (идентификационный номер) ПО, не ниже: - для АВУ серий Venus и LM 70 | 491021x.x | y к * 3 |
| - для АВУ серий GALAXI-LT и LM 200 | 491064x.x | 5.x.xy |
| - для АВУ серий Mercury Plus и LM 140 | 491021x.x | y .x .x 3 |
| - для АВУ серий Selecta и CW 260 | 491064x.x | y .x .x 4 |
| Цифровой идентификатор ПО | - | - |
| где х принимает значения от 0 до 9; у - буквы латинского алфавита от a до z. | ||
Классы точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных АВУ), минимальной нагрузки Min, поверочного деления е (в\ поддиапазонов взвешивания многоинтервальных АВУ), действительная цена деления d (di поддиапазонов взвешивания многоинтервальных АВУ), число поверочных делений n (n поддиапазонов взвешивания многоинтервальных АВУ), максимальная скорость грузовой транспортной системы, диапазон взвешивания тары для различных серий АВУ указаны в таблицах 2 - 6.
Таблица 2 - Метрологические характеристики устройств серий Venus и LM 70
| Наименование характеристики | Venus «3-6»; LM 70 «3-6» | Venus «3»; LM 70 «3» | Venus «6»; LM 70 «6» | Venus «12»; LM 70 «12» | Venus «15»; LM 70 «15» | Venus «40»; LM 70 «40» |
| Класс точности по ГОСТ Р 54796-2011 | XIII(1) и/или Y(a) | |||||
| Максимальная нагрузка, Max, г | - | 3000 | 6000 | 12000 | 15000 | 40000 |
| Максимальная нагрузка, Max1/ Max2, г | 3000/6000 | - | - | - | - | - |
| Минимальная нагрузка Min, г: - для класса точности Y(a) - для класса точности XIII(1) | 20 50 | 20 50 | 40 100 | 40 100 | 100 250 | 200 500 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | - | 1 | 1 | 2 | 5 | 10 |
| Наименование характеристики | Venus «3-6»; LM 70 «3-6» | Venus «3»; LM 70 «3» | Venus «6»; LM 70 «6» | Venus «12»; LM 70 «12» | Venus «15»; LM 70 «15» | Venus «40»; LM 70 «40» |
| Поверочное деление еув2, действительная цена деления (шкалы) d1 d2, e;=di, г | 1/2 | - | - | - | - | - |
| Число поверочных делений n | - | 3000 | 6000 | 6000 | 3000 | 4000 |
| Число поверочных делений n/n | 3000/3000 | - | - | - | - | - |
| Диапазон уравновешивания тары (максимальное значение массы тары), г: - для однодиапазонных устройств - для многоинтервальных устройств | 2000е 2000е^ | |||||
| Максимальная скорость грузовой транспортной системы vMax, м/мин, при нагрузке: - от Min до 6000 г включ. - св. 6000 г до Max | 70 60 | |||||
| Таблица 3 - Метрологические характе | ристики АВУ серий Mercury Plus и LM 140 | |||
| Наименование характеристики | Mercury Plus «3-6»; LM 140 «3-6» | Mercury Plus «6»; LM 140 «6» | Mercury Plus «12»; LM 140 «12» | Mercury Plus «30»; LM 140 «30» |
| Класс точности по ГОСТ Р 54796-2011 | ХШ(1) и/или Y(a) | |||
| Максимальная нагрузка, Max, г | - | 6000 | 12000 | 30000 |
| Максимальная нагрузка, Max1/ Max2, г | 3000/6000 | - | - | - |
| Минимальная нагрузка Min, г: - для класса точности Y(a) - для класса точности XIII(1) | 20 50 | 40 100 | 40 100 | 200 500 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | - | 2 | 2 | 10 |
| Поверочное деление е1/е2, действительная цена деления (шкалы) d1/ d2, ei=di, г | 1/2 | - | - | - |
| Число поверочных делений n | - | 3000 | 6000 | 3000 |
| Число поверочных делений n/n | 3000/3000 | - | - | - |
| Диапазон уравновешивания тары (максимальное значение массы тары), г: - для класса точности XIII(1) при динамическом взвешивании - для класса точности Y(a) при динамическом взвешивании - для классов точности Y(a) и ХШ(1) при статическом взвешивании | 2000 | 1/3 Max | ||
| 2/3 Max | ||||
| Max | ||||
| Наименование характеристики | Mercury Plus «3-6»; LM 140 «3-6» | Mercury Plus «6»; LM 140 «6» | Mercury Plus «12»; LM 140 «12» | Mercury Plus «30»; LM 140 «30» |
| Максимальная скорость грузовой транспортной системы vMax, м/мин, при нагрузке: - от Min до 1000 г включ. - св. 1000 г до 3000 г включ. - св. 3000 г до 30000 г | 70 40 35 | |||
Таблица 4 - Метрологические характеристики АВУ серий GALAXI-LT и LM 200
| Наименование характеристики | GALAXI- LT «6»; LM 200 «6» | GALAXI-LT «12»; LM 200 «12» | GALAXI-LT «15»; LM 200 «15» | GALAXI-LT «12-15»; LM 200 «1215» |
| Класс точности по ГОСТ Р 54796-2011 | XIII(1) и/или Y(a) | |||
| Максимальная нагрузка, Max, г | 6000 | 12000 | 15000 | - |
| Максимальная нагрузка, Max1/ Max2, г | - | - | - | 12000/15000 |
| Минимальная нагрузка Min, г | 20 | 40 | 100 | 40 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 1 | 2 | 5 | - |
| Поверочное деление е1/е2, действительная цена деления (шкалы) d1/ d2, ei=di, г | - | - | - | 2/5 |
| Число поверочных делений n | 6000 | 6000 | 3000 | - |
| Число поверочных делений ni/n2 | - | - | - | 6000/3000 |
| Диапазон уравновешивания тары (максимальное значение массы тары), г | 100% Max | 100% Max1 | ||
| Максимальная скорость грузовой транспортной системы vMax, м/мин | 70 | |||
Таблица 5 - Метрологические характеристики АВУ серий Selecta и CW 260
| Наименование характеристики | Selecta «1,2»; CW 260 «1,2» | Selecta «3»; CW 260 «3» |
| Класс точности по ГОСТ Р 54796-2011 | XIII(1) | |
| Максимальная нагрузка, Max, г | 1200 | 3000 |
| Минимальная нагрузка Min, г | 20 | |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 0,2 | 0,5 |
| Число поверочных делений n | 6000 | |
| Диапазон уравновешивания тары (максимальное значение массы тары) при нагрузке, г: - от 20 г до 50 г включ. - св. 50 г до 80 г включ. - св. 80 г до 100 г включ. - св. 100 г до Max | 31% Max 35% Max 55% Max 70% Max | |
| Наименование характеристики | Selecta «1,2»; CW 260 «1,2» | Selecta «3»; CW 260 «3» |
| Максимальная скорость грузовой | ||
| транспортной системы Умах, м/мин, при | ||
| нагрузке: | ||
| - от 20 г до 50 г включ. | 55 | |
| - св. 50 г до Max | 80 | |
| Таблица 6 - Основные технические характе | ристики | |||
| Venus; | Mercury | GALAXI- | Selecta; | |
| Наименование характеристики | LM 70 | Plus; LM 140 | LT; LM 200 | CW 260 |
| Параметры электрического питания: | ||||
| - напряжение переменного тока, В | 240 | от 220 до 240 | ||
| - частота переменного тока, Гц | 50 | 50 | ||
| Габаритные размеры, мм, не более: - высота | 1500 | 1760 | 1760 | 1387 |
| - ширина | 980 | 1010 | 1010 | 680 |
| - длина | 2039 | 2805 | 2805 | 2415 |
| Условия эксплуатации: | ||||
| о/'ч - температура окружающей среды, С | от 0 до +40 | от +5 до +40 | ||
наносится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульные листы эксплуатационной документации.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство весоизмерительное автоматическое серии | Venus или Mercury Plus или Selecta или GALAXI-LT или LM или CW 260 | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-171-18 | 1 экз. |
осуществляется по документу ИЦРМ-МП-171-18 «Устройства весоизмерительные автоматические серий Venus, Mercury Plus, Selecta, GALAXI-LT, LM, CW 260. Методика поверки», утверждённому ООО «ИЦРМ» 19.11.2018 г.
Основные средства поверки:
- рабочие эталоны 2-го, 3-го, 4-го разрядов по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 20 г до 20 кг, класса точности F1; М1 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования»;
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического взвешивания), обеспечивающие измерения испытательной нагрузки (условно истинного значения массы) с погрешностью, не превышающей 1/3 пределов допускаемых показателей точности средства измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунках 5 - 6.
приведены в эксплуатационном документе.
ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация изготовителя
