Микроскопы видеоизмерительные МВ и МВZ, 74241-19

Назначение

Микроскопы видеоизмерительные серий МВ и МВ2 (далее - микроскопы) предназначены для бесконтактных и контактных измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.

Описание

Принцип действия микроскопов серии МВ основан на считывании с измерительных шкал осей X, Y значений перемещения подвижного предметного стола. Принцип действия микроскопов серии МВ2 основан на считывании с измерительных шкал осей X, Y значений перемещения подвижного предметного стола и с измерительной шкалы оси Z значений перемещения оптоэлектронного измерительного блока. При измерениях по оси Z предусмотрена функция автофокусировки. Результаты измерений отображаются на мониторе персонального компьютера. Измерения проводятся в ручном и автоматическом режимах.

Микроскопы конструктивно состоят из гранитного основания, подвижного предметного стола, вертикальной колонны с оптоэлектронным измерительным блоком, включающим оптическую систему, датчик и осветитель, и персонального компьютера.

Микроскопы видеоизмерительные серии МВ предназначены для измерений в направлении одной оси (Х; Y), в плоскости осей (X, Y), и выпускаются в следующих модификациях: МВ-150, МВ-250, МВ-300, МВ-400, МВ-500, МВ-250 ЧПУ, МВ-300 ЧПУ, МВ-400 ЧПУ, МВ-500 ЧПУ, которые отличаются диапазонами измерений по осям X и Y, согласно таблице 2, наличием органов ручного или автоматического управления.

Микроскопы видеоизмерительные серии МВ2 предназначены для измерений в направлении одной оси (Х; Y), в плоскости осей (X, Y), в направлении оси Z, и выпускаются в следующих модификациях: МВZ-150, МВZ-250, МВZ-300, МВZ-400, МВZ-500, МВZ-250 ЧПУ, МВZ-300 ЧПУ, МВZ-400 ЧПУ, МВZ-500 ЧПУ, которые отличаются диапазонами измерений по осям X и Y, согласно таблице 3, наличием органов ручного или автоматического управления, оснащены контактным датчиком для измерений в направлении оси Z.

Фокусировка на измеряемом объекте микроскопов модификаций МВ-150, МВ-250, МВ-300, МВ-400, МВ-500, МВZ-150, МВZ-250, МВZ-300, МВZ-400, МВZ-500 осуществляется вручную с помощью колеса микроподачи на вертикальной колонне или с помощью функций программного обеспечения.

Фокусировка на измеряемом объекте микроскопов модификаций МВ-250 ЧПУ, МВ-300 ЧПУ, МВ-400 ЧПУ, МВ-500 ЧПУ, МВZ-250 ЧПУ, МВZ-300 ЧПУ, МВZ-400 ЧПУ, МВZ-500 ЧПУ, осуществляется с помощью пульта управления или с помощью функций программного обеспечения.

По заказу микроскопы любой модификации могут выпускаться с повышенной точностью в исполнении «Т» или «ТТ».

Микроскопы имеют обозначение МВ^)-ХХХ(Т/ТТ) (ЧПУ), где:

МВ^)-ХХХ - модификация с ручным типом управления;

МВ^)-ХХХ ЧПУ - модификация с автоматическим управлением электроприводом;

XXX - верхняя граница диапазона измерений в направлении оси Х;

Т/ТТ - исполнение, имеющее повышенную точность измерений.

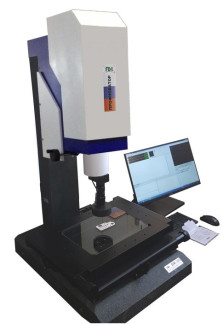

Общий вид и схема пломбировки от несанкционированного доступа микроскопов видеоизмерительных серий МВ и МВZ приведены на рисунке 1.

а) микроскоп с ручным типом управления б) микроскоп с автоматическим управлением

электроприводом (ЧПУ)

Рисунок 1 - Общий вид и схема пломбировки микроскопов видеоизмерительных

серий МВ и МВ7

Программное обеспечение

Микроскопы оснащаются программным обеспечением (ПО) ProfVision, представляющим собой программный пакет, устанавливаемый на персональный компьютер.

ПО микроскопов предназначено для отображения результатов измерений, а также для сбора, обработки и хранения измерительной информации.

ПО устанавливается при выпуске из производства и может быть переустановлено в процессе эксплуатации с установочного компакт-диска, входящего в комплект поставки, с применением специального защитного USB-ключа.

Идентификация программного обеспечения осуществляется путем просмотра идентификационных данных ПО на мониторе персонального компьютера при включении микроскопа.

Главной защитой ПО является USB-ключ, не позволяющий использовать неавторизованное ПО.

Уровень защиты ПО и измерительной информации микроскопов от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характе

мистики микроскопов видеоизмерительных серии МВ

Знак утверждения типа

наносится на корпус микроскопа способом наклейки, а также типографским способом на титульные листы паспорта и руководства по эксплуатации.

Комплектность

Таблица 6 - Комплектность средства измерений

Поверка

осуществляется по документу МП 92-233-2018 «ГСИ. Микроскопы видеоизмерительные серий МВ и МВ2. Методика поверки», утвержденному ФГУП «УНИИМ» 28 января 2019 г.

Основные средства поверки:

Рабочий эталон единицы длины 3-го разряда по ГОСТ Р 8.763-2011 (мера длины штриховая).

Рабочий эталон единицы длины 4-го разряда по ГОСТ Р 8.763-2011 (меры длины концевые плоскопараллельные).

Рабочий эталон единицы плоского угла 4-го разряда по Государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Росстандарта № 22 от 19.01.2016 г. (угловые меры с одним или четырьмя рабочими углами).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средства измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 26.70.22-002-21563670-2018 «Микроскопы видеоизмерительные серий МВ и МВ2. Технические условия»
