Сканеры лазерные HERON, 74244-19

74244-19
Сканеры лазерные серии HERON (далее - сканеры) предназначены для измерений геометрических размеров инженерных объектов и сооружений по полученному в процессе сканирования массиву точек.
Карточка СИ
Номер в госреестре 74244-19
Наименование СИ Сканеры лазерные
Обозначение типа СИ HERON
Изготовитель "Gexcel S.R.L.", Италия
Год регистрации 2019
Срок свидетельства 01.03.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Сканеры лазерные серии HERON (далее - сканеры) предназначены для измерений геометрических размеров инженерных объектов и сооружений по полученному в процессе сканирования массиву точек.

Описание

Сканеры - приборы, принцип действия которых заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.

Конструктивно сканеры состоят из измерительного блока и блока управления, соединённых кабелями передачи данных и питания.

Измерительный блок сканеров представляет собой корпус, вмещающий лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота, фотокамеру (только для модификаций HERON AC-1 COLOR и HERON MS-1 COLOR). В основании корпуса имеется втулка с резьбой 1/4-20, позволяющая закрепить сканер на вешке, рюкзаке или транспортном средстве.

Блок управления представляет собой планшетный компьютер, защищённый от неблагоприятных воздействий окружающей среды.

Сканеры выпускаются в следующих модификациях: HERON AC-1, HERON AC-1 COLOR, HERON MS-1, HERON MS-1 COLOR, HERON LITE, которые различаются между собой внешним видом и значениями некоторых технических характеристик.

Пломбирование сканеров не производится. В процессе эксплуатации, сканеры не предусматривают внешних механических и электронных регулировок.

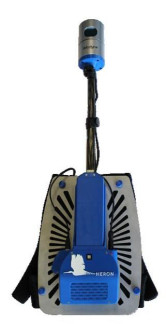

Общий вид сканеров лазерных серии HERON представлен на рисунках 1 - 3.

Программное обеспечение

Рисунок 2 - Общий вид сканеров лазерных HERON MS-1, HERON MS-1 COLOR

Сканеры работают под управлением программного обеспечения (далее - ПО) «JRC Heron Desktop», установленного на планшетный компьютер, предназначенного для обеспечения взаимодействия узлов сканеров, выполнения съёмки, сохранения и экспорта измеренных величин, предварительной обработки результатов измерений.

Также для работы со сканерами применяется ПО «JRC 3D Reconstructor» необходимое для постобработки данных и получения окончательных результатов. Данное программное обеспечение может быть установлено в блок управления или персональный компьютер.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Идентификационное наименование ПО

JRC Heron Desktop

JRC 3D Reconstructor

Номер версии (идентификационный номер ПО), не ниже

01

3.3.2.712

Цифровой идентификатор ПО

EEF37DFB

B9A19733

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров инженерных объектов и сооружений, мм

±501)

Диапазон измерений геометрических размеров инженерных объектов и сооружений, м

от 0,05 до 150,00 2)

1)    - при сканировании с замыканием траектории; время сканирования - не более 10 минут

2)    - без использования контрольных точек.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

HERON

AC-1

HERON

AC-1

COLOR

HERON

MS-1

HERON

MS-1

COLOR

HERON

LITE

Расстояние до измеряемых объектов, м

от 0,3 до 100,01)

Объем внутренней памяти, Гбайт

250

Г абаритные размеры (ДхШ*В), мм, не более

-    измерительный блок

-    рюкзак с оснасткой

-    планшетный компьютер

174x89x89

234x112x112

174x89x89

234x112x112

103x72x72

350x600x130

3:

390x600x182

4,0x207,0x24,5

-

Угловое поле сканирования, °:

-    в вертикальной плоскости

-    в горизонтальной плоскост]

от -30,67 до +10,67 360

от -15 до +15 360

Лазерное излучение:

-    мощность, мВт

-    длина волны, нм

-    класс по ГОСТ 315812012

8

903

1

Масса комплекта, кг, не более

6

7

11

12

2,5

Напряжение питания от источника постоянного тока, В

12,0 ±2,4

Диапазон рабочих температур, °С

от -10 до +40

HERON

AC-1

HERON

AC-1

COLOR

HERON

MS-1

HERON

MS-1

COLOR

HERON

LITE

1 - при сканировании объектов с отражающим коэффициентом поверхности не менее 0,9, вне помещений может быть уменьшена до 70 м

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканеров.

Комплектность

Таблица 4 - Комплектность сканеров HERON AC-1, HERON AC-1COLOR

Наименование

Обозначение

Количество

Сканер лазерный

-

1 шт.

У стройство регистрации данных

-

1 шт.

Контролер управления (планшетный компьютер)

-

1 шт.

NiMh аккумуляторная батарея 12В, 9А/ч

-

1 шт.

Зарядное устройство для аккумуляторной батареи

-

1 шт.

Зарядное устройство для контроллера управления

-

1 шт.

USB-устройство хранения данных

-

1 шт.

Комплект кабелей

-

1 шт.

USB-устройство хранения данных

-

1 шт.

Веха для крепления сенсора

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

Рюкзак с ремнями для переноски

-

1 шт.

Методика поверки

МП АПМ 81-18

1 экз.

Таблица 5 - Комплектность сканеров HERON MS-1, HERON MS-1 COLOR

Наименование

Обозначение

Количество

Сканер лазерный

-

1 шт.

У стройство регистрации данных

-

1 шт.

Контролер управления (планшетный компьютер)

-

1 шт.

NiMh аккумуляторная батарея 12В, 9А/ч

-

1 шт.

Зарядное устройство для аккумуляторной батареи

-

1 шт.

Зарядное устройство для контроллера управления

-

1 шт.

USB-устройство хранения данных

-

1 шт.

Комплект кабелей

-

1 шт.

USB-устройство хранения данных

-

1 шт.

Веха для крепления сенсора

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

Рюкзак с ремнями для переноски

-

1 шт.

Методика поверки

МП АПМ 81-18

1 экз.

Наименование

Обозначение

Количество

Сканер лазерный

-

1 шт.

Контролер управления (планшетный компьютер)

-

1 шт.

Литий-полимерная аккумуляторная батарея, 12 В, 18 А/ч

-

1 шт.

Зарядное устройство для аккумуляторной батареи

-

1 шт.

Зарядное устройство для контроллера управления

-

1 шт.

USB-устройство хранения данных

-

1 шт.

Комплект кабелей

-

1 шт.

USB-устройство хранения данных

-

1 шт.

Веха для крепления сенсора

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

Комплект ремней для переноски контроллера управления

-

1 шт.

Методика поверки

МП АПМ 81-18

1 экз.

Поверка

осуществляется по документу МП АПМ 81-18 «Сканеры лазерные серии HERON. Методика поверки», утверждённому ООО «Автопрогресс-М» «31» августа 2018 года.

Основные средства поверки:

- рулетка измерительная металлическая UM3M, КТ 3, (рег. № 67910-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация «Gexcel Srl», Италия

74244-19
Номер в ГРСИ РФ:
74244-19
Производитель / заявитель:
"Gexcel S.R.L.", Италия
Год регистрации:
2019
Cрок действия реестра:
01.03.2024
