| Номер в госреестре | 74248-19 |
| Наименование СИ | Киловольтметры |
| Обозначение типа СИ | KVM400-В |
| Изготовитель | "Hipotronics, Inc.", США |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Киловольтметры КУМ400-В (далее по тексту - киловольтметры) предназначены для измерений высокого напряжения постоянного и переменного тока промышленной частоты.
Принцип действия киловольтметров основан на методе резистивно-емкостного деления с последующим измерением и отображением на дисплее вольтметра сигнала низкого напряжения.
Киловольтметр состоит из делителя напряжения и цифрового вольтметра КУМ400Н-В.
Делитель напряжения представляет собой сборку из цилиндрического корпуса в котором размещены платы с резисторами и конденсаторами. В верхней части делителя находится тороидальный электростатический экран, а в нижней блок плеча низкого напряжения, представляющий собой металлический прямоугольный корпус с разъемами для подключения, и опора с колесами.
Цифровой вольтметр представляет собой прямоугольный металлический корпус, на передней панели которого находятся все разъемы для подключения, органы управления и индикации. Питание вольтметра осуществляется от встроенных аккумуляторов или источника переменного напряжения 220 В.
Связь между делителем напряжения и цифровым вольтметром осуществляется при помощи коаксиального кабеля.

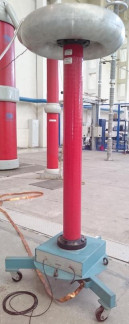

Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа и приведен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазоны измерений напряжения постоянного тока, кВ | от 1 до 40 или от 1 до 400 |
| Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного тока, В | ±0,01 •Ид* |
| Диапазоны измерений напряжения переменного тока, кВ | от 1 до 40 или от 1 до 400 |
| Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного и переменного тока, % | ±0,01 •Ид* |
| Частота напряжения переменного тока, Гц | 50 |
| Примечание: * где Ид - конечное значение диапазона, на котором производятся измерения, кВ | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| напряжения переменного тока, В | 220±22 |
| частота переменного тока, Гц | 50 |
| Габаритные размеры, мм, не более Делителя напряжения: | |
| - высота делителя напряжения | 2920 |
| - верхний электрод (ВысотахДиаметр) | 150x1040 |
| - размеры опоры (ВысотахШиринахГлубина) | 610x1500x1400 |
| Цифрового вольтметра: | |
| - высота | 215 |
| - ширина | 255 |
| - глубина | 130 |
| Масса, кг, не более | |
| - Делителя напряжения | 130 |
| - Цифрового вольтметра | 2,5 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от +15 до +25 |
| - относительная влажность, % | до 80 при +20 °С |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 7 |
| Средняя наработка на отказ, ч, не менее | 8000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Киловольтметр КУМ400-В, зав. №№ 135049 и 143487 | - | 1 шт. |
| Паспорт | - | 2 экз. |
| Методика поверки | МП 206.1-210-2018 | 1 экз. |
осуществляется по документу МП 206.1-210-2018 «Киловольтметры КУМ400-В. Методика поверки», утвержденному ФГУП «ВНИИМС» 21.11.2018 г.
Основные средства поверки:
- делитель напряжения ДН-400э (регистрационный номер в Федеральном информационном фонде 54883-13);
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к киловольтметрам KVM400-8
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.833-2013 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 ... 500) кВ
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
