Усилители заряда 2661, 2667 и 2688, 74249-19

Усилители заряда моделей 2661, 2667 и 2688 (далее усилители) предназначены для измерения виброускорения, поступающего от акселерометров с выходом по заряду.
Карточка СИ
Номер в госреестре 74249-19
Наименование СИ Усилители заряда
Обозначение типа СИ 2661, 2667 и 2688
Изготовитель "Bruel & Kjaer Vibro GmbH", Германия
Год регистрации 2019
Срок свидетельства 01.03.2024
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Усилители заряда моделей 2661, 2667 и 2688 (далее усилители) предназначены для измерения виброускорения, поступающего от акселерометров с выходом по заряду.

Описание

Усилители осуществляют преобразование и усиление выходного сигнала пьезоэлектрических акселерометров, имеющих выход по заряду, в электрический сигнал (по напряжению), пропорциональный виброускорению.

Все модели усилителей имеют базовые модели (2661; 2667-S-0-001-104; 2688-R-000) и различные варианты исполнения. Усилители модели 2661 выпускаются в исполнениях: 2661; 2661-S-0-025-053; 2661-S-1-001-104-P; 2661-S-1-025-053; 2661-WH2824; 2661-WH2825; 2661-WH3132; 2661-WH3133. Усилители модели 2667 выпускаются в исполнениях: 2667-S-0-001-104; 2667-S-0-025-104; 2667-S-1-025-053. Усилители модели 2688 выпускаются в исполнениях: 2688-R-000 и 2688-R-004. Все исполнения отличаются коэффициентами преобразования (усиления), диапазонами рабочих частот и напряжением питания.

Питание усилителей осуществляется от ICP-источника.

Конструктивно усилители представляют собой герметичный корпус с возможностью крепления на DIN-рейку.

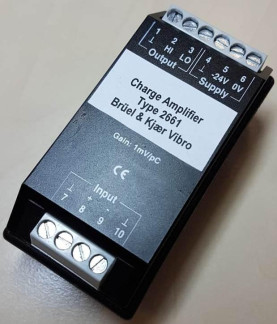

Общий вид усилителей заряда моделей 2661, 2667 и 2688 представлен на рисунке 1.

Место нанесения знака утверждения типа

Программное обеспечение

отсутствует.

Технические характеристики

Наименование характеристики

Значение

Номинальное значение коэффициента преобразования на базовой частоте 80 Гц для исполнений, мВ/пКл:

-    2661; 2661-S-0-025-053; 2661-WH3132; 2667-S-0-001-104; 2667-S-0-025-104; 2688-R-000

-2661-S-1 -001-104-P; 2661-S-1-025-053; 2661-WH2825; 2661-WH3133; 2667-S-1-025-053; 2688-R-004

-    2661-WH2824

1

10

0,1

Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более

±2

Максимальный входной сигнал, нКл

8

Диапазон рабочих частот для исполнений, Гц:

-    2661; 2661-S-1 -001-104-P; 2661-WH2824; 2661-WH2825; 2667-S-0-001-104; 2688-R-000; 2688-R-004

-    2661-WH3133; 2661-WH3132;

-    2661-S-0-025-053; 2661-S-1-025-053; 2667-S-1-025-053 -2667-S-0-025-104

от 1 до 100 000 от 10 до 5000 от 25 до 5000 от 25 до 100 000

Диапазон измерения виброускорения при коэффициенте преобразования акселерометра, м/с2:

К=1 пКл/(мс-2)

К=10 пКл/(мс-2)

К=0,1 пКл/(мс- )

от 1 до 8000 от 10 до 80000 от 0,1 до 800

Пределы основной относительной погрешности измерения виброускорения на базовой частоте 80 Гц, %

±2

Неравномерность амплитудно-частотной характеристики относительно базовой частоты 80 Гц, дБ, не более

±0,5

Пределы относительной погрешности измерения виброускорения на базовой частоте 80 Гц в диапазоне рабочих температур, %

±5

Нормальные условия измерений: температура окружающей среды, °С

от +15 до +25

Условия эксплуатации: температура окружающей среды, °С

от -40 до +85

Параметры электрического питания: -напряжение постоянного тока, В

-24

Г абаритные размеры (длинах высота х ширина), мм, не более

41 х 41 х 83

Масса, г, не более: модель 2661 модели 2667 и 2688

125

185

Знак утверждения типа

наносится корпус усилителя заряда методом наклейки и на титульный лист паспорта методом печати или наклейки.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Усилитель заряда

модель 2661/ 2667/ 2688

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Методика поверки

МП 204/3-24-2018

1 экз.

Поверка

осуществляется по документу МП 204/3-24-2018 «Усилители заряда моделей 2661, 2667 и 2688. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.09.2018.

Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (г/р № 45344-10); мультиметр цифровой 34410А (г/р № 47717-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых усилителей заряда с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Сведения о методах измерений

отсутствуют.

Нормативные документы

Техническая документация фирмы «Bruel & Kj^r Vibro GmbH», Германия

Зарегистрировано поверок 9
Поверителей 2
Актуальность данных 06.12.2024
74249-19
Номер в ГРСИ РФ:
74249-19
Производитель / заявитель:
"Bruel & Kjaer Vibro GmbH", Германия
Год регистрации:
2019
Cрок действия реестра:
01.03.2024
