| Номер в госреестре | 74250-19 |
| Наименование СИ | Аппаратура измерения и мониторинга вибрации |
| Обозначение типа СИ | VC-1800 |
| Изготовитель | "Bruel & Kjaer Vibro GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 01.03.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура измерения и мониторинга вибрации VC-1800 (далее - аппаратура) предназначена для непрерывного измерения параметров вибрации (виброускорения, виброскорости, виброперемещения), перемещения (относительного смещения), частоты вращения и унифицированных сигналов по току и напряжению.
Принцип работы аппаратуры измерения и мониторинга вибрации VC-1800 основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей (в состав аппаратуры не входят), установленных на объекте измерений, расчете параметров и характеристик вибрации, сравнении измеренных значений с предупредительными и аварийными уставками и выдаче быстродействующих управляющих сигналов аварийной защиты.
Аппаратура измерения и мониторинга вибрации VC-1800 выпускается в следующих модификациях: модель VC-1850 для подключения акселерометров, модель VC-1860 для подключения велосиметров, модель VC-1870 для подключения преобразователей виброперемещения.
Аппаратура измерения и мониторинга вибрации VC-1800 представляет собой модуль, имеющий четыре канала измерения параметров вибрации (в зависимости от модели -виброускорения, виброскорости или виброперемещения), один канал измерения частоты вращения и один унифицированный аналоговый канал.

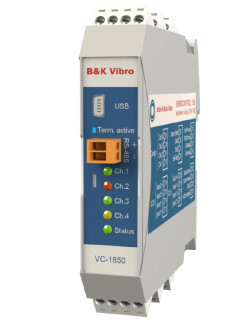

Общий вид аппаратуры измерения и мониторинга вибрации VC-1800 приведен на рисунке 1.
mmim : -
Программное обеспечение (далее - ПО) служит для передачи, обработки, визуализации и хранения информации, поступающей от первичных преобразователей. Аппаратура измерения и мониторинга вибрации VC-1800 имеет встроенное и внешнее ПО. Встроенное ПО представляет собой микропрограммы, предназначенные для обеспечения функционирования модулей аппаратуры, управления настройками, преобразования сигналов и обмена данными. Оно является метрологически значимым. Внешнее ПО, устанавливаемое на персональный компьютер, позволяет конфигурировать настройки аппаратуры, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Микропрограмма (встроенное) | |
| Идентификационное наименование ПО | Compact Setup |
| Номер версии ПО | не ниже 2.33.7.0 |
| Цифровой идентификатор ПО | - |
| «Compact Setup» (внешнее) | |
| Идентификационное наименование ПО | Compact Setup |
| Номер версии ПО | не ниже 2.33.7.0 |
| Цифровой идентификатор ПО | - |
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики модели VC-1850
| Наименование характеристики | Значение |
| Коэффициент преобразования, мВ/(м-с' ) | 10,2 |
| Диапазон значений входного напряжения переменного тока (СКЗ), В | от 0,001 до 3,5 |
| Диапазон измерений виброускорения, м/с | от 0,1 до 343 |
| Диапазон рабочих частот, Гц | от 0,7 до 1500 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений виброускорения, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений виброускорения, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % | ±1 |
| Диапазон измерений частоты вращения, об/мин | от 5 до 240000 |
| Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин | ±(0,5+N-0,002), N - заданное значение частоты вращения |
| Наименование характеристики | Значение |
| Диапазон измерений сигналов силы постоянного тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % | ±1 |
Таблица 3 - Метрологические характеристики модели VC-1860
| Наименование характеристики | Значение |
| Коэффициент преобразования, мВ/(мм-с-1) | 100 |
| Диапазон значений входного напряжения переменного тока (СКЗ), В | от 0,0005 до 14 |
| Диапазон измерений виброскорости, мм/с | от 0,1 до 105 |
| Диапазон рабочих частот, Гц | от 0,7 до 1500 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений виброскорости, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений виброскорости, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % | ±1 |
| Диапазон измерений частоты вращения, об/мин | от 5 до 240000 |
| Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин | ±(0,5+N-0,002), N - заданное значение частоты вращения |
| Диапазон измерений сигналов силы постоянного тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % | ±1 |
Таблица 4 - Метрологические характеристики модели VC-1870
| Наименование характеристики | Значение |
| Коэффициент преобразования, мВ/мкм | 8 |
| Диапазон входного напряжения постоянного тока (СКЗ), В | от 0,0001 до 2,93 |
| Диапазон измерений виброперемещения (относительного смещения), мкм | от 1 до 1000 |
| Диапазон рабочих частот, Г ц | от 0,7 до 1500 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений виброперемещения (относительного смещения), % | ±0,5 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений виброперемещения (относительного смещения), вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % | ±1 |
| Диапазон измерений частоты вращения, об/мин | от 5 до 240000 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин | ±(0,5+N-0,002), N - заданное значение частоты вращения |
| Диапазон измерений сигналов силы постоянного тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % | ±1 |
Таблица 5 - Технические характеристики аппаратуры измерения и мониторинга вибрации VC-
1800
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °C | от +15 до +25 |
| Условия эксплуатации: - температура окружающей среды, °C | от -10 до +50 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 114x23x110 |
| Масса, г, не более | 160 |
наносится на корпус аппаратуры методом наклейки и на руководство по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Количество |
| Аппаратура измерения и мониторинга вибрации VC-1800 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 204/3-19-2018 | 1 экз. |
осуществляется по документу МП 204/3-19-2018 «Аппаратура измерения и мониторинга вибрации VC-1800. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 15 августа 2018 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (рег. № 45344-10); цифровой мультиметр Agilent 34411А (рег. № 33921-07); калибратор процессов многофункциональный Fluke 726 (рег. № 52221-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой аппаратуры с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы «Bruel & Kj^r Vibro GmbH», Германия
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
