Весы электронные Defender, 74252-19

Назначение

Весы электронные Defender (далее - весы) предназначены для измерений массы.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого объекта, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается и измеренное значение массы выводится на дисплей весоизмерительного устройства.

Весы состоят из:

-    грузоприемного устройства (далее - ГПУ). Грузоприемная платформа ГПУ, в зависимости от модификации, может опираться на один или четыре (напольное исполнение) датчика;

-    прибора весоизмерительного (индикатор п.Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал п.Т.2.2.5 ГОСТ OIML R 76-1-2011).

Весы могут быть оснащены интерфейсами RS-232C, RS-422/485, AC-реле, DC-реле, USB, Ethernet, TCP/IP для передачи данных на периферийные устройства, например принтер, вторичный дисплей, персональный компьютер.

Весы выпускаются в следующих исполнениях: D, DF и VE, отличающихся метрологическими характеристиками и габаритными размерами грузоприемной платформы.

Модификации весов исполнений D и DF имеют обозначение вида: [S][X][A][B]-[M]; исполнений VE: [S][A][B][X]-[M], где

S - условное обозначение исполнения весов: D; DF; VE;

X - условное обозначения типа индикатора: 24PE (T24PE); 31P (T31P); 32P (T32P); 51P (Т5№); 52P (XD52P); 71P (T71P); 32XW (T32XW); 32M (T32MB); 32М (T32MQ; 51XW (T51XW); 52XW (TD52XW); 61PW (TD61PW); 61XW (TD61XW); 71XW (T71XW); 72XW (T72XW); 82XW (T82XW);

A - обозначение максимальной нагрузки Max (Махг) весов, кг: 3; 6; 15; 30; 60; 150; 300; 600; 1500; 3000;

B - условное обозначение грузоприемной платформы:

-    для весов исполнений D и DF: ER; EL; EX; EV; FR; FL; FX; FV; BR; BL; BX; VR; VL; VX; TX; BS; BR; BL; BLX; BX; QR1; HR1; QL2; HL2; HX2; QX2; WR3; WL4; WX4; RQDR1; RTDR1; RQDL2; RTDL2; RQDX2; RQDV3; RTDV3; RQDR5; RTDR5; RQDL5; RTDL5; RQDX5; WQDR5; WQDL5; WTDL5; WQDX5; WQDR6; WQDL7; WTDL7; WQDX7; WQDV8; WTDV8; KQS6; KQR6; KTL7; KTV8;

-    для весов исполнения VE: P; R; L; S;

M - условное обозначение весов с европейского логистического центра (если присутствует).

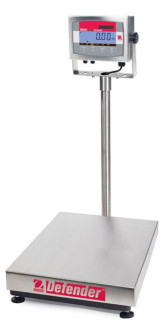

Общий вид весов представлен на рисунке 1, приборов весоизмерительных - на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

f I

TD61XW

Пломбировка кабеля датчика Рисунок 3 - Схема пломбировки от несанкционированного доступа (1 - свинцовая или пластиковая пломба; 2 - пломба в виде разрушаемой наклейки)

Маркировочная табличка весов крепится клеевым способом на корпус весов (прибора весоизмерительного) и содержит следующую информацию (рисунок 3):

-    класс точности: (HD;

-    максимальная нагрузка: Max .... кг;

-    минимальная нагрузка: Min .... кг;

-    поверочный интервал: e = .. кг;

-    диапазон температуры: -10 °С / 40 °С

-    торговая марка изготовителя и/или его полное наименование;

-    обозначение типа весов;

-    модификация весов;

-    знак утверждения типа весов;

-    серийный номер весов.

i    л

Model'Т31Р Ю'С/40°С    SA144A I/O - -

Item: D31P15QBL Max 150 kg d = 0 02 kg    V©/CUD Q. t S/N: ВТ2732Э761 Min 0.4 kg e= 0.02 kg

„ Manufactured by OHAUS CORPORATION    Assembled in China

Рисунок 4 - Общий вид маркировочной таблички

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и состоит из метрологически значимой и незначимой частей.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов или при переходе в соответствующий раздел меню весов согласно эксплуатационной документации.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Класс точности весов по ГОСТ OlML R 76-1-2011    Ш (средний)

Диапазон уравновешивания тары однодиапазонных весов    100 % Max

Диапазон уравновешивания тары многодиапазонных весов    100 % Max2

Модификации весов, максимальная нагрузка Мах (Maxr), поверочный интервал е, число поверочных интервалов п, действительная цена деления шкалы d (d) приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики однодиапазонных весов

Таблица 3 - Метрологические характеристики многодиапазонных весов (условное обозначение [X] может принимать значения 52P или 52XW)_

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весов и/или весоизмерительном приборе, фотохимическим способом, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».

Основные средства поверки: гири, соответствующие классам точности F2, М1 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки наносится на весы или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

Техническая документация изготовителя
