| Номер в госреестре | 74254-19 |
| Наименование СИ | Анализаторы кислорода оптические |
| Обозначение типа СИ | Окси-ОМА |
| Изготовитель | ООО "Современные технологии измерения газа" (СовТИГаз), г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 01.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы кислорода оптические «Окси-ОМА» (далее - анализаторы) предназначены для измерений молярной доли кислорода в природном газе, инертных газах, водороде и в газообразном пропане.
Принцип действия - люминесцентный. Метод основан на тушении кислородом фотолюминесценции молекул органических красителей.
Анализаторы представляют собой стационарные одноканальные приборы непрерывного действия.
Анализаторы выпускаются в двух исполнениях - «Окси-ОМА исп. 1» и «Окси-ОМА исп. 2», различающиеся диапазоном измерений, приведенными в таблице 3.
Анализаторы выполнены во взрывозащищённом исполнении и могут размещаться во взрывоопасных зонах.
Конструктивно анализатор состоит из электронно-вычислительного модуля с постоянно подключенным к нему измерительным модулем.
Электронно-вычислительный модуль представляет собой взрывонепроницаемую оболочку, внутри которой размещены: блок электропитания, блок вычисления и управления (БВУ), электронно-оптический блок датчика кислорода, два барьера искробезопасности и устройство отображения. Передняя панель электронно-вычислительного модуля представляет собой съемную крышку оболочки, на которой расположено смотровое окно устройства отображения. На нижней стенке взрывонепроницаемой оболочки могут быть установлены от четырех до семи вводов кабельных и до трех заглушек.
Измерительный модуль анализатора представляет собой единую конструкцию, которая состоит из газового тракта, выполненного из нержавеющей стали, и последовательно встроенных в него датчика температуры, датчика давления и волоконно-оптической линии связи чувствительного элемента с электронно-оптическим блоком датчика кислорода. Волоконнооптическая линия связи защищена от механических повреждений гибким металлоруковом.
Аналоговые сигналы с датчиков давления и температуры поступают на барьер искроза-щиты. После барьера аналоговый сигнал поступает на модуль АЦП блока вычисления и управления.
Датчик кислорода анализатора состоит из чувствительного элемента и электроннооптического блока. Сигнал из электронно-оптического блока посредствам протокола RS232 поступает на БВУ
БВУ обрабатывает цифровые сигналы с датчиков, производит расчет концентрации кислорода и выводит результат на устройстве отображения и на интерфейсы от 4 до 20 мА, RS 485 или Ethernet для связи с компьютером.

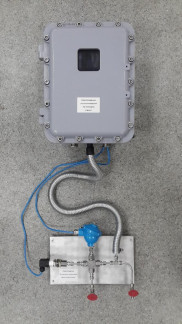

Общий вид анализаторов приведен на рисунке 1.
Место нанесения знака поверки
Место пломбирования
Анализаторы имеют встроенное программное обеспечение (ПО). ПО осуществляет следующие функции:
- обработку измерительной информации от чувствительного элемента, датчиков температуры и давления;
- формирование аналогового и цифрового выходных сигналов;
- обеспечивает защиту и контроль метрологически значимых частей программы и сохраненных данных;
- осуществляет идентификацию ПО;
- по протоколу RS 485 и Ethernet обеспечивает передачу сервисной и статусной информации о состоянии результатов измерений.
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
Влияние ПО анализаторов учтено при нормировании метрологических характеристик.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» согласно Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Окси-ОМА |
| Номер версии (идентификационный номер) 1) ПО | 0.1.0 |
| Цифровой идентификатор ПО (алгоритм) | - |
| 1) Номер версии ПО должен быть не ниже указанного в таблице | |
Метрологические характеристики анализаторов приведены в таблицах 3 и 4.
| Таблица 2 - Основные метрологические ха | рактеристики анализаторов | ||
| Определяемый компонент | Исполнение^ | Диапазон измерений молярной доли, млн-1 | Пределы допускаемой основной абсолютной погрешности (Д), млн-1 |
| Кислород (О2) | Окси-ОМА исп. 1 | от 1,00 до 200 | ±(0,15+0,05-Свх)2) |
| Окси-ОМА исп. 2 | от 50 до 10000 | ±(7,5+0,03-Свх) | |
| ие анализатора, соответствующее диапазону измерений, определяется >ра, устанавливается производителем и не может быть изменена пользо-ксплуатации. рная доля определяемого компонента на входе анализатора, млн-1. | |||
| 1) Исполнен при заказе анализатс вателем в процессе э 2) Свх - моля | |||
Таблица 3 - Прочие метрологические характеристики анализаторов
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний анализатора в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20 °С в пределах условий эксплуатации на каждые 10 °С в долях от пределов допускаемой основной погрешности | ±0,2 |
| Пределы допускаемого изменения показаний за 24 часа непрерывной работы, в долях от предела допускаемой основной погрешности | ±0,2 |
| Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от 5 до 60 % и от 60 до 95 %, в долях от предела допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах условий эксплуатации, на каждые 3,3 кПа, в долях от предела допускаемой основной погрешности | ±0,4 |
| Предел допускаемой дополнительной погрешности от влияния неизмеряемых компонентовв долях от предела допускаемой основной погрешности | 0,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более - диапазон атмосферного давления, кПа | от +15 до +25 80 от 98,0 до 104,6 |
| Наименование характеристики | Значение |
| Время прогрева анализатора, мин, не более | 15 |
| Время установления показаний Т0,9, с, не более | 60 |
| Напряжение питания переменным током частотой (50±1) Гц, В | 230±23 |
| Потребляемая электрическая мощность, Вт, не более | 100 |
| Полный срок службы анализаторов, лет, не менее | 12 |
| Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч | 40000 |
| Маркировка взрывозащиты | 1Ex d op pr [ia Ga] ПВ+Н2 T4 Gb X |
| Степень защиты от внешних воздействий | IP65 |
| Выходные интерфейсы | от 4 до 20 мА, RS 485, Ethernet |
| Условия эксплуатации анализаторов: о/"ч - диапазон температуры окружающей среды, С | от -20 до +50 |
| - относительная влажность окружающей среды, % | от 25 до 95 |
| - диапазон атмосферного давления, кПа | от 87,0 до 106,7 |
| Содержание неизмеряемых компонентов, млн-1, не более: - сероводород | 50 |
| - меркаптановая сера | 50 |
| - диоксид углерода | 30000 |
| Габаритные размеры, мм, не более: - электронно - вычислительный модуль: - длина | 360 |
| - ширина | 470 |
| - высота | 515 |
| - измерительный модуль: - длина | 150 |
| - ширина | 350 |
| - высота | 200 |
| Масса, кг, не более: - электронно - вычислительный модуль | 32 |
| - измерительный модуль | 3 |
| Диапазон объемного расхода газовой смеси на входе анализатора, дм3/мин | от 0,1 до 0,5 |
наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель анализатора в виде наклейки.
Таблица 5 - Комплектность анализаторов
| Наименование | Обозначение | Кол-во |
| Анализатор кислорода оптический «Окси-ОМА» | Окси-ОМА | 1 шт. |
| Руководство по эксплуатации | СНАГ.413324.002 РЭ | 1 экз. |
| Методика поверки | МП-242-2233-2018 | 1 экз. |
| Паспорт | СНАГ.413324.002 ПС | 1 экз. |
| Свидетельство о поверке | - | 1 экз. |
| Наименование | Обозначение | Кол-во |
| Копия свидетельства о внесении в реестр СИ | - | 1 экз. |
| Взрывозащищенные кабельные вводы ATELEX серий АК, АКР, АС, НК, НН, НС, РК, СК, ТК, ТКР. Руководство по эксплуатации | АЕКВ.152325.001 РЭ | 1 экз. |
| «Устройства управления модульные серии МТ, МВ, МС с видом взрывозащиты «взрывонепроницаемая оболочка» УУМ ВО. ПРЭ | ТУ 3431-005-15232514-2015 | 1 экз. |
| Копия сертификата соответствия ТР ТС 012/2011 | RU C-RU.AA87.B.01232 | 1 экз. |
осуществляется по документу МП-242-2233-2018 «ГСИ. Анализаторы кислорода оптические «Окси-ОМА». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 18 октября 2018 г.
Основные средства поверки:
- генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К, ГГС-03-03 (регистрационный номер в Федеральном Информационном Фонде по обеспечению единства измерений 62151-15);
- стандартные образцы состава газовых смесей ГСО О2/Не 10531-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на анализатор, как указано на рисунке 1, в виде наклейки, или наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
СНАГ.413324.002 ТУ. Анализатор кислорода оптический «Окси-ОМА». Технические условия
| Зарегистрировано поверок | 31 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
