| Номер в госреестре | 74256-19 |
| Наименование СИ | Дозаторы весовые автоматические дискретного действия |
| Обозначение типа СИ | АМАТА |
| Изготовитель | ООО "АМАТА СКЕЙЛ", г.С.-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 01.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые автоматические дискретного действия АМАТА (далее - дозаторы) предназначены для автоматического дозирования материалов.
Принцип действия дозаторов основан на преобразовании силы, создаваемой дозируемым материалом, в деформацию упругого элемента весоизмерительного датчика, на который нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается в аналогово-цифровой преобразователь. Преобразованный сигнал поступает в компьютерный терминал для обработки и отображения результатов дозирования.
Конструктивно дозаторы состоят из устройства подачи материала, весоизмерительного устройства, устройства разгрузки материала и устройства управления. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики, грузопередающие устройства.
Грузоприемное устройство представляет собой бункер. Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы дозаторов при деформации грузоприемного устройства, вызванной изменением температуры и (или) объектом взвешивания.
В дозаторах устанавливаются датчики весоизмерительные тензорезисторные L6C, L6H5, L6D фирмы «Zhonghang Electronic Measuring Instrument CO., LTD» (ZEMIC), Китай (рег. № 55198-13).
Устройство подачи материала предназначено для приема, равномерного распределения и подачи материала в весоизмерительное устройство.
Весоизмерительные устройства предназначены для определения массы материала.
Устройство разгрузки материала предназначено для выгрузки материала.
В качестве устройства управления в дозаторах применяется компьютерный терминал. Компьютерный терминал предназначен для управления дозатором. Компьютерный терминал может быть опционально укомплектован интерфейсами Ethernet, RS-232, RS-485, USB для подключения дозаторов к персональному компьютеру, принтеру и т.п.
Дозаторы позволяют автоматически дозировать различные сыпучие материалы с различной массой в одну или несколько тар.
Дозаторы имеют обозначение:
АМАТА - ХХХ - 123 - 45 - 678 - 91011, где АМАТА- обозначение типа дозаторов;
ХХХ- обозначение идентификационного наименования программного обеспечения (в обозначении указывается «KATE», «BERTHA», «DEBBY», «EMILY», «IRIS», «VICKY», «WILMA»);
I- количество уровней (в обозначении указывается: 1, 2, 3);
2, 3- количество бункеров (в обозначении указывается: 8, 10, 12, 14, 16, 20, 24, 28, 32);
4, 5- объем корзины (в обозначении указывается:
03- 0,3 л;
05- 0,5 л;
08- 0,8 л;
13- 1,3 л;
16- 1,6 л;
20- 2,0 л;
25- 2,5 л;
35- 3,5 л;
55- 5,5 л;
65- 6,5 л;
70- 7,0 л);
6- варианты исполнения дозатора (в обозначении указывается:
R- радиальный;
L- линейный);
7- рабочая поверхность (в обозначении указывается:
М- гладкая;
D- рифлёная);
8- тип привода (в обозначении указывается:
E-электрический;
P- пневматический);
9- режим работы (в обозначении указывается:
0- автоматический;
10- тип лотка (в обозначении указывается:
0- вибрационный;
1- шнековый;
2- транспортерный;
3- отсутствует);
II- тип диспенсера (в обозначении указывается:
V- вибрационный;
R- поворотный;
S- для сахара;
D- другой;
N- отсутствует).
Модификации дозаторов различаются метрологическими характеристиками.
В дозаторах предусмотрены следующие устройства и функции:
- полуавтоматическое устройство установки нуля;
- определение оптимальной комбинации массы дозы материала.

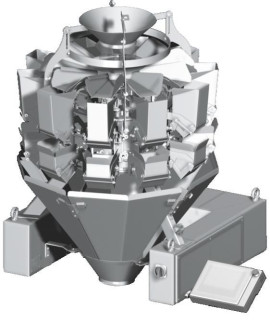

Радиальное исполнение дозатора Рисунок 1 - Внешний вид дозаторов
Линейное исполнение дозатора Рисунок 2 - Внешний вид дозаторов
Линейное исполнение дозатора Рисунок 2 - Внешний вид дозаторов
В дозаторах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)): вход в подпрограмму юстировки защищен административным паролем.
Пломбирование дозаторов не предусмотрено.
Маркировка дозаторов производится на шильдах, закрепленных на корпусе дозатора, на которых нанесено:
- полное наименование изготовителя;
- обозначение дозаторов;
- дата изготовления дозаторов;
- заводской номер дозаторов;
- обозначение материалов, подлежащих взвешиванию;
- диапазон температур;
- напряжение питания;
- частота питания;
- среднее количество нагрузок;
- номинальная максимальная доза (Maxfill);
- номинальная минимальная доза (Minfill);
- максимальная производительность нагрузок в минуту;
- класс точности по ГОСТ 8.610-2012 (X(x));
- номинальное значение класса точности (Ref(x));
- цена деления шкалы (d);
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- знак утверждения типа;
- номер версии программного обеспечения.
В дозаторах используется встроенное в компьютерный терминал программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.
Идентификация программы прописана в руководстве по эксплуатации на дозаторы. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
| Идентификационные данные (признаки) | Значения | ||||||
| Идентификационное наименование программного обеспечения | КАТЕ | BERTHA | DEBBY | EMILY | IRIS | VICKY | WILMA |
| Номер версии (идентификационный номер) программного обеспечения* | 2.42 | 3.0.1.2 | 4.0.0.0 | 5.0.0.0 | 6.0.0.0 | 7.0.0.0 | 8.0.0.0 |
| Цифровой идентификатор программного обеспечения | - | - | - | - | - | - | - |
| * Номер версии программного обеспечения должен быть не ниже указанного | |||||||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение класса точности по ГОСТ 8.610-2012 | Ref(0,5) Ref(1) |
| Диапазон регуляции устройств установления на нуль, не более | 4 % от Max |
| Диапазон регуляции устройства начального установления на нуль, не более | 20 % от Max |
| Максимальный диапазон устройства выборки массы тары | от 0 до Max |
Таблица 3 - Метрологические характеристики
| Наибольший предел (Мах), кг | Наименьший предел (Min), кг | Номинальная минимальная доза (Minfill), кг | Цена деления шкалы (d), кг | Среднее число нагрузок на дозу |
| 1,5 | 0,005 | 0,015 | 0,0001 | 3 |
| 5 | 0,005 | 0,015 | 0,0001 | 3 |
| Значение массы дозы (F), г | Максимально допустимое отклонение каждой дозы от среднего значения для класса Х(0,5) /Х(1) (MPD) | Максимально допускаемая погрешность заданного значения массы дозы (MPSE) при первичной и периодической поверке и эксплуатации | |
| При первичной и периодической поверке | При эксплуатации | ||
| 15<F<50 50<F<100 100<F<200 200<F<300 300<F<500 500<F<1000 1000<F<1500 | 3,6 % / 7,2 % 1,8 г / 3,6 г 1,8 % / 3,6 % 3,6 г / 7,2 г 1,2 % / 2,4 % 6 г / 12 г 0,6 % / 1,2 % | 4,5 % / 9 % 2,25 г / 4,5 г 2,25 % / 4,5 % 4.5 г / 9 г 1.5 % / 3 % 7.5 г / 15 г 0,75 % / 1,5 % | 1,125 % / 2,25 % 0,281 г / 1,125 г 0,281 % / 1,125% 0,563 г / 2,25 г 0,188 % / 0,75% 1,875 г / 3,75 г 0,1875 % / 0,375 % |
| 15<F<50 50<F<100 100<F<200 200<F<300 300<F<500 500<F<1000 1000<F<5000 | 3,6 % / 7,2 % 1,8 г / 3,6 г 1,8 % / 3,6 % 3,6 г / 7,2 г 1,2 % / 2,4 % 6 г / 12 г 0,6 % / 1,2 % | 4,5 % / 9 % 2,25 г / 4,5 г 2,25 % / 4,5 % 4.5 г / 9 г 1.5 % / 3 % 7.5 г / 15 г 0,75 % / 1,5 % | 1,125 % / 2,25 % 0,281 г / 1,125 г 0,281 % / 1,125% 0,563 г / 2,25 г 0,188 % / 0,75% 1,875 г / 3,75 г 0,1875 % / 0,375 % |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Потребляемая мощность, кВ А, не более: | |
| для дозаторов с числом весоизмерительных датчиков, шт.: 8 | 3,5 |
| 10 | 3,5 |
| 12 | 3,5 |
| 14 | 3,5 |
| 16 | 2,4 |
| 20 | 6,5 |
| 24 | 6,5 |
| 28 | 6,5 |
| 32 | 9,0 |
| Условия эксплуатации дозаторов: | |
| - диапазон температур, °С | от +10 до +35 |
| - относительная влажность воздуха при 20 °С, %, не более | 60 |
| Вероятность безотказной работы за 2000 ч | 0,95 |
| Средний срок службы, лет | 5 |
| Число весоизмерительных датчиков (N) | Г абаритные размеры дозатора, мм | Масса дозатора, кг | ||
| Длина | Ширина | Высота | ||
| 8 | от 1000 до 1500 | от 1000 до 1500 | от 1000 до 2000 | от 300 до 500 |
| 10 | от 1050 до 1600 | от 1050 до 1600 | от 1100 до 2270 | от 350 до 1000 |
| 12 | от 1100 до 1300 | от 1200 до 1300 | от 1400 до 2000 | от 400 до 550 |
| 14 | от 1150 до 1260 | от 1240 до 1320 | от 1420 до 2150 | от 500 до 600 |
| 16 | от 1200 до 1620 | от 1620 до 1844 | от 2610 до 2900 | от 900 до 1100 |
| 20 | 1620 | 1620 | 2900 | 1100 |
| 24 | от 1200 до 1700 | от 1200 до 1700 | от 1500 до 2300 | от 600 до 1200 |
| 28 | от 1360 до 1990 | от 1360 до 1990 | от 1600 до 2500 | от 600 до 1500 |
| 32 | от 1300 до 2000 | от 1300 до 2000 | от 1600 до 2500 | от 700 до 1800 |
Таблица 7 - Габаритные размеры и масса компьютерного терминала
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - длина | 410 |
| - ширина | 95 |
| - высота | 250 |
| Масса, кг, не более | 6,5 |
наносится графическим способом на маркировочную табличку, расположенную на корпусе дозатора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозаторы весовые автоматические дискретного действия | АМАТА | 1 шт. |
| Диск с комплектом документации (руководство по эксплуатации и паспорт) | - | 1 экз. |
осуществляется по документу ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».
Основные средства поверки:
весы неавтоматического действия с пределами допускаемой погрешности, обеспечивающей измерение испытательных доз с точностью, не превышающей 1/3 максимально допускаемого отклонения массы каждой дозы от среднего значения и максимально допускаемой погрешности заданного значения дозы поверяемых дозаторов.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке на дозаторы и (или) в руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний
ГОСТ 8.523-2014 ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки
ТУ 5138-004-00219891-2017 Дозаторы весовые автоматические дискретного действия АМАТА. Технические условия
