| Номер в госреестре | 74257-19 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Leica GS07 |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2019 |
| Срок свидетельства | 01.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая Leica GS07 (далее - аппаратура) предназначена для измерений длин базисов при выполнении кадастровых и землеустроительных работ, создании планово-высотных обоснований, инженерно-геодезических изысканий, в системе геодезического мониторинга, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая Leica GS07 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая Leica GS07 представляет собой пластиковый корпус, вмещающий внутреннюю микрополосковую антенну, который с помощью кабельного или беспроводного соединения связывается с внешним средством управления -контроллером Leica CS20, являющегося приемником спутниковой информации. Принимаемая со спутников информация записывается во внутреннюю память контроллера или на съемное запоминающее устройство (SD-карту) объемом до 8 Гбайт.
На боковой панели аппаратура имеет 1 функциональную клавишу включения/выключения питания и 3 светодиодных индикатора для отображения информации
об уровне заряда аккумулятора, о слежении за спутниками и о Bluetooth соединении.
На нижней панели аппаратуры расположен один LEMO-порт с восьмиштырьковым разъёмом для связи с персональным компьютером или контроллером Leica CS20, а также отсек для внутренней аккумуляторной батареи.
Аппаратура может принимать следующие типа спутниковых сигналов: GPS: L1 C/A,
L2P, L2C, L5; ГЛОНАСС: L1 C/A, L2P, L2C, L3; GALILEO: E1, E5a, E5b, AltBOC, E6; BeiDou: B1, B2, B3; SBAS, QZSS :L1, L2, L5.

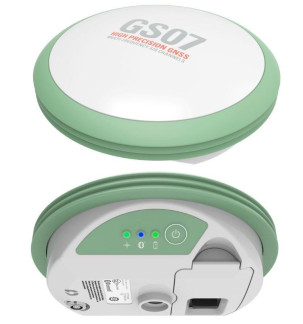

Общий вид аппаратуры приведена на рисунках 1 и 2.
Рисунок 2 - Общий вид аппаратуры геодезической спутниковой Leica GS07
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, снятие которых возможно только при наличии специальных ключей.
Аппаратура геодезическая спутниковая Leica GS07 имеет полевое программное обеспечение «Leica Captivate» и офисное программное обеспечение «Leica Geo Office», «Leica Infinity» с помощью которых производится обработка поступающих спутниковых сигналов, настройка и управление аппаратурой, хранение и передача данных, постобработка полученных измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентиф икационное наименование ПО | Leica Captivate | Leica Geo Office | Leica Infinity |
| Номер версии (идентификационный номер ПО), не ниже | 3.71 | 8.40 | 3.0.1 |
| Цифровой идентификатор ПО | BD4112B | AB3321A | 13DCA2A |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30 000 |
| Г раницы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95), мм: - в режимах «Статика» и «Быстрая статика»: - в плане - по высоте - в режиме «Кинематика», «Кинематика в реальном времени (RTK)»: - в плане - по высоте - в режиме «Дифференциальные кодовые измерения (DGPS)»: - в плане - по высоте | ±2-(3,0+0,5-10-6-D) ±2-(5,0+0,5-10-6-d) ±2-(8+1-10-6-D) ±2-(15+1-10-6-D) ±2-(250+1-10-6-D) ±2-(250+1-10-6-D), где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений длины базиса мм: - в режимах «Статика» и «Быстрая статика»: | |
| - в плане | 3,0+0,5-10-6-D |
| - по высоте - в режиме «Кинематика», «Кинематика в реальном времени (RTK)»: | 5,0+0,5-10-6-D |
| - в плане | 8+1-10-6-D |
| - по высоте - в режиме «Дифференциальные кодовые измерения (DGPS)»: | 15+1 • 10-6^D |
| - в плане | 250+1-10-6-D |
| - по высоте | 250+1-10-6-D, где D - измеряемое расстояние в мм |
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение |
| Тип приёмника | Многочастотный, многосистемный |
| Количество каналов | 320 |
| Тип антенны | Встроенная |
| Режимы измерений длины базиса | «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (dGPS)» |
| Диапазон рабочих температур, °С | от -40 до +65 |
| Напряжение источника питания постоянного тока, В: - внутреннего аккумулятора - внешнего аккумулятора | 12,0 от 10,5 до 28,0 |
| Г абаритные размеры (ВысотахДиаметр), мм, не более | 71x186 |
| Масса, кг, не более | 0,8 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Аппаратура геодезическая спутниковая Leica GS07 | - | 1 |
| Полевой контроллер Leica CS20 | - | По заказу |
| Транспортировочный кейс | - | 1 |
| Измеритель высоты антенны | - | 1 |
| Комплект интерфейсных кабелей | - | 1 |
| Крепление на штатив для контроллера | - | По заказу |
| Аккумуляторная батарея | - | 1 |
| Зарядное устройство для АКБ | - | 1 |
| Резервная аккумуляторная батарея для контроллера | - | По заказу |
| Адаптер питания контроллера | - | По заказу |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 86-18 | 1 |
осуществляется по документу МП АПМ 86-18 «Аппаратура геодезическая спутниковая Leica GS07. Методика поверки», утверждённому ООО «Автопрогресс-М» «19» сентября 2018 г. Основные средства поверки:
- эталон 1-го разряда по ГОСТ Р 8.750-2011 - фазовый светодальномер (тахеометр электронный);
- линейные базисы по ГОСТ Р 8.750-2011;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия.
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Leica Geosystems AG», Швейцария
