| Номер в госреестре | 74279-19 |
| Наименование СИ | Осветители эталонные телецентрические |
| Обозначение типа СИ | ЭТО-2 |
| Изготовитель | Общество с ограниченной ответственностью "Национальные Системы Контроля" (ООО "НСК"), Самарская обл., г. Жигулевск |
| Год регистрации | 2019 |
| Срок свидетельства | 05.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осветители эталонные телецентрические ЭТО-2 (далее - осветители) предназначены для калибровки и поверки средств измерений параметров внешних световых устройств автотранспортных средств.
Принцип действия осветителей заключается в формировании с помощью отражательнолинзовой оптической системы телецентрического светового луча.
Осветители состоят из трех блоков: осветительного, блока указателя поворотов и стабилизированного источника питания.
Блок осветительный представляет собой прибор со смешанной отражательно-линзовой оптической системой, формирующей телецентрический ход лучей. В осветителе используется источник излучения типа А. Блок указателя поворотов представляет собой фонарь указателя поворотов легкового автомобиля в корпусе с разъемом для подключения к стабилизированному источнику питания. Стабилизированный источник питания выполнен в металлическом корпусе. На передней панели расположен двухстрочный индикатор для отображения значений силы тока, напряжения и частоты мигания указателя поворотов.

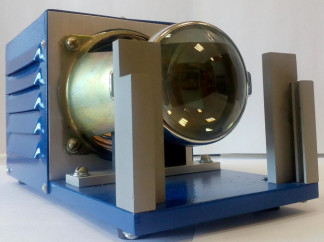

Общий вид осветителей представлен на рисунках 1, 2 и 3.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Стабилизированный источник питания со схемой пломбирования
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный диапазон воспроизведения силы света *, кд | от 300 до 30000 |
| Пределы допускаемой относительной погрешности воспроизведения силы света, % | ±8 |
| * Действительный диапазон воспроизведения силы света определяется в процессе поверки для конкретного осветителя в пределах установленного номинального диапазона. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Частота мигания указателя поворотов, Гц | 1,0; 1,5; 2,0 |
| Габаритные размеры, мм, не более: | |
| блока осветительного: | |
| - длина | 240 |
| - ширина | 110 |
| - высота | 122 |
| Наименование характеристики | Значение |
| блока указателя поворотов: | |
| - длина | 120 |
| - ширина | 80 |
| - высота | 70 |
| стабилизированного источника питания: | |
| - длина | 280 |
| - ширина | 270 |
| - высота | 120 |
| Масса, кг, не более: | |
| - блока осветительного | 2,5 |
| - блока указателя поворотов | 0,3 |
| - стабилизированного источника питания | 4,0 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, % | от 45 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист Паспорта типографским способом, а также на корпус осветителей методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Осветители эталонные телецентрические ЭТО-2: | ||
| - блок осветительный | Н 148.800.00 | 1 шт. |
| - блок указателя поворотов | Н 148.600.00 | 1 шт. |
| - стабилизированный источник питания | Н 148.700.00 | 1 шт. |
| Светофильтр №1 | Н 148.801.00 | 1 шт. |
| Светофильтр №2 | Н 148.801.00-01 | 1 шт. |
| Светофильтр №3 | Н 148.801.00-02 | 1 шт. |
| Визир | Н 148.803.00 | 1 шт. |
| Пластина металлическая непрозрачная | Н 148.801.05 | 1 шт. |
| Кабель сетевой | SCZ-1 220 В | 1 шт. |
| Вставка плавкая | ВП2Б-1В (6,3 А\250 В) | 1 шт. |
| Диафрагма №1 диаметр 40 мм | Н 148.801.05-02 | 1 шт. |
| Диафрагма №2 диаметр 30 мм | Н 148.801.05-01 | 1 шт. |
| Паспорт | Н 148.000.00 ПС | 1 экз. |
| Руководство по эксплуатации | Н 148.000.00 РЭ | 1 экз. |
| Методика поверки | МП 078.М4-18 | 1 экз. |
| Ящик упаковочный | Н 148.900.00 | 1 шт. |
осуществляется по документу МП 078.М4-18 «ГСИ. Осветители эталонные телецентрические ЭТО-2. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 05 ноября 2018 г.
Основные средства поверки:
Вторичный эталон единиц силы света и освещенности непрерывного излучения по ГОСТ 8.023-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых осветителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.023-2012 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
ТУ 26.51.66.190-148-20957254-2018 Осветитель эталонный телецентрический ЭТО-2. Технические условия
