| Номер в госреестре | 74283-19 |
| Наименование СИ | Анализаторы плотности жидкостей портативные |
| Обозначение типа СИ | DMA 35 Version 4, Snap 50, Snap 51 |
| Изготовитель | "Anton Paar GmbH", Австрия |
| Год регистрации | 2019 |
| Срок свидетельства | 05.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы плотности жидкостей портативные DMA 35 Version 4, Snap 50, Snap 51 предназначены для измерений плотности жидкостей в отобранной пробе.
Принцип действия анализаторов плотности жидкостей портативных DMA 35 Version 4, Snap 50, Snap 51 (далее - анализаторы) основан на измерении периода резонансной частоты механических колебаний чувствительного элемента в виде U-образной трубки из боросиликатного стекла, заполненной образцом испытуемой жидкости. Величина резонансной частоты колебаний чувствительного элемента является функцией его температуры, геометрических и механических характеристик, определяемых при калибровке, а также плотности находящейся в нём жидкости. Резонансные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный блок анализатора, где обрабатывается, и окончательный результат измерений высвечивается на жидкокристаллическом дисплее в единицах плотности.
Анализаторы Snap 50, Snap 51 имеют функцию автоматического расчёта значений объёмной доли этанола, используя данные измерений плотности пробы. Результат измерений высвечивается на жидкокристаллическом дисплее анализатора в единицах плотности и объёмной доли этанола.
Образец испытуемой жидкости закачивается в чувствительный элемент при помощи механического поршневого насоса, приводимого в действие пальцами оператора анализатора.
Анализаторы применяются в полевых условиях, а также в условиях лабораторий.
Анализаторы плотности жидкостей портативные DMA 35 Version 4, Snap 50, Snap 51 отличаются друг от друга материалами изготовления измерительных ячеек, формами корпусов и программным обеспечением.

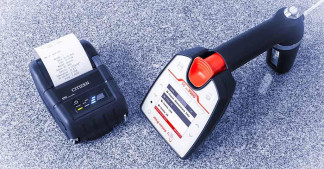

Общий вид анализаторов представлен на рисунках 1 - 3.
Пломбирование анализаторов плотности жидкостей портативных DMA 35 Version 4, Snap 50, Snap 51 не предусмотрено.
Анализаторы имеют встроенное программное обеспечение (ПО), предназначенное для управления их работой и процессом измерений, а также для хранения и обработки полученных результатов.
Программное обеспечение анализаторов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | |
| Snap 50 | Snap 51, DMA 35 Version 4 | |
| Идентификационное наименование ПО | отсутствует | отсутствует |
| Номер версии (идентификационный номер) ПО | не ниже v1.00 | не ниже 1.000 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| DMA 35 Version 4 | Snap 50 Snap 51 | |
| Диапазон измерений плотности жидкостей, г/см3 | от 0,65 до 1,8 | от 0,65 до 1,1 |
| Пределы допускаемой абсолютной погрешности измерений плотности жидкостей, г/см3 | ±0,001 | ±0,0001 |
| Время одного измерения при установившейся температуре в измерительной ячейке, мин, не более | 2 | |
| Диапазон показаний плотности, г/см3 | от 0 до 3 | от 0 до 1,5 |
| Дискретность отсчета показаний плотности, г/см3 | 1,0х10-4 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| DMA 35 Version 4 | Snap 50 | Snap 51 | |
| Рабочий диапазон температуры в измерительной ячейке, °С | от 0 до +40 | от 0 до +40 | |
| Номинальный объем измерительной ячейки, см3 | 3 | 2 | |
| Г абаритные размеры (ДхШ*В), мм, не более | 245x103x126 | 140x363x27 | 468x108x119 |
| Масса, кг, не более | 0,7 | 0,5 | 0,9 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +30 80 | ||
наносится на титульный лист руководства по эксплуатации типографским способом и на панель анализатора в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор плотности жидкостей портативный | DMA 35 Version 4, Snap 50, Snap 51 | 1 шт. |
| Комплект ЗИП | - | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5386-448-2018 | 1 экз. |
осуществляется по документу РТ-МП-5386-448-2018 «ГСИ. Анализаторы плотности жидкости портативные DMA 35 Version 4, Snap 50, Snap 51. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30.11.2018 г.
Основные средства поверки:
- анализатор плотности жидкостей DMA 5000M (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39787-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
Техническая документация изготовителя «Anton Paar GmbH», Австрия
| Зарегистрировано поверок | 274 |
| Поверителей | 25 |
| Актуальность данных | 21.11.2024 |
