Мультиметры Keithley DMM6500, Keithley DAQ6510 (далее - мультиметры) предназначены для измерения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и периода.
Мультиметры Keithley DMM6500, Keithley DAQ6510 (далее - мультиметры) предназначены для измерения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и периода.
| Номер в госреестре | 74286-19 |
| Наименование СИ | Мультиметры |
| Обозначение типа СИ | Keithley DMM6500, Keithley DAQ6510 |
| Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 05.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры Keithley DMM6500, Keithley DAQ6510 (далее - мультиметры) предназначены для измерения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и периода.
Принцип действия основан на преобразовании аналогового входного сигнала в цифровой код посредством аналого-цифрового преобразователя (АЦП) с применением масштабирующих усилителей, потенциометрических схем, прецизионных резисторов и опорного генератора частоты. Для измерения мгновенных значений напряжения и силы тока используется высокоскоростной АЦП с частотой дискретизации 1 МГц, при этом сигнал может быть представлен в виде осциллограммы. Мультиметры оснащены графическим сенсорным дисплеем. Максимальное разрешение индикации составляет 6^ разрядов.
Связь с компьютером и другими внешними устройствами осуществляется с помощью интерфейсов USB и LAN, разъемы которых установлены на задней панели. Опционально (при установке соответствующей коммуникационной платы) могут быть использованы интерфейсы RS-232, GPIB, TSP-Link.
Входные разъемы модели DMM6500 расположены на передней и задней панелях, модели DAQ6510 - только на передней панели. Для многоканальных измерений в модели DMM6500 может быть использован встраиваемый модуль мультиплексора, в модели DAQ6510 предусмотрена установка модулей коммутации различного типа (два слота на задней панели).

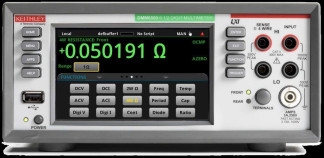

Вид передней панели мультиметров с указанием места нанесения знака утверждения типа и знака поверки показан на рисунке 1. Вид задней панели и схема пломбировки от несанкционированного доступа показаны на рисунках 2, 3.
Программное обеспечение, установленное на внутренний контроллер, выполняет функции управления режимами работы, выбора диапазонов, задания параметров и функций представления и обработки измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
|
Идентификационное наименование |
DMM6500-FRP |
DAQ6510-FRP |
|
Номер версии (идентификационный номер) |
1.0.01 и выше |
1.0.01 и выше |
Таблица 2 - Измерение постоянного напряжения
|
Верхний предел диапазона 1 |
Входное сопротивление |
Пределы допускаемой абсолютной погрешности 2,3) |
Температурный коэффициент (/оС), не более 2 |
|
100 мВ |
>10 ГОм (10 ±0,1) МОм |
±(3-10-5-U + 3,5-10-5-Du) 3 |
±(M0^U + 5-10-6-Du) |
|
1 В |
±(2,5-10-5-U + 6-10-6-DU |
±(M0-6^U + 1^10-6^DU) |
|
|
10 В |
±(2,5-10-5-U + 5-10-6-DU |
||
|
100 В 1000 В |
(10 ±0,1) МОм |
±(4-10-5-U + 6-10-6-Du) |
±(6^10-6^U + 1^10-6^Du) |
|
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 1000 В, для которого максимальное измеряемое значение выше на 1 %. 2) U - значение измеряемого напряжения; Du - верхний предел диапазона. 3) При температуре (23 ±5) оС, после времени прогрева 30 минут. 4) С функцией относительных измерений (Rel) после установки нуля с короткозамкнутыми наконечниками измерительных проводов. |
|||
|
Таблица 3 - Измерение электрического сопротивления постоянному току |
|||
|
Верхний предел диапазона 1) |
Сила испытательного тока |
Пределы допускаемой абсолютной погрешности 2,3,4) |
Температурный коэффициент (/оС), не более 2) |
|
1 Ом 4 |
10 мА |
±(8,5-10-5-R + 2-10-4-Dr) |
±(6^10-6^R + 1-10-5-Dr) |
|
10 Ом |
10 мА |
±(8,5-10-5-R + 2-10-5-Dr) |
±(6^10-6^R + M0-6^DR) |
|
100 Ом |
1 мА |
||
|
1 кОм |
1 мА |
±(7,5-10-5-R + 6-10-6-Dr) |
|
|
10 кОм |
100 мкА |
||
|
100 кОм |
10 мкА |
±(7,5-10-5-R + 1-10-5-Dr) |
|
|
1 МОм |
10 мкА |
±(1-10-4-R + 6-10-6-Dr) |
|
|
10 МОм 5 |
0,7 мкА |
±(4-10-4-R + 1-10-5-Dr) |
±(740-5^R + 1-10-6-Dr) |
|
100 МОм 6) |
0,7 мкА |
±(2-10-3-R + 3-10-5-Dr) |
±(3,85^10-4^R + M0-6^DR) |
|
Верхний предел диапазона 1) |
Сопротивление внутреннего шунта |
Пределы допускаемой абсолютной погрешности 2,3) |
Температурный коэффициент (/оС), не более 2) |
|
10 мкА |
10 кОм |
±(4,5-10"4-I + 5-10"5-Di) 5) |
±(3-10"5-I + 640"6DI) |
|
100 мкА |
1 кОм |
±(4,5-10"4-I + 5-10"5-Di) |
±(240"5I + 5-10"6-DI) |
|
1 мА |
100 Ом |
||
|
10 мА |
10 Ом |
±(2-10"4-I + 5-10"5-Di) |
±(1,540"5I + 540"6Di) |
|
100 мА |
1 Ом |
||
|
1 А |
0,1 Ом |
±(440"M + 5-10"5-Di) |
±(340"5I + 540"6DI) |
|
3 А |
0,1 Ом |
±(540"M + 4^10"5^Di) |
|
|
10 А 4) |
0,005 Ом |
±(2,240"M + 2,540"4Di) |
±(640"5I + 5-10"6-Di) |
|
ие на 20 % выше указанных верхних пределов для всех торых максимальное измеряемое значение выше на 1 а; DI - верхний предел диапазона. j времени прогрева 30 минут. [ередней панели. |
|||
|
1) Максимальное измеряемое значен диапазонов, кроме 3 А и 10 А, для ко %. 2) I - значение измеряемой силы ток 3) При температуре (23 ±5) оС, посл( 4) Только для модели DMM6500. 5) При подключении к клеммам на п |
|||
Таблица 5 - Измерение среднеквадратических значений переменного напряжения
|
Верхние пределы диапазонов 1): 100 мВ; 1 В; 10 В; 100 В; 750 В |
||
|
Входной импеданс: 1,1 МОм // < 100 пФ |
||
|
Диапазон частот F |
Пределы допускаемой абсолютной 2,3,4,5) погрешности ’ ’ ’ 7 |
Температурный коэффициент (/оС), не более 2) |
|
3 Гц < F < 5 Гц |
±(110"2U + 340"4DU) 6) |
±(1-10"3-U + 340"5DU) |
|
5 Гц < F < 10 Гц |
±(3,5-10"3-U + 340"4DU) 6) |
±(3,540"4U + 3^10"5^Du) |
|
10 Гц < F < 20 кГц |
±(640"4U + 3^10"4^Du) |
±(5^10"5U + 3^10"5^Du) |
|
20 кГц < F < 50 кГц |
±(1,240"3U + 540"4Du) |
±(1,110"4U + 5-10"5-Du) |
|
50 кГц < F < 100 кГц |
±(6-10"3-U + 840"4DU) |
±(6^10"4U + 840"4DU) |
|
100 кГц < F < 300 кГц |
±(4^10"2U + 5-10"3-DU) 6) |
±(240"3U + 240"4DU) |
|
ение на 20 % выше указанных верхних пределов для всех рого максимальное измеряемое значение равно 750 В. жения; DU - верхний предел диапазона. ле времени прогрева 30 минут. начений измеряемого напряжения не менее 5 % от начений напряжения U и частоты F, удовлетворяющих |
||
|
1) Максимальное измеряемое знач< диапазонов, кроме 750 В, для кото 2) U - значение измеряемого напря 3) При температуре (23 ±5) оС, пос 4) Погрешность нормируется для з верхнего предела диапазона. 5) Погрешность нормируется для з условию U-F < 8-107 ВТц. 6) Типовое справочное значение. |
||
|
Верхний предел диапазона 1) |
Сопротивление внутреннего шунта |
Диапазон частот F |
Пределы допускаемой абсолютной погрешности 2,3,4) |
Температурный коэффициент (/оС), не более 2) |
|
100 мкА |
1 кОм |
3 Гц < F < 1 кГц |
±(1-10"3-I + 7^0-4D) 6) |
±(1,5^10-4 •I + 1 •10-4 •DI) |
|
1 кГц < F < 10 кГц |
±(1,5-10-3Т + 7^0-4D) 6,7) |
±(3^10-4Т + 1-10-4-Di) |
||
|
1 мА |
100 Ом |
3 Гц < F < 5 кГц |
±(1-10-3-I + 4-10-4-Di) |
±(1,5^10-4 •I + 6 -10-5 •Di) |
|
5 кГц < F < 10 кГц |
±(1-10"3-I + 4-10-4-Di) 7) |
±(3^10-4 •I + 6 -10-5 •Di) |
||
|
10 мА |
10 Ом |
3 Гц < F < 5 кГц |
±(110-3I + 4^10-4^Di) |
±(1,5^10-4 •I + 6 -10-5 •DI) |
|
5 кГц < F < 10 кГц |
±(110-3I + 4^10-4^Di) 7) |
±(3^10-4 •I + 6 -10-5 •DI) |
||
|
100 мА |
1 Ом |
3 Гц < F < 5 кГц |
±(110-3I + 4-10-4-Di) |
±(1,5-10-4 •I + 6 40-5 •Di) |
|
5 кГц < F < 10 кГц |
±(1-10"3-i + 4^10-4^Di) 7) |
±(3^10'4T + 6 40-5 •Di) |
||
|
1 А |
0,1 Ом |
3 Гц < F < 5 Гц |
±(3^10-3 • I + 440-4 • DI) |
|
|
5 Гц < F < 5 кГц |
±(110-3 • I + 4-10-4 • DI) |
±(1,5a0-4T + 610-5 •DI) |
||
|
5 кГц < F < 10 кГц |
±(1>10-3 • I + 6 40-4 •Di) 7) |
±(3•10■4•I + 6 40-5 •Di) |
||
|
3 А |
0,1 Ом |
3 Гц < F < 5 Гц |
±(3,540-3^ I + 4 -10-4 •Di) |
|
|
5 Гц < F < 5 кГц |
±(1,540-3^ I + 4 -10-4 •DI) |
±(1,5a0-4T + 610-5 •DI) |
||
|
5 кГц < F < 10 кГц |
±(1>10-3 • I + 6 -10-4 •DI) 7) |
±(3•10■4•I + 6 •Ю-5 •DI) |
||
|
10 А 5) |
0,005 Ом |
3 Гц < F < 5 Гц |
±(640-3 • I + 640-4 • Di) |
±(1,5a0-4T + 610-5 •Di) |
|
5 Гц < F < 1 кГц |
±(440-3 • I + 6-10-4 • Di) |
±(1,5^10-4 •I + 6 •Ю-5 •Di) |
||
|
1 кГц < F < 5 кГц |
±(110-2 • I + 7-10-4 • DI) |
±(340-4^ I + 1,2 •10"4 •DI) |
||
|
5 кГц < F < 10 кГц |
±(110-2 • I + 7 -10-4 • DI) 7) |
±(3^10-4 •I + 1,2 •10-4 •DI) |
||
|
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %. 2) I - значение измеряемой силы тока; Di - верхний предел диапазона. 3) При температуре (23 ±5) оС, после времени прогрева 30 минут. 4) Погрешность нормируется для значений измеряемой силы тока не менее 5 % от верхнего предела диапазона. 5) Только для модели DMM6500. 6) При подключении к клеммам на передней панели. 7) Типовое справочное значение. |
||||
Таблица 7 - Измерение электрической емкости
|
Верхний предел диапазона 1) |
Сила тока заряда |
Пределы допускаемой абсолютной погрешности 2,3,4) |
Температурный коэффициент (/оС), не более 2) |
|
1 нФ |
1 мкА |
±(8^0-3 • C + 540-3 •Dc) |
±(5 • 10-4 • C + 540-4 •Dc) |
|
10 нФ |
10 мкА |
±(4 •Ш-3 • C + 110-3 •Dc) |
±(5 • 10-4 • C + 110-4 • Dc) |
|
100 нФ |
100 мкА |
||
|
1 мкФ |
100 мкА |
||
|
10 мкФ |
1 мА |
||
|
100 мкФ |
1 мА |
||
|
ение на 20 % выше указанных верхних пределов. ги; DC - верхний предел диапазона. ле времени прогрева 30 минут. зрений (Rel) после установки нуля. |
|||
|
1) Максимальное измеряемое знач< 2) C - значение измеряемой емкост 3) При температуре (23 ±5) оС, пос 4) С функцией относительных изм |
|||
|
Измеряемые значения |
Пределы допускаемой относительной погрешности, % |
Т емпературный коэффициент (%/оС), не более |
|
|
Частота F |
Период T |
||
|
Синусоидальный сигнал 1) |
|||
|
3 Гц < F < 10 Гц |
333 мс > T > 100 мс |
±0,1 |
±0,0002 |
|
10 Гц < F < 100 Гц |
100 мс > T > 10 мс |
±0,03 |
|
|
100 Гц < F < 1 кГц |
10 мс > T > 1 мс |
±0,01 |
|
|
1 кГц < F < 300 кГц |
1 мс > T > 3,3 мкс |
±0,009 |
|
|
Прямоугольный сигнал 2) |
|||
|
10 Гц < F < 300 кГц |
100 мс > T > 3,3 мкс |
±0,008 |
±0,0002 |
|
тируется при уровне входного напряжения (скз) не менее 5 % от тапазона напряжения и не менее 10 мВ. мируется при амплитуде входного напряжения не менее 10 % от тапазона напряжения. |
|||
|
1) Погрешность нор верхнего предела д1 2) Погрешность нор верхнего предела д1 |
|||
Таблица 9 - Измерение напряжения высокоскоростным АЦП
|
Верхний предел диапазона 1) |
Входное сопротивление |
Пределы допускаемой абсолютной погрешности измерения постоянного 2,3) напряжения 7 |
Температурный коэффициент (/оС), не более 2) |
|
100 мВ |
>10 ГОм (10 ±0,1) МОм |
±(4-10-U + 2-10-4-Du) |
±(2,5-10-5-U + 3-10-5-Du) |
|
1 В; 10 В |
±(3-10-4-U + M0^Du) |
±(2,5-10-5-U + Ы0-5^) |
|
|
100 В; 1000 В |
(10 ±0,1) МОм |
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 1000 В, для которого максимальное измеряемое значение выше на 1 %.
2) U - значение измеряемого напряжения; DU - верхний предел диапазона.
3) Частота дискретизации 1 кГц, цифровой фильтр с усреднением 100 отсчетов.
|
Таблица 10 - И |
змерение силы тока высокоскоростным АЦП |
||
|
Верхний предел диапазона 1) |
Сопротивление внутреннего шунта |
Пределы допускаемой абсолютной погрешности измерения силы 2,3) постоянного тока |
Температурный коэффициент (/оС), не более 2) |
|
100 мкА |
1 кОм |
±(7-10-4Т + 5-10-4-Di) |
±(340-Ч + 3,5^10-5^Di) |
|
1 мА |
100 Ом |
±(7-10-4Т + 3-10-4-Di) |
|
|
10 мА |
10 Ом |
±(5-10-4Т + 3-10-4-Di) |
|
|
100 мА |
1 Ом |
±(2^10-5Т + 3,5^10-5^Di) |
|
|
1 А |
0,1 Ом |
±(7-10-4Т + 3-10-4^) |
±(4^10-5Т + 3,5^10-5^Di) |
|
3 А |
0,1 Ом |
±(9-10-4Т + 4-10-4-Di) |
|
|
10 А 4) |
0,005 Ом |
±(2,5-10-3Т + 8-10-4-Di) |
±(640-M + 1^10-4^Di) |
|
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %. 2) I - значение измеряемой силы тока; DI - верхний предел диапазона. 3) Частота дискретизации 1 кГц, цифровой фильтр с усреднением 100 отсчетов. |
|||
|
Г абаритные размеры (без ручки), мм |
ширина |
глубина |
высота |
|
|
214 |
357 |
88 |
||
|
Масса, кг, не более |
4,54 |
|||
|
Напряжение сети питания, В |
от 90 до 264 |
|||
|
Частота сети питания, Гц |
50; 400 |
|||
|
Потребляемая мощность, Вт, не более |
DMM6500 |
DAQ6510 |
||
|
50 |
65 |
|||
|
Рабочие условия применения температура окружающего воздуха, °С относительная влажность воздуха, % |
от 0 до 50 до 80 при температуре 35 °С |
|||
наносится на лицевую панель корпуса мультиметров в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 12.
Таблица 12 - Комплектность мультиметров
|
Наименование и обозначение |
Кол-во |
|
Мультиметр Keithley DMM6500 / Keithley DAQ6510 |
1 шт. |
|
Кабель сетевой тип A1 |
1 шт. |
|
Пара измерительных кабелей |
1 шт. |
|
Кабель интерфейсный USB A/B |
1 шт. |
|
Коммуникационные платы KTTI-RS232, KTTI-GPIB, KTTI-TSP |
по заказу |
|
Модули мультиплексора (для DMM6500) |
по заказу |
|
Модули коммутации (для DAQ6510) |
по заказу |
|
Руководство по эксплуатации |
1 шт. |
|
Методика поверки 06500^^2018 |
1 шт. |
осуществляется по документу KI6500/МП-2018 «ГСИ. Мультиметры Keithley DMM6500, Keithley DAQ6510. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 30.12.2018 г. Основные средства поверки:
- калибратор многофункциональный Fluke 5730A с усилителем Fluke 5725A; регистрационный номер 60407-15;
- мультиметр Agilent 3458A; регистрационный номер 25900-03;
- меры электрического сопротивления универсальные однозначные МС 3080М номиналами 1; 10 Q с классом точности 0,001; регистрационный номер 61295-15;
- генератор сигналов произвольной формы Tektronix AFG3021C; регистрационный номер 53102-13;
- магазин емкости Р5025; регистрационный номер 5395-76.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса мультиметров в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мультиметрам Keithley DMM6500, Keithley DAQ6510
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1 •10" до 2 40 Гц
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 ^ 30 А
ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления (приказ Росстандарта от 15.02.2016 г. № 146)
ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 1106 Гц (приказ Росстандарта от 14.05.2016 г. № 575)
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
ГОСТ 8.371-80. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
