Номер в госреестре | 74293-19 |
Наименование СИ | Логгеры |
Обозначение типа СИ | PROMODEM |
Изготовитель | Общество с ограниченной ответственностью "Аналитик ТелекомСистемы" (ООО "Аналитик-ТС"), г. Москва |
Год регистрации | 2019 |
Срок свидетельства | 05.03.2029 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Логгеры PROMODEM (далее - логгер) предназначены для измерений и преобразований аналоговых электрических сигналов (сопротивление, сила и напряжение постоянного тока, количество импульсов) поступающих от первичных измерительных преобразователей (далее -ПИП), в значения физических величин с последующей обработкой, представлением, регистрацией, хранением и передачей измерительной информации.
Принцип действия логгеров основан на измерении и аналого-цифровом преобразовании электрических выходных сигналов от ПИП и их последующей обработке.
Конструктивно логгеры представляют собой микропроцессорное устройство, состоящее
из:
- микроконтроллера;
- АЦП;
- часов;
- запоминающего устройства;
- последовательного асинхронного интерфейса RS-485 или RS-232;
- абонентской радиостанции, поддерживающей стандарты:
- GSM и Bluetooth;
- 3G (UMTC);
- LTE (NB-Iot);
- Wi-Fi.
Передача информации во внешние цепи осуществляется по стандартным интерфейсам типа RS-232, RS-485, а также по беспроводным каналам связи, таким как GSM и Bluetooth, 3G (UMTC), LTE (NB-Iot), Wi-Fi.
Логгеры обеспечивают измерение, преобразование и представление в виде значений измеряемой физической величины, аналоговые сигналы от ПИП следующих видов:
- ПИП с выходными аналоговыми сигналами силы и напряжения постоянного тока по ГОСТ 26.011-80;
- термопреобразователи сопротивления (ТС) с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009;
- термоэлектрические преобразователи (ТП) с НСХ по ГОСТ Р 8.585-2001;
- ПИП с импульсными выходами.
Типы и количество измерительных каналов (далее - ИК) зависят от конкретного исполнения логгера. Исполнения и модификации, в которых выпускаются логгеры, представлены в таблице 1.
Логгер P | ROMODEM | Описание исполнения | ||||||
1 | A | B | C | D | k | Символы в позиции «A» - тип беспроводного канала связи «B» - тип проводного интерфейса «C» - тип корпуса и питания «D» - измеряемые параметры «k» - код локализации | ||
1 | 1 | х | х | х | k | Беспроводной канал связи отсутствует | ||
1 | 2 | х | х | х | k | Беспроводной канал связи GSM/Bluetooth | ||
1 | 3 | х | х | х | k | Беспроводной канал связи 3G (UMTS) | ||
1 | 4 | х | х | х | k | Беспроводной канал связи LTE (NB-Iot) | ||
1 | 7 | х | х | х | k | Беспроводной канал связи WiFi | ||
1 | х | 0 | х | х | k | Проводной интерфейс RS-485 | ||
1 | х | 1 | х | х | k | Проводной интерфейс RS-232 | ||
0 | х | k | Пластмассовый корпус с уровнем защиты IP65, питание от одной батарей D-SIZE | |||||
1 | х | k | Алюминиевый корпус с уровнем защиты IP68, питание от двух батарей D-SIZE | |||||
2 | х | k | Пластмассовый корпус с уровнем защиты IP65, питание от встроенного аккумулятора, заряжаемого от сети переменного тока с напряжением от 85 до 264 В, частотой от 47 до 55Гц | |||||
3 | х | k | Пластмассовый корпус с уровнем защиты IP65 и защитой от ультрафиолета, питание от аккумулятора, заряжаемого солнечной панелью | |||||
9 | х | k | Без корпусной вариант исполнения, питание от напряжения постоянного тока от 3 до 4 В | |||||
F | х | k | Без корпусной вариант исполнения, устанавливаемый в корпус заказчика, питание от напряжения постоянного тока от 3 до 4 В | |||||
х | 0 | k | Два дискретных входа, два счетных входа | |||||
х | 1 | k | Два дискретных входа, два счетных входа, два аналоговых входа по напряжению в диапазоне от 0.4 до 2 В, выход напряжения 4.5 В | |||||
х | 2 | k | Два дискретных входа, два счетных входа, два аналоговых входа по току в диапазоне от 4 до 20 мА, выход напряжения 15 В | |||||
х | 3 | k | Два дискретных входа, два счетных входа, два аналоговых входа измерения сопротивления (от термопреобразователя сопротивления) | |||||
х | 5 | k | Два дискретных входа, два счетных входа, два аналоговых входа по напряжению (от термоэлектрического преобразователя) | |||||
х | х | k | код локализации не влияющий на метрологические и функциональные характеристики, допустимые значения: отсутствует, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, a, b, c, d, e, f |

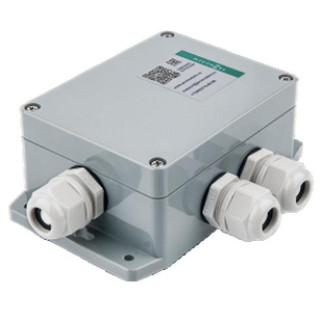

Общий вид логгеров в различных корпусах приведен на рисунках 1-4.
Защита от несанкционированного доступа осуществляется пользователем посредством опломбирования логгеров и линий связи, а также изготовителем посредством опломбирования интерфейса доступа к программированию логгера. Схема пломбировки от несанкционированного доступа представлена на рисунках 1 -5.
Место опломбирования
Программное обеспечение (ПО) логгеров записывается в энергонезависимую память на этапе производства, метрологически значимая часть ПО не может быть изменена в процессе эксплуатации.
Защита метрологически значимого ПО от несанкционированного изменения обеспечивается при помощи пломб в соответствии с рисунком 5.
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014.
Идентификационные данные ПО представлены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Metrolog 120 |
Номер версии (идентификационный номер ПО) | не ниже v.02.ХХ |
Цифровой идентификатор метрологически значимого ПО | 82F7EF83 |
Алгоритм вычисления цифрового идентификатора | CRC32 |
Метрологические и технические характеристики логгеров приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
Наименование характеристики | Значение |
Параметры входов для подключения ПИП: - термопреобразователи сопротивления по ГОСТ 6651-2009 с номинальной статической характеристикой - термоэлектрические преобразователи по ГОСТ Р 8.585-2001 с номинальной статической характеристикой - ПИП с унифицированным токовым выходным сигналом силы постоянного тока, мА - ПИП с унифицированным токовым выходным сигналом напряжения постоянного тока, В - ПИП с импульсным выходным сигналом: - длительность входных импульсов (при заданном верхнем пределе частоты следования импульсов 20; 40; 80; 2000 Гц), мс, не менее - верхний предел частоты следования импульсов, Гц - максимальное количество импульсов, регистрируемое на каждом входе, до переполнения, шт | Pt100 Тип J от 0 до 20; от 4 до 20 от 0 до 2; от 0,4 до 2 20,0; 10,0; 6,0; 0,2 20; 40; 80; 2000 232 - 1 |
Диапазон измерений температуры, °С: - ИК температуры с термопреобразователями сопротивления - ИК температуры с термоэлектрическими преобразователями | от -200 до +600 от -200 до +1100 |
Наименование характеристики | Значение |
Пределы допускаемой абсолютной погрешности измерения входного аналогового сигнала (частотный или числоимпульсный) и преобразования его в значение измеряемой физической величины, импульс | ±1 на 10000 импульсов |
Пределы допускаемой абсолютной погрешности измерения входного аналогового сигнала (сопротивление) и преобразования его в значение температуры, °C: - при температуре окружающей среды от 0 до +40 включ. °С - при температуре окружающей среды от -40 до 0 °С и св. +40 до +70 включ. °С | ±1 ±2 |
Пределы допускаемой абсолютной погрешности измерения входного аналогового сигнала (ТЭДС) и преобразования его в значение температуры, °C: - при температуре окружающей среды от 0 до +40 включ. °С - при температуре окружающей среды от -40 до 0 °С и св. +40 до +60 включ. °С - при температуре окружающей среды св. +60 до +70 включ. °С: - в диапазоне измерений от -200 до 0 °С - в диапазоне измерений от 0 до +1100 °С | ±2 ±4 ±10 ±4 |
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерения входного аналогового сигнала (сила постоянного тока) и преобразования его в значение измеряемой физической величины, %: - при температуре окружающей среды от 0 до +40 включ. °С - при температуре окружающей среды от -40 до 0 °С и св. +40 до +70 включ. °С | ±0,05 ±0,1 |
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерения входного аналогового сигнала (напряжение силы постоянного тока) и преобразования его в значение измеряемой физической величины, %: - при температуре окружающей среды от 0 до +40 включ. °С - при температуре окружающей среды от -40 до 0 °С и св. +40 до +70 включ. °С | ±0,05 ±0,075 |
Пределы допускаемой абсолютной погрешности текущего времени, секунд в сутки: - при температуре окружающей среды от 0 до +40 включ. °С - при температуре окружающей среды от -40 до 0 °С и св. +40 до +70 включ. °С | ±5 ±10 |
Примечания: 1 Диапазон измерений физической величины, получаемой от ПИП с выходными аналоговыми сигналами силы и напряжения постоянного тока, выбирается при программировании логгеров и отображается в единицах измеряемой физической величины не менее чем четырьмя десятичными разрядами. 2 Пределы допускаемой абсолютной погрешности измерения входного аналогового сигнала (ТЭДС) и преобразования его в значение температуры указаны без учета компенсации температуры холодного спая. |
Наименование характеристики | Значение |
Параметры электрического питания, В: | 3,6 |
Габаритные размеры (динахширинахвысота), мм, не более: - условное обозначение корпуса «С» = 0, «С» = 1; «С» = 2 - условное обозначение корпуса «С» = 3 - условное обозначение корпуса «С» = 9 | 190x160x100 450x340x130 100x120x30 |
Масса, кг, не более: - условное обозначение корпуса «С» = 0; «С» = 2 - условное обозначение корпуса «С» = 1 - условное обозначение корпуса «С» = 3 - условное обозначение корпуса «С» = 9 | 0,6 1,2 3,0 0,3 |
Условия эксплуатации: о/"ч - температура окружающей среды, С - для IP65 относительная влажность воздуха при +35 °С и более низких температурах без конденсации влаги, %, не более - для IP68 погружение в воду на глубину не более 2 м, на время не более, час - атмосферное давление, кПа | от -40 до +70 95 100 от 84 до 106,7 |
Степень защиты по ГОСТ 14254-2015 | IP65; IP68 |
Средний срок службы, лет | 15 |
наносится на корпус в виде наклейки, а также на титульный лист паспорта типографским способом.
Комплектность логгеров приведена в таблице 5.
Таблица 5 - Комплектность
Наименование | Обозначение | Количество |
Логгер PROMODEM* с монтажным комплектом | - | 1 шт. |
Паспорт | 26.20.16-120-11438828-17 ПС | 1 экз. |
Методика поверки | 26.20.16-120-11438828-17 МП | 1 экз.** |
Комплект программного обеспечения и документации | 120-CD | 1 шт.*** |
м на поставку. на сайте производителя www.promodem.ru, | ||
* Исполнение определяется договоро ** Методика поверки представлена бумажная копия поставляется по требованию *** Программное обеспечение и производителя www.promodem.ru электронн заказчика. | ||
заказчика. документация представлена на сайте ый носитель поставляется по требованию |
осуществляется по документу 26.20.16-120-11438828-17МП «Логгеры PROMODEM. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 05.10.2018 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 35062-07;
- мера электрического сопротивления однозначная P3030, класс точности 0,002, R=100 Ом, рег. № 18445-99;
- генератор сигналов специальной формы АКИП-3418/1, рег. № 66780-17.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ТУ 26.20.16-120-11438828-17 Логгеры PROMODEM. Технические условия
Зарегистрировано поверок | 171 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
