| Номер в госреестре | 74301-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б-IV У1-0,5/10Р/10Р/10Р/-600/5 |
| Изготовитель | ООО НПП "ИТРАН", г.Екатеринбург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 110E-IV У1-0,5/10Р/10Р/10Р/-600/5 (далее по тексту -трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в сетях переменного тока напряжением 110 кВ частоты 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. По конструкции трансформаторы представляют собой опорное одноступенчатое устройство, с одной вторичной обмоткой для измерения и тремя вторичными обмотками для защиты.
Трансформаторы состоят из первичной и вторичных обмоток, изолированных кабельной бумагой и помещенных в фарфоровую покрышку, заполненную трансформаторным маслом.
Вторичные обмотки намотаны на тороидальные магнитопроводы, изолированы друг от
друга.
Выводы первичной обмотки укреплены в фарфоровой покрышке. Крепление фарфоровой покрышки к основанию механическое. Основание трансформатора представляет собой сварную коробку, в которой расположен клеммник с выводами вторичных обмоток.

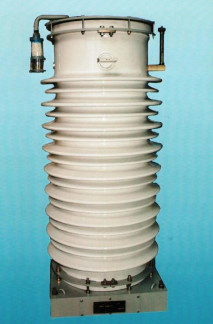

Общий вид трансформатора, схема пломбировки от несанкционированного доступа представлены на рисунке 1. _
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток, А | 600 |
| Номинальный вторичный ток, А | 5 |
| Число вторичных обмоток | 4 |
| Номинальная вторичная нагрузка, В А, при cos ф = 0,8 | 20; 30 |
| Номинальная частота, Гц | 50 |
| Класс точности: | |
| - для измерений | 0,5; 1,0 |
| - для защиты | 10Р |
| Номинальная предельная кратность обмоток для защиты | 20 |
| Номинальный коэффициент безопасности приборов, не более | 15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - высота | 1560 |
| - диаметр | 720 |
| Масса, кг, не более | 500 |
| Средняя наработка на отказ, ч, не менее | 200000 |
| Средний срок службы до списания, лет | 25 |
| Климатическое исполнение по ГОСТ 15150-69 | У1 |
наносится на титульный лист паспорта типографским способом, на табличку технических данных трансформатора.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформаторы тока (заводские номера: 566, 527, 557, 466, 604, 594, 606, 555, 599, 613, 596, 605, 600, 468, 593, 556, 610, 490, 612, 484, 464) | ТФЗМ 110Б-ГУ У1-0,5/10Р/ 10Р/ 10Р/-600/5 | 21 шт. |
| Паспорт | ИТР.671214.001 ПС | 21 экз. |
| Руководство по эксплуатации | ИТР.671214.001 РЭ | 1 экз. |
осуществляется по документу ГОСТ 8.217 - 2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- эталон 2 разряда по ГОСТ Р 8.859 - 2013 единицы коэффициента и угла масштабного преобразования синусоидального тока в диапазоне от 1 А / 5 А до 3000 А / 5 А (Трансформатор тока эталонные двухступенчатые ИТТ-3000.5, рег. номер в Федеральном информационном фонде 19457-00);
- прибор сравнения КНТ-03, рег. номер в Федеральном информационном фонде 24719-03. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110Б-1У У1-0,5/10Р/10Р/10Р/-600/5
ГОСТ Р 8.859 - 2013 ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 21 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
