Государственный реестр средств измерений

Трансформаторы тока ТОГФМ, 74302-19

74302-19
Трансформаторы тока ТОГФМ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты на номинальные напряжения 110 и 220 кВ.
Карточка СИ
Номер в госреестре 74302-19
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТОГФМ
Изготовитель ООО "ЗЭТО-Газовые Технологии", г.Великие Луки
Год регистрации 2019
Срок свидетельства 05.03.2024
МПИ (интервал между поверками) 12 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТОГФМ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты на номинальные напряжения 110 и 220 кВ.

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы - опорные, с фарфоровой либо полимерной покрышкой, газонаполненные, одноступенчатые, с несколькими вторичными обмотками для измерений и учета и для защиты, с несколькими коэффициентами трансформации.

Первичная обмотка трансформаторов состоит из блоков переключения первичной обмотки, внутренних стержней, наружных токоведущих шин. При изменении положения перемычек в блоках переключения первичной обмотки изменяется путь протекания первичного тока (или количество витков первичной обмотки). Минимальному коэффициенту трансформации будет соответствовать положение перемычек, при котором ток от вывода Л1 до Л2 будет протекать через все токоведущие части последовательно, максимальному - при котором ток будет протекать только через внутренние токоведущие стержни.

Блок вторичных обмоток закреплен на изоляторе, крепящемся к переходному фланцу закреплённому на покрышке трансформатора. Провода вторичных обмоток пропущены через стойку, находящуюся внутри покрышки.

Элементы первичной обмотки закреплены на резервуаре, который закреплен на фарфоровой либо полимерной покрышке, установленной на основании трансформаторов.

В качестве главной изоляции в трансформаторах применяется элегаз (смесь элегаза и азота). Параметры элегаза (смеси) контролируются сигнализатором плотности с температурной компенсацией.

На основании трансформаторов установлен обратный клапан для подкачки элегаза.

Для защиты резервуара от разрыва при превышении внутреннего давления (например, при избыточном заполнении газом или внутреннем дуговом перекрытии) в верхней части резервуара расположен защитный узел с предохранительной мембраной для сброса давления.

На основании трансформаторов размещена табличка технических данных. Содержание таблички соответствует ГОСТ 7746-2015.

Выводы вторичных обмоток помещены в клеммную коробку, закрываемую пломбируемой скобой.

Трансформаторы изготавливаются в исполнениях: ТОГФМ - 110, ТОГФМ - 220, которые отличаются номинальным напряжением, длиной пути утечки, габаритными размерами и массой.

Рабочее положение трансформаторов в пространстве - вертикальное.

Общий вид трансформаторов представлен на рисунках 1 и 2.

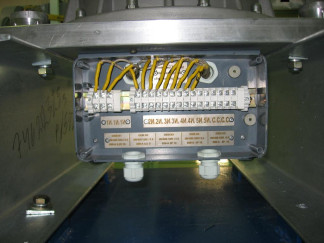

Общий вид клеммной коробки трансформатора представлен на рисунке 3.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

ТОГФМ - 110

ТОГФМ - 220

Номинальное напряжение, кВ

110

220

Наибольшее рабочее напряжение, кВ

126

252

Номинальный первичный ток (I1ном), А

от 50 до 4000

Наибольший рабочий первичный ток, А

по ГОСТ 7746-2015

Диапазон первичных токов, % от значения

11ном

от 1 до 200

Номинальный вторичный ток (12ном), А

1 и/или 5

Количество вторичных обмоток 1) :

-    для учета, измерений и АИИС КУЭ

-    для защиты (РЗА)

1; 2; 3 2; 3; 4; 5

Классы точности вторичных обмоток:

-    для учета и (или) измерения

-    для защиты

0,1; 0,2S; 0,2; 0,5S; 0,5 5Р;10Р

Номинальная вторичная нагрузка, В-А:

-    при cos ф2 = 1

-    при cos ф2 = 0,8

0,5; 1; 2; 2,5; 5 от 3 до 100

Номинальный коэффициент безопасности вторичных обмоток для измерений и учета

от 5 до 20

Номинальная предельная кратность вторичных обмоток для защиты

от 10 до 40

Номинальная частота напряжения сети, Гц

50

Примечание

1) - вторичные обмотки могут иметь отпайки, необходимые для требуемого значения номинального первичного тока

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

ТОГФМ - 110

ТОГФМ - 220

Габаритные размеры, мм, не более:

- высота

2380

3305

- длина

1030

1142

- ширина

647

832

Масса в заполненном элегазом состоянии, кг

450 ± 30

700 ± 30

Климатическое исполнение и категория

размещения по ГОСТ 15150-69

У1, УХЛ1*, УХЛ1

Средний срок службы, лет

40

Средняя наработка до отказа, ч

2-106

Знак утверждения типа

наносится на табличку технических данных трансформатора способом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока ТОГФМ

-

1 шт.

Руководство по эксплуатации

ИВЕЖ.671214.001 РЭ

1 экз.1)

Паспорт

ИВЕЖ.671214.001 ПС

1 экз.

Руководство по эксплуатации сигнализатора плотности

-

1 экз. 2)

1)    - на партию из 3 трансформаторов, поставляемых в один адрес

2)    - на партию трансформаторов, поставляемых в один адрес

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» и документу ИВЕЖ.671214.001 РЭ «Трансформаторы тока ТОГФМ. Руководство по эксплуатации», утвержденного в части раздела 3 «Поверка» ФГУП «УНИИМ» 12 ноября 2018 г. Основные средства поверки:

- рабочий эталон 2 разряда по ГОСТ Р 8.859-2013 единиц коэффициента и угла масштабного преобразования синусоидального тока (трансформаторы тока измерительные лабораторные ТТИ-5000.51, регистрационный номер в Федеральном информационном фонде 55278-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.859-2013 ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки ТУ 3414-086-49040910-2010 Трансформаторы тока ТОГФМ. Технические условия
