| Номер в госреестре | 74313-19 |
| Наименование СИ | Преобразователи точки росы |
| Обозначение типа СИ | FAS-SW |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел"), Московская обл., г. Дедовск |
| Год регистрации | 2019 |
| Срок свидетельства | 05.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи точки росы FAS-SW (далее по тексту - преобразователи) предназначены для непрерывных измерений температуры точки росы газа на узлах коммерческого учета газа и в технологических процессах, требующих контроля данных параметров качества газа.
Преобразователь предназначен для измерения температуры точки росы в соответствии с ГОСТ Р 53763-2009 и СТО Газпром 089-2010 в природном газе или других газах при рабочем давлении.
Принцип действия преобразователей основан на сорбционном методе измерения температуры точки росы. Принцип действия сорбционно-емкостного сенсора основан на зависимости диэлектрической проницаемости влагочувствительного слоя, размещенного между двумя электродами, один из которых влагопроницаем для воздействий окружающей среды. Тем самым сенсор влажности представляет собой миниатюрный конденсатор. Молекулы воды из анализируемого газа свободно проникают сквозь влагопроницаемый электрод в адсорбционный слой. Молекулы воды обладают высоким дипольным моментом, поэтому их присутствие в адсорбирующем слое изменяет диэлектрическую проницаемость среды между проводящими слоями (обкладками конденсатора), тем самым изменяя ёмкость конденсатора.
Сенсор установлен на корпусе преобразователя и закрыт колпачком, обеспечивающим его защиту от механических повреждений и свободный доступ анализируемой среды.
Преобразователи не имеют индикации измеренных значений. Измеренные значения можно получить, подключив по пассивному аналоговому каналу 4...20 мА внешние телекоммуникационные системы.
Взрывозащищенность преобразователей обеспечена видом взрывозащиты — «искробезопасные цепи» по ГОСТ Р 30852.1-2002. Маркировка преобразователей по взрывозащите — 1Ex ib IIC T6 Gb. Преобразователи имеют сертификат соответствия требованиям Технического регламента таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Преобразователи имеют возможность монтажа непосредственно в поток (на трубопровод) или в измерительную камеру (газоподвод).
Преобразователи, в зависимости от условий и способов применения, могут комплектоваться дополнительными принадлежностями или входить в комплект поставки систем для определения влажности.
Общий вид преобразователей и обозначение места нанесения знака поверки представлены на рисунке 1. Пломбирование преобразователей не предусмотрено.

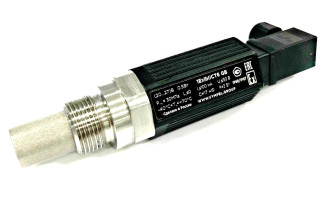

Рисунок 1 - Общий вид преобразователей влажности FAS-SW и обозначение места
нанесения знака поверки
Программное обеспечение (далее - ПО) преобразователей - встроенное, предназначено для обеспечения работы преобразователей в соответствии с их техническими и метрологическими характеристиками. Метрологические характеристики преобразователей оценены с учетом влияния на них встроенного ПО. Встроенное ПО по уровню защиты ПО средства измерения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», согласно Р 50.2.077-2014, и не требует специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных изменений метрологически значимой части ПО СИ и измеренных данных.
Встроенная версия ПО указана на наклейке на электронной плате внутри корпуса преобразователей. Идентификационные данные встроенного ПО преобразователей приведены в таблице 1.
Таблица 1. Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ДТР-Ex |
| Номер версии (идентификационный номер) ПО | 1.01 |
| Цифровой идентификатор ПО | 0x2E2C01F55E3444C7109F4CB98B86D5BC |
| Алгоритм вычисления контрольной суммы ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон измерений температуры точки росы, °С | Диапазон I | от -70 до +20 |
| Диапазон II | от -100 до +20 | |
| Пределы абсолютной погрешности при измерении температуры точки росы, °С, | В диапазоне от -80 (включ.) до +20 °С | ±2,0 |
| В диапазоне от -100 до -80 °С (не включ.) | ±3,0 | |
| Наименование характеристики | Значение |
| Рабочее давление исследуемого газа, МПа, не более | 30,0 |
| Расход исследуемого газа через измерительную камеру, л/мин | от 0,5 до 5 |
| Температура анализируемого газа, °С | от - 40 до +60 |
| Маркировка взрывозащиты | 1Ex ib IIC T6 Gb |
| Выходной сигнал | 4 - 20 мА |
| Напряжение питания, В | от 20 до 27 пост. ток |
| Потребляемая мощность, Вт, не более | 0,5 |
| Степень защиты оболочки преобразователя | IP66/IP67 |
| Условия эксплуатации: - температура окружающей среды, °С | от - 40 до +70 |
| Г абаритные размеры (высота х ширина х глубина), мм, не более | 120x30x30 |
| Масса, кг, не более (без измерительной камеры) | 0,2 |
наносится на шильд на корпусе преобразователей методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Основной комплект | ||
| ВМПЛ2.848.016 | Преобразователь точки росы FAS-SW в комплекте со следующим дополнительным оборудованием и принадлежностями: | 1 |
| ВМПЛ7.850.001 | Колпачок транспортировочный | 1 |
| ВМПЛ8.035.018 | Г азоподвод | 1 |
| EN 175301-803 | Разъем, розетка тип С | 1 |
| ВМПЛ2.848.016 РЭ | Преобразователь точки росы FAS-SW. Руководство по эксплуатации | 1 |
| ВМПЛ2.848.016 МП | Преобразователь точки росы FAS-SW. Методика поверки | 1 |
| ВМПЛ2.848.016 ФО | Преобразователь точки росы FAS-SW. Формуляр | 1 |
| Свидетельство о поверке | 1 | |
| Оборудование, поставляемое по спецзаказу | ||
| Соединительный кабель. | ||
| Источник питания DR-60-24 (или аналог) | ||
| Блок внешней индикации измеренных значений | ||
| Барьер искробезопасности НБИ-11П (или аналогичный) | ||
осуществляется по документу ВМПЛ2.848.016 МП «Преобразователи точки росы FAS-SW. Методика поверки», утвержденному Восточно-Сибирским филиалом ФГУП «ВНИИФТРИ» 13.12.2018 г.
Основные средств поверки:
Вторичный эталон единицы объемной доли влаги в диапазоне значений от 0,2...20000 млн-1, единицы температуры точки росы / инея в диапазоне значений от минус 80.30 °С 2.2.ГЭХ.0001.2016 Максимальная неопределенность при воспроизведении температуры точки росы ± 0,15 °С.
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде голографической наклейки наносится на корпус преобразователя (рис. 1). Знак поверки в виде оттиска поверительного клейма наносится на Свидетельство о поверке.
Приведены в эксплуатационном документе.
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»
ВМПЛ2.848.016 ТУ Преобразователи точки росы FAS-SW
| Зарегистрировано поверок | 142 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
