| Номер в госреестре | 74315-19 |
| Наименование СИ | Счетчики электрической энергии трехфазные многофункциональные |
| Обозначение типа СИ | СМАРТБИТ ST 2000-12 |
| Изготовитель | ООО "ПромЭнерго", г. Зеленодольск |
| Год регистрации | 2019 |
| Срок свидетельства | 05.03.2024 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные многофункциональные СМАРТБИТ ST 2000-12 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.
В составе счетчиков, предназначенных для установки в щиток, присутствует жидкокристаллический дисплей (далее - ЖК-дисплей).
В состав счетчиков могут входить до четырех отдельных гальванически развязанных от сети дискретных выходов и до четырех отдельных гальванически развязанных от сети дискретных входов.
Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса удаленного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже.
Структура условного обозначения СМАРТБИТ ST 2000-12 -W- 230 *5(10) - 0,5S/1 -R P B In Оп Z U G E
Наличие интерфейса Ethernet
Наличие встроенного GSM/GPRS модема
Наличие резервного питания
Наличие радио интерфейса:
Z - ZigBee0
F1 - радиоинтерфейс 433 МГц F2 - радиоинтерфейс 868 МГц L1 - радиоинтерфейс LPWAN 433 МГц
L2 - радиоинтерфейс LPWAN 868 МГц
Наличие дискретного выхода п - количество выходов если более 1
Наличие дискретного входа п - количество входов если более 1
Наличие реле управление нагрузкой
Наличие интерфейса PLC
Наличие интерфейса RS-485: R - Один интерфейс R2 - Два интерфейса
Класс точности
Активной/Реактивной
Энергии
Номинальный ток (Максимальный ток) - А
Номинальное напряжение - В
Вариант исполнения W - Установка в щиток С - установка на опору
При отсутствии опции отсутствует и соответствующий символ в условном обозначении.
Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифные программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).
Счетчики дополнительно обеспечивают измерение следующих параметров:
- фазных напряжений;
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013);
- фазных токов;
- частоты сети;
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013);
- активной мгновенной мощности по каждой фазе;
- реактивной мгновенной мощности по каждой фазе;
- полной мгновенной мощности по каждой фазе;
- коэффициентов мощности по каждой фазе.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 9999999);
- заводского номера счетчика (до 13 символов);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2 ч 00 мин в последнее воскресенье марта, переход на зимнее время осуществляется в последнее воскресенье октября в 3 ч 00 мин);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения (конфигуратор счетчика).

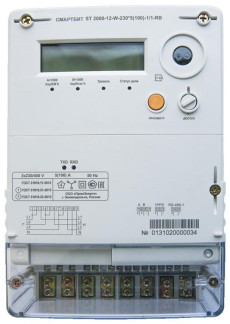

Общий вид средства измерений представлен на рисунках 1 - 3.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 1-2.
000032
| '"ОЙАРТЕИТ ST HX»-ia.C4W3llM)-1J1-B } | |
| 3jdttWWV Я1М}Л 50 Kt | |
| госшиммк Огостншшп! | iMIOOQ HiphWh |
№ 0134020й00£)32
| Jff | lL*u | Г | ■h | P L1 | |
| L2 | L2 | ||||
| L3 | L3 | ||||
| N | N | ||||
Место установки пломбы с оттиском знака поверки
Программное обеспечение (ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. ПО аппаратно защищено от записи, что исключает возможность его несанкционированной настройки и вмешательств, приводящих к искажению результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) для вариантов исполнений | ST 2000-12-W | ST 2000-12-C |
| Идентификационное наименование ПО | ST3 | ST4 |
| Номер версии (идентификационный номер) ПО | 1.0 | |
| Цифровой идентификатор ПО | 9292 | С027 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC | |
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Таблица 2 - Классы точности счетчиков
| Обозначение исполнения счетчика | Класс точности при измерении энергии | |
| Активной (по ГОСТ 31819.21-2012, ГОСТ 31819.22-2012) | Реактивной (по ГОСТ 31819.23-2012) | |
| СМАРТБИТ ST 2000-12-x-x-0.5-x...x | 0,5S | - |
| СМАРТБИТ ST 2000-12-x-x- 1-x.x | 1 | - |
| СМАРТБИТ ST 2000-12-x-x-2-x...x | 2 | - |
| СМАРТБИТ ST 2000-12-x-x-1/1-x...x | 1 | 1 |
| СМАРТБИТ ST 2000-12-x-x-1/2-x...x | 1 | 2 |
| СМАРТБИТ ST 2000-12-x-x-0,5S/1-x...x | 0,5S | 1 |
| СМАРТБИТ ST 2000-12-x-x-0,5S/2-x...x | 0,5S | 2 |
| СМАРТБИТ ST 2000-12-x-x-0,2S/1-x...x | 0,2S | 1 |
| СМАРТБИТ ST 2000-12-x-x-0,2S/2-x...x | 0,2S | 2 |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.
Таблица 3 - Максимальные значения стартовых токов счетчиков
| Тип включения счётчика | Класс точности счетчика | |||||
| 1 ГОСТ 31819.21 2012 | 2 ГОСТ 31819.21 2012 | 0,2S ГОСТ 31819.22 2012 | 0,5S ГОСТ 31819.22 2012 | 1 ГОСТ 31819.23 2012 | 2 ГОСТ 31819.23 2012 | |
| Непосредственное | 0,0025 1б | 0,005 1б | 0,001 1б | 0,0025 1б | 0,005 1б | |
| Трансформаторного включения | 0,002 1ном | 0,003 1ном | 0,001 1ном | 0,002 1ном | 0,003 1ном | |
Пределы относительных погрешностей при измерении положительного и отрицательного отклонения напряжения, положительного и отрицательного отклонения частоты, длительности провала напряжения, глубины провала напряжения, длительности перенапряжения указаны в таблице 4.
Таблица 4 - Пределы допускаемой относительной/абсолютной погрешности измерений
| параметров электрической сети (по ГОСТ 32144-2013, ГОСТ 30804.4.30-20 | 13) | |||
| Положительного и отрицательного отклонения напряжения, % | Положительного и отрицательного отклонения частоты, % | Длительность провала напряжения, с | Г лубина провала напряжения, % | Длительность перенапряжения, с |
| ±0,4 | ±0,08 | ±1 | ±0,4 | ±1 |
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное фазное напряжение, В | 57,7; 100; 230 |
| Базовый или номинальный ток, А | 5; 10 |
| Максимальный ток, А | 10; 50; 60; 80; 100 |
| Диапазон входных сигналов: - сила тока - напряжение - коэффициент мощности | от 0,051б (0,011 ном или 0,021ном) до 1макс (от 0,75 до 1,2) Uhom 0,8 (емкостная) от 1,0 до 0,5 (индуктивная) |
| Рабочий диапазон изменения частоты измерительной сети счетчика, Гц | 50±7,5 |
| Пределы основной абсолютной погрешности хода часов, с/сут | ±0,5 |
| Пределы основной абсолютной погрешности хода часов при отключенном питании счетчика, с/сут | ±1 |
Таблица 6 - Основные технические характеристики
| Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт-ч) | от 800 до 8000 |
| Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар-ч) | от 800 до 8000 |
| Количество десятичных знаков отсчетного устройства, не менее | 8 |
| Разрешающая способность счетного механизма отсчетного устройства, кВтч, не менее | 0,01 |
| Полная мощность, потребляемая каждой цепью тока (при базовом токе, нормальной температуре и номинальной частоте), В • А, не более | 0,5 |
| Полная (активная) мощность, потребляемая каждой цепью напряжения (при номинальном значении напряжения, нормальной температуре и номинальной частоте), В А, не более | 10 |
| Длительность хранения информации при отключении питания, лет, не менее | 30 |
| Срок службы батареи, лет, не менее | 16 |
| Число тарифов, не менее | 4 |
| Число временных зон, не менее | 12 |
| Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии | 24 36 |
| Глубина хранения значений электрической энергии на начало суток, суток, не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии | 93 128 |
| Глубина хранения значений электрической энергии на начало интервала 30 минут, суток, не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии | 93 128 |
| Глубина хранения значений электрической энергии, потребленной за интервал 30 минут, суток, не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии | 93 128 |
| Интервал усреднения мощности для фиксации профиля нагрузки, минут | 30 |
| Глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток1), не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии | 93 128 |
| Количество записей в журнале событий, не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии | 384 1000 |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии | 1 2 |
| Степень защиты от пыли и влаги по ГОСТ 142542015 | IP51, IP54, IP64 |
| Скорость обмена информацией по интерфейсам, бит/с | 9600 |
| Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: - W - C | 315x178x95 250x250x120 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +70 от 40 до 80 от 96 до 104 |
| Срок службы счетчика, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее, | 200000 |
| 1) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения „отымется по формуле Dx, где /„ - те^™ интервал усреднения мощности, минут; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток. | |
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Счетчик электрической энергии трехфазный многофункциональный | СМАРТБИТ ST 2000-12 | 1 шт. | Исполнение соответствует заказу |
| Пломба свинцовая | - | 1 - 3 шт. | В зависимости от типа корпуса |
| Леска пломбировочная | - | 1 - 3 шт. | |
| Формуляр | ПРЭМ 419.00.000 ФО | 1 шт. | В бумажном виде |
| Руководство по эксплуатации | ПРЭМ 419.00.000 РЭ | 1 шт. | В электронном виде |
| Методика поверки | РТ-МП-5657-551-2018 | 1 шт. | |
| Руководство оператора | ПРЭМ 419.00.000 РО | 1 шт. | |
| Индикаторное устройство | - | 1 шт. | Поставляется только со счетчиками в корпусных исполнениях «С» |
| Кронштейн для крепления на опоре ЛЭП | - | 1 шт. | Поставляется только со счетчиками в корпусных исполнениях «С» |
| Упаковка | - | 1 шт. | Потребительская тара |
| Конфигурационное программное обеспечение | - | 1 шт. | В электронном виде |
осуществляется по документу РТ-МП-5657-551-2018 «ГСИ. Счетчики электрической энергии трехфазные многофункциональные СМАРТБИТ ST 2000-12. Методика поверки», утвержденному ФБУ «Ростест-Москва» 05.12.2018 г.
Основные средства поверки:
- система переносная поверочная PTS 3.3C (регистрационный номер в Федеральном информационном фонде 60751-15);
- установки для проверки электрической безопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 19971-00);
- устройство синхронизации времени УСВ-3 (регистрационный номер в Федеральном информационном фонде 64242-16);
- калибратор электрической мощности Fluke 6100A (регистрационный номер в Федеральном информационном фонде 33864-07);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и на корпус счетчика в виде пломбы.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности
1 и 2
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ТУ 422860-419-10485056-17 (ПРЭМ 419.00.000 ТУ) Счетчики электрической энергии трехфазные многофункциональные СМАРТБИТ ST 2000-12. Технические условия
