| Номер в госреестре | 74320-19 |
| Наименование СИ | Базовые комплексы времени и частоты |
| Изготовитель | ЗАО "Время-Ч", г.Нижний Новгород |
| Год регистрации | 2019 |
| Срок свидетельства | 14.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Базовые комплексы времени и частоты (далее - БКВЧ) предназначены для хранения единиц времени и частоты, а также функционирования в составе эталонных комплексов времени и частоты.
Принцип действия БКВЧ основан на воспроизведении единиц времени и частоты стандартами частоты и времени водородными и передаче размеров единиц времени и частоты потребителю.
Конструктивно БКВЧ состоят из:
- четырех хранителей единиц времени и частоты на базе высокоточных стандартов частоты и времени водородных (далее - СЧВВ);
- аппаратуры внутренних сличений по времени;
- аппаратуры внутренних сличений по частоте;
- аппаратуры энергоснабжения (в том числе безаварийного).
В процессе эксплуатации на БКВЧ выполняются внутренние сличения. При этом определяются взаимные относительные разности частот СЧВВ при интервале времени измерения 1 час и взаимные расхождения шкал времени СЧВВ.
БКВЧ физически воспроизводят частоту СЧВВ.
БКВЧ формируют высокостабильные синусоидальные сигналы частоты 5, 10, 100 МГц и импульсные сигналы шкалы времени с периодом 1 с от СЧВВ.
БКВЧ осуществляют:
- измерение относительной нестабильности частоты каждого СЧВВ и внешних источников относительно любого генератора группы. При измерениях возможно использование следующих методов:
а) метода сравнения двух сигналов и вычисление статистических функций, характеризующих нестабильность и разность частот двух сигналов;
б) метода обработки трех сигналов (метод трех генераторов) с вычислением нестабильности частоты отдельного сигнала;
в) метода сравнения двух сигналов с исключением собственных шумов компаратора фазового многоканального;
- измерение относительного расхождения ШВ каждого СЧВВ и внешних источников относительно ШВ любого генератора группы;
- сбор и обработку результатов измерений;
- документирование информации по хранению частоты, проверку работоспособности всей аппаратуры и отображение результатов работы в виде протоколов и графиков;
- ведение базы данных результатов работы БКВЧ.

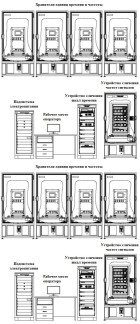

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
| *1 | ||||
Место нанесения знака поверки
Программное обеспечение (ПО) делится на интегрированное в измерительные устройства и установленное на вычислительную машину, входящую в состав БКВЧ. Метрологически значимой частью является ПО, идентификационные данные которого приведены в таблице 1.
ПО предназначено для управления работой БКВЧ, организации и выполнения измерительных задач, хранения и обработки результатов измерений, отображения результатов работы в виде протоколов и графиков, документирования информации по хранению групповой частоты и шкалы времени и проверке работоспособности аппаратуры, входящей в состав БКВЧ.
Защита от возможности несанкционированного влияния на ПО и измерительную информацию производится путем авторизации пользователя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентиф икационные данные (признаки) | Значение | ||
| 1 | 2 | 3 | |
| Наименование ПО | компаратор фазовый многоканальный ЯКУР.411146.030 | программа управления компаратором фазовым многоканальным ЯКУР.411146.030 | монитор оператора БКВЧ |
| Номер версии (идентификационный номер) ПО | не ниже 2.3 (ROM) не ниже 0020 (CPLD) | не ниже 1.0 | не ниже Ver.1.0.5926.25379 |
Таблица 2 - Метрологические характеристики БКВЧ
| Наименование характеристики | Значение |
| Номинальные значения частоты выходных сигналов, Гц | 1; 5106; 1,0107; 1,0108 |
| Среднее квадратическое значение напряжения выходных синусои | |
| дальных сигналов на нагрузке 50 Ом, В | 1,0±0,2 |
| Параметры импульсного сигнала частотой 1 Гц на нагрузке 50 Ом: | |
| полярность | положительная |
| период следования, с | 1 |
| амплитуда импульсов, В; | от 2,5 до 5,0 |
| длительность импульсов, мкс | от 10 до 20 |
| длительность фронта, нс, не более | 3,0 |
| Среднее квадратическое относительное двухвыборочное отклонение (СКДО) частоты выходного сигнала 5 МГц при интервале времени измерения, не более: | 1,51013 |
| 1 с | |
| 10 с | 3,010-14 |
| 100 с | 7,0 • 1015 |
| 1 ч | 1,51015 |
| 1 сутки* | 3,010-16 |
| Спектральная плотность мощности фазовых шумов в одной боковой полосе сигнала 5 МГц при отстройке от несущей частоты, дБ/Гц, не более: | |
| 10 Гц | -130 |
| 100 Гц | -140 |
| 1 кГц | -150 |
| 10 кГц | -150 |
| Наименование характеристики | Значение |
| СКДО частоты выходного сигнала 5 МГц, вносимое устройством сличения частоты сигналов (КФМ), при интервале времени измерения, не более: 1 с 10 с 100 с 1 ч 1 сутки | 6,01014 1,01014 2,01015 3.01016 1.01016 |
| Среднее квадратическое отклонение результатов измерений интервалов времени, нс, не более | 0,1 |
| * СКДО при интервале времени измерения 1 сутки нормируется за вычетом относительного среднего изменения частоты | |
Таблица 3 - Технические характеристики БКВЧ
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 25 °С, %, не более - скорость изменения температуры, °С/сут, не более - атмосферное давление, кПа | от 20 до 25 80 ±0,3 от 84 до 106 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50,0±1,0 |
| Потребляемая мощность, кВ А, не более | 14 |
| Г абаритные размеры (длина х ширина х высота), мм: - хранитель единиц времени и частоты ЯКУР.411711.020; - устройство сличения частот сигналов ЯКУР.411711.017; - устройство сличения шкал времени ЯКУР.411711.014; - рабочее место оператора ЯКУР.411711.014; - подсистема электропитания ЯКУР.436218.001. | 1130x1025x2100 1130x1025x2100 800x600x1745 1085x750x1350 800x600x1600 |
| Масса, кг, не более | 2850 |
наносится типографским способом на титульные листы эксплуатационных документов и на лицевую сторону устройств сличения частот и шкал времени из БКВЧ в виде наклейки или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы БКВЧ.
Таблица 4 - Комплектность БКВЧ
| Наименование | Обозначение | Количество |
| 1 Базовый комплекс времени и частоты в | ЯКУР.411735.010 | 1 шт. |
| составе: | ||
| 1.1 Хранитель единиц времени и частоты: | ЯКУР.411711.020 | 4 шт. |
| - термокамера | ЯКУР.564529.002 | 1 шт. |
| - стандарт частоты и времени водородный | ЯКУР.411141.037 | 1 шт. |
| 1.2 Устройство сличения частот сигналов: | ЯКУР.411711.017 | 1 шт. |
| - термокамера | ЯКУР.564529.002 | 1 шт. |
| - шкаф | DK 7821.200 | 1 шт. |
| - усилитель сигналов ВЧ | ЯКУР.468732.012 | 4 шт. |
| - компаратор фазовый многоканальный | ЯКУР.411146.030 | 2 шт. |
| - конвертор интерфейсов | Nport 5650-16 | 1 шт. |
| 1.3 Устройство сличения шкал времени: | ЯКУР.411711.018 | 1 шт. |
| - шкаф | DK 7820.510 | 1 шт. |
| - измеритель интервалов времени | SR-620 | 1 шт. |
| - коммутатор сигналов ВЧ | ЯКУР.468347.009 | 2 шт. |
| - усилитель импульсных сигналов | ЯКУР.468749.001 | 4 шт. |
| - конвертер интерфейсов | Nport 5650-16 | 1 шт. |
| - сетевой коммутатор | DES-1024D | 1 шт. |
| - адаптер | KA 7520 | 1 шт. |
| - УВМ RAMEC GALE Custom W | 4013-001-45508240-2005 ТУ | 1 шт. |
| 1.4 Рабочее место оператора: | ЯКУР.411711.014 | 1 шт. |
| - УВМ RAMEC GALE Custom W | 4013-001-45508240-2005 ТУ | 1 шт. |
| - КВМ переключатель | KH1508Ai | 1 шт. |
| - адаптер | KA 7520 | 1 шт. |
| - стол | ЯКУР.301313.011 | 1 шт. |
| - кресло | Ch-300AXSN/Blak-JP-15 | 1 шт. |
| 1.5 Подсистема электропитания: | ЯКУР.436218.001 | 1 шт. |
| - шкаф | DK 7821.410 | 1 шт. |
| - источник бесперебойного питания | PW9130i3000R-XL2U | 1 шт. |
| - внешняя батарея | PW9130N3000R-EBM2U | 3 шт. |
| 1.6 Комплект ЗИП-О: | 1 шт. | |
| - усилитель сигналов ВЧ | ЯКУР.468732.012 | 1 шт. |
| - компаратор фазовый многоканальный | ЯКУР.411146.030 | 1 шт. |
| - измеритель интервалов времени | SR-620 | 1 шт. |
| - коммутатор сигналов ВЧ | ЯКУР.468347.009 | 1 шт. |
| - усилитель импульсных сигналов | ЯКУР.468749.001 | 1 шт. |
| - кабель ВЧ (N - N) | ЯКУР.685670.440 | 16 шт. |
| 2 Комплект документов по программному обеспечению согласно спецификации | RU.ЯКУР.00104-01 | 1 экз. |
| 3 Комплект эксплуатационных документов согласно ведомости эксплуатационных документов: | ЯКУР.411735.010ВЭ | 1 экз. |
| 3.1 Руководство по эксплуатации (2 части) | ЯКУР.411735.010РЭ | 2 экз. |
| 3.2 Формуляр | ЯКУР.411735.010ФО | 1 экз. |
| 3.3 Методика поверки | 411735.010-714-18 МП | 1 экз. |
осуществляется по документу 411735.010-714-18 МП «Базовые комплексы времени и частоты. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 04.06.2018 г.
Основные средства поверки:
- компаратор фазовый многоканальный Ч7-315 (регистрационный номер 63875-16 в Федеральном информационном фонде);
- осциллограф цифровой DS0-X3012A (регистрационный номер 48998-12 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого БКВЧ с требуемой точностью.
Знак поверки наносится на лицевую сторону устройств сличения шкал времени из состава БКВЧ и на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерения времени и частоты (приказ Федерального агентства по техническому регулированию и метрологии (Росстадарта) № 1621 от 31.07.2018 г.)
| Зарегистрировано поверок | 13 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
