| Номер в госреестре | 74334-19 |
| Наименование СИ | Система информационно-измерительная |
| Обозначение типа СИ | ИИС-5557/3 |
| Изготовитель | ФГУП "ЦНИИ машиностроения", г.Королев |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система информационно-измерительная ИИС-5557/3 (далее - система) предназначена для измерений электрического сопротивления постоянному току, соответствующего значениям амплитуды динамической деформации.
Принцип действия системы основан на измерении отношения напряжения в диагонали резистивного моста к установленному напряжению питания модуля измерительного для резистивных мостовых схем NI PXIe-4331 (далее - модуль NI PXIe-4331). Под воздействием деформации возникает изменение сопротивления тензорезистора (первичного измерительного преобразователя (ПИП), не входящего в состав системы), которое приводит к разбалансу резистивного моста и изменению напряжения на его диагонали. Измеряемое напряжение с диагонали резистивного моста поступает на программируемый дифференциальный усилитель, после чего в АЦП модуля NI PXIe-4331 производится преобразование мгновенного значения напряжения аналогового сигнала в двоичный цифровой код и обработке в контроллере NI PXIe-8133 с последующей выдачей информации на внешние устройства в виде, удобном для пользователя.
Конструктивно система включает в себя:
- базовый блок в виде шасси настольного исполнения NI PXIe-1075 на 18 слотов (гнезд) с установленными контроллером NI PXIe-8133 и семнадцатью модулями NI PXIe-4331 с терминальными блоками NI TB-4330;
- источник бесперебойного питания, монитор и принтер.
Система также включает в себя экранированные кабельные линии, соединяющие тензорезисторы и модули NI PXIe-4331 через терминальные блоки NI TB-4330. Количество измерительных каналов (ИК) 136.
Структурная схема ИК системы представлена на рисунке 1.

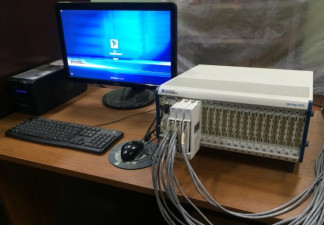

Общий вид системы, место нанесения знака утверждения типа и пломбировки представлены на рисунке 2.
Защита от несанкционированного доступа предусмотрена в виде пломбировки верхнего винта модулей и контроллера и входного пароля контроллера.
Включает общее и специальное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 7, имеющая лицензию конечного пользователя, среда графического программирования LabVIEW Professional Development System for Windows (Eng), драйверы NI-DAQmx driver software и утилита конфигурирования системы, проверки и калибровки модулей Measurement & Automation Explorer configuration utility (МАХ).
В состав специального ПО входит программа управления системой и архивирования данных Sbor4331. Она защищены от несанкционированного доступа к системе любых лиц, кроме сопровождающих программистов специальными паролями. Целостность специального ПО обеспечивается обязательной проверкой контрольных сумм перед началом испытаний.
Программа Sbor4331, относящаяся к типу LabVIEW Instrument, является метрологически значимой частью ПО системы и предназначена для многоканальных измерений мгновенных значений амплитуды деформации при испытаниях конструкций специальных изделий на воздействие кратковременной нагрузки, а также для отображения и архивирования результатов измерений.
Таблица 1 - Идентификационные данные
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sbor4331 |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 34ca66f24e7df7aea79380e97a317f47 |
| Алгоритм вычисления идентификатора ПО | MD5 |
Программа Sbor4331 и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Состав и метрологические характеристики ИК системы с входящими электрическими сигналами от ПИП
| Характеристики ИК | Характеристики ПИП | |||||||
| Наименование ИК | Ко ли че- ство ИК | Диапазон измерений сопро-тивле-ния, Ом | Пределы допускаемой приведенной погрешности, % | Тип аппаратуры ИК | Наиме нование ПИП | Диапазоны измерений амплитуды деформации, мкм/м | Пределы допускаемой от-носитель-ной по-грешности, % | |
| измерений со-противления | пересчитанные для измерений амплитуды деформации* | |||||||
| ИК сопротивления постоянному току, соответствующего значениям амплитуды динамической деформации | 136 | от 118,8 до 121,2 от 346,5 до 353,5 от 990 до 1010 | ±0,2 (Y от ВПИ)** | ±6,0 (Y от ДИ)*** | Контроллер NI PXIe-8133 Модуль NI PXIe-4331 | Тензоре- зистор FLA-5- 23-1L Розетка тензоре- зисторов FRA-5- 23-1L | от -50000 до +50000 | ±2,0 |
| * Расчет в соответствии с документом Ф.Р.1.28.2018.30688 «Методика измерений динамических деформаций при испытаниях конструкций и изделий РКТ на ударную прочность» ** у от ВПИ - погрешность, приведенная к верхнему пределу измерений *** у от ДИ - погрешность, приведенная к диапазону измерений контролируемого параметра | ||||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон частот | от 10 Гц до 10 кГц |
| Габаритные размеры, мм, не более: - длина | 1100 |
| - ширина | 1750 |
| - высота | 1400 |
| Масса, кг, не более | 54 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, ° С | от +10 до +30 |
| - относительная влажность окружающего воздуха при температуре 25 оС, %, не более | 80 |
| - атмосферное давление, кПа (мм рт.ст.) | от 96 до 104 (от 720 до 780) |
| Параметры питания от сети переменного тока: - напряжение, В | от 198 до 242 |
| - частота, Гц | от 49 до 51 |
| Потребляемая мощность, В А, не более | 1900 |
наносится методом компьютерной графики на титульный лист формуляра и в виде наклейки на лицевой панели шасси.
Таблица 4 - Комплектность системы
| Наименование | Обозначение, заводской номер | Количество, штук |
| 1 Система информационно-измерительная в составе: | ИИС-5557/3 | 1 |
| 1.1 Шасси с блоком питания 240 В | NI PXfe-1075, 16C7DE2 | 1 |
| 1.2 Модуль измерительный для резистивных мостовых схем (на 8 входов) | NI PXfe-4331, 180FE67, 17FF5E6, 17FF5DF, 17FF5EA, 180FE68, 1772763, 180FE6F, 18302B4, 18302B9, 180FE61, 180FE64, 180FE60, 180FE56, 180FE5A, 17FF5E5, 180FE6A, 1772764 | 17 |
| 1.3 Терминальный блок | NI TB-4330, 1837AA8, 1837ABC, 1837ABE, 1837AA7, 1837AAA, 837AA3, 183B468, 1837AB7, 1837AA5, 183B460, 1837AAD, 1837A8E, 1837A9C, 1837A98, 1837A99, 1837A91, 1837A90 | 17 |
| 1.4 Контроллер | NI PXIe-8133, б/н | 1 |
| 1.5 Сетевой кабель питания шасси | 1 | |
| 1.6 Программное обеспечение | 1 | |
| 1.7 Экранированная стационарная кабельная линия | МКШЭ5х0,75 | 80 |
| 1.8 Экранированная переносная кабельная линия | МКШЭ5х0,75 | 80 |
| 1.9 ЖК монитор | DELL | 1 |
| 1.10 Клавиатура компьютерная | 1 | |
| 1.11 Мышь компьютерная оптическая | 1 | |
| 1.12 Портативный DVD-RW привод USB | Kreolz DD-1 | 1 |
| 1.13 Активная акустическая система (2*2 Вт) | SPK-330 USB | 1 |
| 1.14 Принтер | ML-2851nd | 1 |
| 1.15 Источник бесперебойного питания 1500 ВА | BNT-1500AP | 1 |
| 2 Ведомость ЗИП-О | 5557-1647-17 ЗИ | 1 |
| 3 Общий вид системы | 5557-1647-17 ОВ | 1 |
| 4 Схема электрическая структурная | 5557-1647-17 Э1 | 1 |
| 5 Руководство оператора | 5557-1647-17 РО | 1 |
| 6 Руководство по эксплуатации | 5557-1647-17 РЭ | 1 |
| 7 Формуляр | 5557-1647-17 ФО | 1 |
| 8 Инструкция. Система информационно-измерительная ИИС-5557/3. Методика поверки | 5557-1647-17 МП | 1 |
осуществляется по документу 5557-1647-17 МП «Инструкция. Система информационноизмерительная ИИС-5557/3. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 25 сентября 2018 г.
Основное средство поверки:
- магазин сопротивлений Р4831-М1 (регистрационный номер 48930-12 в Федеральном информационном фонде).
Допускается применение аналогичного средства поверки, обеспечивающего определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
Приказ Росстандарта от 15.02.2016 №146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»
Ф.Р.1.28.2018.30688 Методика измерений динамических деформаций при испытаниях конструкций и изделий РКТ на ударную прочность Техническая документация изготовителя
