| Номер в госреестре | 74335-19 |
| Наименование СИ | Терминалы многофункциональные интерфейсные |
| Обозначение типа СИ | ВЕКТОР-ТМИ |
| Изготовитель | Общество с ограниченной ответственностью "ОКБ Вектор" (ООО "ОКБ Вектор"), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 14.03.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Терминалы многофункциональные интерфейсные ВЕКТОР-ТМИ (далее - терминал) предназначены для измерений аналоговых электрических сигналов (сила постоянного тока) и получения цифровых сигналов, поступающих от преобразователей первичных измерительных (далее - ППИ), с последующим преобразованием в значения физических величин и выработкой выходных унифицированных сигналов силы постоянного тока, дискретных (релейных) или цифровых сигналов на основании полученной и обработанной измерительной информации.
Принцип действия терминалов основан на измерении и аналого-цифровом преобразовании электрических выходных сигналов, получаемых от ППИ, а также получении цифровых сигналов от ППИ с последующей выработкой выходных унифицированных аналоговых сигналов силы постоянного тока, дискретных (релейных) сигналов или цифровых сигналов на основании полученной и обработанной измерительной информации. Полученные от ППИ данные выводятся на сенсорный дисплей в графическом виде.
Согласно классификации ГОСТ Р 8.596, терминалы относятся к комплексным компонентам измерительных систем.
Конструктивно терминалы состоят из:
- корпуса с сенсорно-графическим дисплеем;
- платы расширения (модификация платы определяет количество каналов ввода-вывода).
Терминалы имеют функцию отображения, регистрации, хранения и передачи
измерительной информации.Передача информации во внешние цепи осуществляется по стандартным интерфейсам типа RS-232, RS-485, Ethernet, аналоговые выводы (от 4 до 20 мА).
Терминалы обеспечивают измерение, преобразование и представление в виде значений измеряемой физической величины, аналоговые сигналы от ППИ с выходными аналоговыми сигналами силы постоянного тока по ГОСТ 26.011-80.
Модификации, в которых выпускаются терминалы, отличаются друг от друга габаритными размерами, массой, количеством аналоговых и дискретных входов и выходов, а также количеством портов связи.

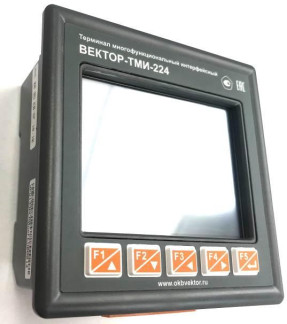

Общий вид терминалов приведен на рисунке 1.
Защита от несанкционированного доступа осуществляется посредством опломбирования корпуса терминала и позиционного переключателя режима программирования, а также при помощи системы условных секретных комбинаций символов (паролей), ограничивающей доступ к настройкам терминалов. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Терминалы имеют встроенное программное обеспечение (далее - ВПО), устанавливаемое в энергонезависимую память при выпуске из производства. При эксплуатации ВПО не может быть изменено, загружено или прочитано через какой-либо интерфейс.
Защита ВПО терминалов от несанкционированного изменения обеспечивается пломбированием позиционного переключателя режима программирования и корпуса терминала (рисунок 2).
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014.
Идентификационные данные ВПО представлены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Наименование ВПО | Программное обеспечение «ВЕКТОР-ТМИ» |
| Идентификационное наименование ВПО | TMI |
| Номер версии (идентификационный номер ВПО) | Не ниже v1.0 |
| Цифровой идентификатор ВПО | - |
| Алгоритм вычисления цифрового идентификатора ВПО | - |
Метрологические и технические характеристики терминалов приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений входных аналоговых сигналов и формирования выходных аналоговых сигналов силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности к диапазону измерений входного аналогового сигнала (сила постоянного тока) и преобразования его в значение измеряемой физической величины, % | ±0,1 |
| Пределы допускаемой основной приведенной погрешности к диапазону формирования выходных аналоговых сигналов, % | ±0,1 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % | ±0,05 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа - напряжение питания, В | от +15 до +25 от 30 до 80 от 84 до 106,7 24 |
| Примечание - Диапазон измерений физической величины, получаемой от ППИ с выходными аналоговыми сигналами силы постоянного тока, выбирается при программировании терминалов и отображается в единицах измеряемой физической величины не менее чем одним десятичным разрядом. | |
| ВЕКТОР-ТМИ-А Б В | ||||
| «А» - Код конструктивных параметров | ||||
| «А» Функция | 1 | 2 | 3 | 4 |
| Сенсорный экран | 3,5" | 3,5" | 4,3" | 4,3" |
| Максимальное разрешение, точек | 320х240 | 320х240 | 480х272 | 480х272 |
| Клавиши управления, шт. | - | 5 | - | 5 |
| Г абаритные размеры, мм | 103х103х53 | 103х103х53 | 131х105х54 | 131х105х54 |
| Температура эксплуатации, °С | от -20 до +50 | от -20 до +50 | от -20 до +50 | от -20 до +50 |
| Напряжение питания, В | от 12 до 48 | от 12 до 48 | от 12 до 48 | от 12 до 48 |
| Потребляемая мощность, Вт | 2 | 2 | 2,5 | 2,5 |
| «Б» - Код параметров внешних подключений | ||||
| «Б» Функция | 1 | 2 | ||
| Количество COM-портов RS-232/RS-485 | 2 | 2 | ||
| Количество USB-портов vl. 1 | 1 | 1 | ||
| Количество портов Ethernet | 0 | 1 | ||
| Количество портов 10/100 Mbit/s | 0 | 1 | ||
| «В» - Код параметров платы расширения | ||||
| «В» Функция | 1 | 2 | 3 | 4 |
| Количество аналоговых входов (каналов), AI | 4 | - | 4 | - |
| Количество аналоговых выходов (каналов), АО | - | 2 | 2 | 4 |
| Количество дискретных входов (каналов), DI | 4 | 4 | 4 | 4 |
| Количество дискретных (релейных) выходов (каналов), DO (RLO) | 4 | 4 | 4 | 4 |
| Наименование характеристики | Значение |
| Получение цифровых сигналов от ППИ | RS-485, Ethernet |
| Степень защиты по ГОСТ 14254-2015, по передней панели | IP65 |
| Масса, кг, не более | 0,35 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -20 до +50 90 от 84 до 106,7 |
| Средний срок службы, лет | 15 |
наносится на корпус в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность терминалов приведена в таблице 5.
Таблица 5 - Комплектность терминалов
| Наименование | Обозначение | Количество |
| Терминал многофункциональный интерфейсный ВЕКТОР-ТМИ | ВЕКТОР-ТМИ | 1 шт. |
| Паспорт | ВГАР.468157.001 ПС | 1 экз. |
| Руководство оператора | ВГАР.468157.001 РО | 1 экз. |
| Руководство по эксплуатации | ВГАР.468157.001 РЭ | 1 экз. |
| Методика поверки | МЦКЛ.0256.МП | 1 экз. |
осуществляется по документу МЦКЛ.0256.МП «Терминалы многофункциональные интерфейсные ВЕКТОР-ТМИ. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 23.11.2018 г.
Основные средства поверки:
- калибратор токовой петли Fluke 705, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29194-05.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ТУ 26.51.43-001-38352196-2018 Терминалы многофункциональные интерфейсные ВЕКТОР-ТМИ. Технические условия
| Зарегистрировано поверок | 614 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
