| Номер в госреестре | 74337-19 |
| Наименование СИ | Радиоприемные устройства измерительные |
| Обозначение типа СИ | АРС-4-2/АРС-8-2/АРС-10-2/АРС-13-2 |
| Изготовитель | ЗАО НПЦ фирма "НЕЛК", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 14.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиоприемные устройства измерительные «АРС-4-2/АРС-8-2/АРС-10-2/АРС-13-2» (далее - приемники) предназначены (совместно с измерительными антеннами) для измерений частот и уровней сигналов побочных электромагнитных излучений и наводок при проведении специальных исследований и контроля уровней защищенности объектов информационных технологий.
Принцип действия приемников основан на селективном приеме электромагнитных сигналов, поступающих на вход приемника, и измерении их частоты и уровня.
Конструктивно приемник исполнен в виде моноблока с двумя радиочастотными входами: вход 1 (Master) и вход 2 (Slave). Управление работой приемников осуществляется программным продуктом дистанционно через интерфейс Ethernet (MWR-SFP 1 Гбит/с) в формате вывода данных: вещественный спектр (дБм), комплексный спектр, временная выборка
(I/Q).
Приемники позволяют проводить измерения среднего, пикового (максимальное и минимальное значение), квазипикового, среднего квадратического значения уровней входных радиосигналов, частоты несущего колебания и его спектральных составляющих, индикации результатов измерений уровней в виде гистограмм уровней сигнала (режим измерительного приемника), либо в виде спектра сигнала (режим анализатора спектра).
Приемники выпускаются в следующих модификациях (отличающихся диапазоном рабочих частот): «АРС-4-2», «АРС-8-2», «АРС-10-2» и «АРС-13-2».

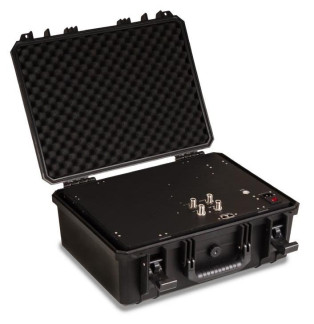

Внешний вид приемника, место пломбировки от несанкционированного доступа, места нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рисунке 1.
Метрологически значимая часть программного обеспечения (ПО) систем представляет программный продукт: специализированное ПО MWR_GUI.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MWR GUI |
| Номер версии (идентификационный номер) ПО | v. 3.1 |
| Цифровой идентификатор ПО | 2442E7F89E9BECE4E1CB4 429520D732A |
| Алгоритм вычисления контрольной суммы исполняемого кода | md5 |
Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц: | |
| для «АРС-4-2» | от 0,000008 до 4,0 |
| для «АРС-8-2» | от 0,000008 до 8,5 |
| для «АРС-10-2» | от 0,000008 до 10,0 |
| для «АРС-13-2» | от 0,000008 до 13,5 |
| Динамический диапазон (для всех модификаций) измерений | |
| уровня сигнала, дБ, не менее | |
| в диапазоне частот от 8 кГц до 1 МГц включ. | 124 |
| в диапазоне частот св. 1 до 100 МГц включ. | 139 |
| в диапазоне частот св. 0,1 до 8,0 ГГц включ. | 148 |
| в диапазоне частот св. 8 до 13 ГГц включ. | 144 |
| в диапазоне частот св. 13,0 до 13,5 ГГц включ. | 139 |
| Пределы допускаемой абсолютной погрешности измерений | ±2 |
| уровня синусоидального сигнала, дБ, не более | |
| Средний уровень собственных шумов (для всех модификаций) | |
| дБм/Гц, не более | |
| в диапазоне частот от 8 кГц до 1 МГц включ. | - 140 |
| в диапазоне частот св. 1 до 100 МГц включ. | - 155 |
| в диапазоне частот св. 0,1 до 8,0 ГГц включ. | - 164 |
| в диапазоне частот св. 8 до 13 ГГц включ. | - 160 |
| в диапазоне частот св. 13,0 до 13,5 ГГц включ. | - 155 |
| Уровень избирательности (для всех модификаций), дБ, не | 90 |
| менее | |
| Уровень спектральной плотности мощности фазовых шумов на | |
| отстройке 10 кГц от несущей, дБн/Гц, не более: | |
| с опцией MWR-ULPN | |
| для несущей 1 ГГц (для всех модификаций) | - 130 |
| для несущей 10 ГГц (для модификации «АРС-13-2») | - 110 |
| без опции MWR-ULPN | |
| для несущей 1 ГГц (для всех модификаций) | - 107 |
| для несущей 10 ГГц (для модификации «АРС-13-2») | - 90 |
| Максимальная ширина полосы пропускания, МГц, не менее | 260 |
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 315 х 435 х 120 |
| Масса, кг, не более | 7 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более | от +5 до +40 90 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус приемника методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Радиоприемное устройство измерительное АРС-4-2 Радиоприемное устройство измерительное АРС-8-2 Радиоприемное устройство измерительное АРС-10-2 Радиоприемное устройство измерительное АРС-13-2 | ЛИБЮ.464349.024-02 ЛИБЮ.464349.024-11 ЛИБЮ.464349.024-21 ЛИБЮ.464349.024-31 | 1 (по заказу) |
| Руководство по эксплуатации | ЛИБЮ.464349.024РЭ | 1 |
| Формуляр | ЛИБЮ.464349.024Ф0 | 1 |
| Методика поверки | - | 1 |
| Кейс | - | 1 |
осуществляется по документу МП 74337-19 «Инструкция. Радиоприемные устройства измерительные «АРС-4-2/АРС-8-2/АРС-10-2/АРС-13-2». Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 27.04.2018.
Основное средство поверки:
- генератор сигналов высокочастотный Г4-229 (регистрационный номер в Федеральном информационном фонде (рег. №) 48133-11);
- ваттметр поглощаемой мощности М3-108 (рег. № 30994-06);
- приемник измерительный R&S ESU8 (рег. № 41971-09);
- генератор сигналов Agilent E8257D (рег. № 53941-13);
- нагрузка согласованная из комплекта измерителя модулей коэффициентов передачи и отражения Р2-133 (рег. № 26316-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приемников с требуемой точностью.
Знак поверки наносится на корпус приемника методом наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГОСТ Р 53112-2008 Защита информации. Комплексы для измерений параметров побочных электромагнитных излучений и наводок. Технические требования и методы испытаний
ЛИБЮ.464349.024 ТУ Радиоприемные устройства измерительные «АРС-4-2», «АРС-8-2», «АРС-10-2», «АРС-13-2». Технические условия
