Номер в госреестре | 74348-19 |
Наименование СИ | Резервуары вертикальные стальные цилиндрические |
Обозначение типа СИ | РВСП-10000, РВСП-50000, РВСПА-50000 |
Изготовитель | ПАО "Транснефть", г.Москва |
Год регистрации | 2019 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВСП-10000, РВСП-50000, РВСПА-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических РВСП-10000, РВСП-50000, РВСПА-50000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и кровлей.
Тип резервуаров - наземный вертикальный сварной:
- со стационарной кровлей с понтоном (РВСП);
- со стационарной кровлей с понтоном из алюминиевого сплава (РВСПА).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные
патрубки, расположенные в нижней части резервуаров.
Резервуары расположены в резервуарных парках Акционерного общества «Транснефть-Прикамье» (АО «Транснефть-Прикамье»).
Адреса местонахождения резервуаров приведены в таблице 1.
Таблица 1
Номера резервуаров | Местонахождения, адрес |
1 | 2 |
Резервуары вертикальные стальные цилиндрические РВСП-10000 | |
2 | Удмуртское районное нефтепроводное управление (филиал Акционерного Общества «Транснефть - Прикамье) Юридический адрес: 426039, Удмуртская Республика, г. Ижевск, Воткинское шоссе, 174 (Резервуарный парк, НПС «Малая Пурга») |
14 | Альметьевское районное нефтепроводное управление (филиал Акционерного Общества «Транснефть - Прикамье») Юридический адрес: 423450, РТ, г. Альметьевск, пр. Строителей, д.24, (Резервуарный парк, НПС-3) |
Резервуары вертикальные стальные цилиндрические РВСП-50000 | |
6, 10 | Ромашкинское районное нефтепроводное управление (филиал Акционерного Общества «Транснефть - Прикамье) Юридический адрес: 423250, Республика Татарстан, г. Лениногорск, ул. Ленинградская, д.57 (Резервуарный парк, НПС «Калейкино») |
5 | Пермское районное нефтепроводное управление (филиал Акционерного Общества «Транснефть - Прикамье») Юридический адрес: 614065, г. Пермь, ул. Мира, 115а (Резервуарный парк, ЛПДС «Платина») |
1 | 2 |
Резервуары вертикальные стальные цилиндрические РВСПА-50000 | |
4 | Ромашкинское районное нефтепроводное управление (филиал Акционерного Общества «Транснефть - Прикамье) Юридический адрес: 423250, Республика Татарстан, г. Лениногорск, ул. Ленинградская, д.57 (Резервуарный парк, НПС «Калейкино») |

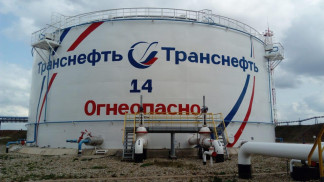

Общий вид резервуаров вертикальных стальных цилиндрических РВСП-10000, РВСП-50000, РВСПА-50000 представлен на рисунках 1-3.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение | |
РВСП-10000 | РВСП-50000 РВСПА-50000 | |
Номинальная вместимость, м3 | 10000 | 50000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
РВСП-10000 РВСП-50000 РВСПА-50000 | |
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +40 от 84,0 до 106,7 |
Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4
Наименование | Обозначение | Количество |
1 Резервуар вертикальный стальной цилиндрический | РВСП-10000 | 2 шт. |
2 Паспорт | - | 2 экз. |
3 Г радуировочная таблица | - | 2 экз. |
4 Резервуар вертикальный стальной цилиндрический | РВСП-50000 | 3 шт. |
5 Паспорт | - | 3 экз. |
6 Г радуировочная таблица | - | 3 экз. |
7 Резервуар вертикальный стальной цилиндрический | РВСПА-50000 | 1 шт. |
8 Паспорт | - | 1 экз. |
9 Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 55464-13;
- рулетка измерительная металлическая 2 класса точности Р100У2К, предел измерений от 0 до 100 м, регистрационный номер 55464-13;
- толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11;
- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
- нивелир электронный SDL30, предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер 19368-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
«Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637
«Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2016.24408
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-10000, РВСП-50000, РВСПА-50000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Зарегистрировано поверок | 11 |
Поверителей | 4 |
Актуальность данных | 06.11.2024 |
