| Номер в госреестре | 74350-19 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-1000, РВС-5000, РВС-10000, РВС-20000, РВСП-10000, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-1000, РВС-5000, РВС-10000, РВС-20000, РВСП-10000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-1000, РВС-5000, РВС-10000, РВС-20000, РВСП-10000, РВСП-20000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и кровлей.
Тип резервуаров - наземный вертикальный стальной:
- со стационарной кровлей без понтона (РВС);
- со стационарной кровлей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-1000, РВС-5000, РВС-10000, РВС-20000, РВСП-10000, РВСП-20000 расположены в резервуарных парках Акционерного общества «Транснефть - Дружба» (АО «Транснефть - Дружба»), номера резервуаров и их местонахождение приведены в таблице 1.
Таблица 1 - Номера резервуаров и их местонахождение
| Номера резервуаров | Местонахождение, адрес |
| 1 | 2 |
| Резервуары вертикальные стальные цилиндрические РВС-1000 | |
| 8, 9, 10 | Мичуринское районное управление линейная производственно -диспетчерская станция «Воронеж» (Мичуринское РУ ЛПДС «Воронеж»), 396333, Воронежская обл., Новоусманский район, п. Софьино д.1а |
| Резервуары вертикальные стальные цилиндрические РВС-5000 | |
| 1 | Куйбышевское районное управление линейная производственно -диспетчерская станция «Сызрань-1» (Куйбышевское РУ ЛПДС «Сызрань-1»), 446014, Самарская область, г. Сызрань, ул. Нефтебазная, 1б |
| Резервуары вертикальные стальные цилиндрические РВС-10000 | |
| 113 | Мичуринское районное управление линейная производственно -диспетчерская станция «Никольское» (Мичуринское РУ ЛПДС «Никольское»), 393740, Тамбовская обл., Мичуринский район, с. Новоникольское |
| Резервуары вертикальные стальные цилиндрические РВС-20000 | |
| 2 | Мичуринское районное управление линейная производственно -диспетчерская станция «Воронеж» (Мичуринское РУ ЛПДС «Воронеж»), 396333, Воронежская обл., Новоусманский район, п. Софьино д.1а |
| 116 | Мичуринское районное управление линейная производственно -диспетчерская станция «Никольское» (Мичуринское РУ ЛПДС «Никольское»), 393740, Тамбовская обл., Мичуринский район, с. Новоникольское |
| 1 | 2 |
| Резервуары вертикальные стальные цилиндрические РВСП-10000 | |
| 6, 10 | Куйбышевское районное управление линейная производственно -диспетчерская станция «Прибой» (Куйбышевское РУ ЛПДС «Прибой»), 446236, Самарская область, Безенчукский район, Промышленная зона 20 |
| 16 | Куйбышевское районное управление линейная производственно -диспетчерская станция «Воскресенка» (Куйбышевское РУ ЛПДС «Воскресенка»), 446213, Самарская область, г. Новокуйбышевск ул. Шоссейная 4 |
| 109 | Брянское районное управление линейная производственно - диспетчерская станция «8-Н» (Брянское РУ ЛПДС «8-Н»), 243315, Брянская обл., Унечский район, село Найтоповичи |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 13, 19 | Мичуринское районное управление линейная производственно -диспетчерская станция «Никольское» (Мичуринское РУ ЛПДС «Никольское»), 393740, Тамбовская обл., Мичуринский район, с. Новоникольское |

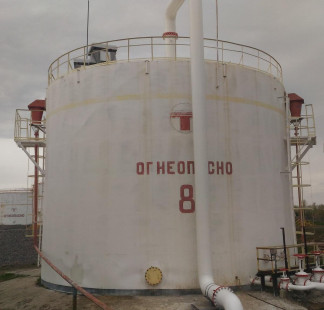

Общий вид резервуаров вертикальных стальных цилиндрических РВС-1000, РВС-5000, РВС-10000, РВС-20000, РВСП-10000, РВСП-20000 представлен на рисунках 1-6.
Нефтепродукт
Огнеопасно
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-1000, РВС-5000, РВС-10000, РВС-20000, РВСП-10000, РВСП-20000 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| РВС-1000 | РВС-5000 | РВС-10000 РВСП-10000 | РВС-20000 РВСП-20000 | |
| Номинальная вместимость, м3 | 1000 | 5000 | 10000 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,20 | ±0,10 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| РВС-1000 РВС-5000 РВС-10000 РВС-20000 РВС 1000 5000 РВСП-10000 РВСП-20000 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом.
Таблица 4
| Наименование | Обозначение | Количество |
| 1 Резервуар вертикальный стальной цилиндрический | РВС-1000 | 3 шт. |
| 2 Паспорт | - | 3 экз. |
| 3 Г радуировочная таблица | - | 3 экз. |
| 4 Резервуар вертикальный стальной цилиндрический | РВС-5000 | 1 шт. |
| 5 Паспорт | - | 1 экз. |
| 6 Г радуировочная таблица | - | 1 экз. |
| 7 Резервуар вертикальный стальной цилиндрический | РВС-10000 | 1 шт. |
| 8 Паспорт | - | 1 экз. |
| 9 Г радуировочная таблица | - | 1 экз. |
| 10 Резервуар вертикальный стальной цилиндрический | РВС-20000 | 2 шт. |
| 11 Паспорт | - | 2 экз. |
| 12 Градуировочная таблица | - | 2 экз. |
| 13 Резервуар вертикальный стальной цилиндрический | РВСП-10000 | 4 шт. |
| 14 Паспорт | - | 4 экз. |
| 15 Г радуировочная таблица | - | 4 экз. |
| 16 Резервуар вертикальный стальной цилиндрический | РВСП-20000 | 2 шт. |
| 17 Паспорт | - | 2 экз. |
| 18 Г радуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 55464-13;
- рулетка измерительная металлическая 2 класса точности Р100У2К, предел измерений от 0 до 100 м, регистрационный номер 55464-13;
- толщиномер ультразвуковой А1207, зав. № 138202, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11;
- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
- нивелир электронный SDL30, предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер 19368-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
«Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637
«Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2016.24408
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-1000, РВС-5000, РВС-10000, РВС-20000, РВСП-10000, РВСП-20000
Приказ № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 29 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
