| Номер в госреестре | 74351-19 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВСП-5000, РВСП-20000, РВСПК-50000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВСП-5000, РВСП-20000, РВСПК-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических РВСП-5000, РВСП-20000, РВСПК-50000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и кровлей.
Тип резервуаров - наземный вертикальный сварной.
- резервуары со стационарной кровлей с понтоном (РВСП);
- резервуар с плавающей крышей (РВСПК).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

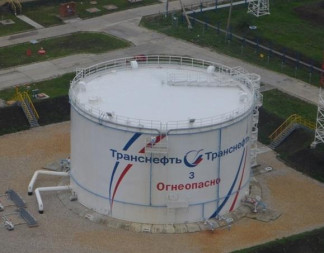

Резервуары вертикальные стальные цилиндрические РВСП-5000, РВСП-20000, РВСПК-50000 расположены в резервуарных парках Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга»), номера резервуаров и их местонахождение приведены в таблице 1.
Таблица 1 - Номера резервуаров и их местонахождение
| Номера резервуаров | Местонахождения, адрес |
| Резервуар вертикальный стальной цилиндрический РВСП-5000 | |
| 3 | Самарское районное нефтепроводное управление (филиал АО «Транснефть - Приволга») Юридический адрес: 443020, г. Самара, ул. Ленинская, д.100А (Резервуарный парк НПС «Большая Черниговка») |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 6, 13 | Самарское районное нефтепроводное управление (филиал АО «Транснефть - Приволга») Юридический адрес: 443020, г. Самара, ул. Ленинская, д.100А (Резервуарный парк НПС «Самара-1») |
| 26 | Самарское районное нефтепроводное управление (филиал АО «Транснефть - Приволга») Юридический адрес: 443020, г. Самара, ул. Ленинская, д.100А (Резервуарный парк НП «ССН») |
| Резервуар вертикальный стальной цилиндрический РВСПК-50000 | |
| 2 | Саратовское районное нефтепроводное управление (филиал АО «Транснефть - Приволга») Юридический адрес: 410009, г. Саратов, ул. Луговая, д.118, (Резервуарный парк ЛПДС «Красноармейская») |
Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВСПК-50000
Пломбирование резервуаров вертикальных стальных цилиндрических РВСП-5000, РВСП-20000, РВСПК-50000 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РВСП-5000 | РВСП-20000 | РВСПК-50000 | |
| Номинальная вместимость, м3 | 5000 | 20000 | 50000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,10 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| РВС-5000 РВСП-20000 РВСПК-50000 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом.
Таблица 4
| Наименование | Обозначение | Количество |
| 1 Резервуар вертикальный стальной цилиндрический | РВСП-5000 | 1 шт. |
| 2 Паспорт | - | 1 экз. |
| 3 Г радуировочная таблица | - | 1 экз. |
| 4 Резервуар вертикальный стальной цилиндрический | РВСП-20000 | 3 шт. |
| 5 Паспорт | - | 3 экз. |
| 6 Г радуировочная таблица | - | 3 экз. |
| 7 Резервуар вертикальный стальной цилиндрический | РВСПК-50000 | 1 шт. |
| 8 Паспорт | - | 1 экз. |
| 9 Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 55464-13;
- рулетка измерительная металлическая 2-го класса точности Р100У2К, предел измерений от 0 до 100 м, регистрационный номер 55464-13
- толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11;
- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
- нивелир электронный SDL30, предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер 19368-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
«Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637
«Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2016.24408
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-5000, РВСП-20000, РВСПК-50000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 14 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
