Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000, 74355-19

Назначение

Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Резервуары стальные вертикальные цилиндрические РВС-700 №№ 1, 2, РВС-1000 № 3 расположены: Российская Федерация, РБ, Иглинский р-н, д. Алаторка, НСП-3 Алаторка.

Резервуары стальные вертикальные цилиндрические РВС-2000 №№ 1, 2, 3, 4 расположены: Российская Федерация, РБ, Уфимский р-н, п. Дмитриевка, НСП-1 Сергеевка.

Резервуары стальные вертикальные цилиндрические РВС-2000 №№ 5, 6, 7, РВС-3000 № 8, РВС-4000 № 2 расположены: Российская Федерация, РБ, Давлекановский р-н, д. Казангулово, НСП Казангулово.

Резервуары стальные вертикальные цилиндрические РВС-2000 №№ 9, 13, 14, 18, 19, 25, 27, 28, 29, 30 расположены: Российская Федерация, РБ, Туймазинский р-н, д. Самсыково, УПН Самсык.

Резервуары стальные вертикальные цилиндрические РВС-4000 № 11, РВС-5000 №№ 1,

2, 3, 4 расположены: Российская Федерация, РБ, Туймазинский р-н, д. Япрыково, НСП Япрык.

Резервуары стальные вертикальные цилиндрические РВС-5000 №№ 5, 6, 7, 8, 9, 10, 11, 12 расположены: Российская Федерация, РБ, Краснокамский р-н, д. Шушнур, НСП Шушнур.

Резервуары стальные вертикальные цилиндрические РВС-5000 №№ 13, 14, 15, 16, 17, 18, 19 расположены: Российская Федерация, РБ, Краснокамский р-н, д. Редькино, НСП Кереметово.

Резервуары стальные вертикальные цилиндрические РВС-5000 №№ 22, 23 расположены: Российская Федерация, РБ, Илишевский р-н, д. В.Манчарово, НСП Манчарово.

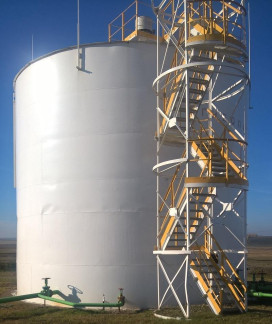

Общий вид резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000 представлен на рисунке 1-6.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000 не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средств измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

-    рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

-    толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);

-    штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-97);

-    термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
