Государственный реестр средств измерений

Сканеры лазерные Leica RTC360, 74358-19

74358-19
Сканеры лазерные Leica RTC360 (далее - сканеры) предназначены для измерений расстояний и углов по полученному в процессе сканирования массиву точек окружающих объектов.
Карточка СИ
Номер в госреестре 74358-19
Наименование СИ Сканеры лазерные
Обозначение типа СИ Leica RTC360
Изготовитель Компания "Leica Geosystems AG", Швейцария
Год регистрации 2019
Срок свидетельства 18.03.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Сканеры лазерные Leica RTC360 (далее - сканеры) предназначены для измерений расстояний и углов по полученному в процессе сканирования массиву точек окружающих объектов.

Описание

Сканеры - приборы, принцип действия которых заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.

Измерение расстояний производится лазерным дальномером, использующим импульсный метод с технологией оцифровки сигнала. Принцип действия лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Излучатель дальномера вырабатывает зондирующий световой импульс и через оптико-зеркальную поворотно-отклоняющую систему посылает его в направлении объекта, до которого измеряется расстояние. Попадая на объект, импульс лазерного излучения отражается в сторону дальномера, и с помощью той же оптики фокусируется на фоточувствительной площадке приемного фотодиода.

Конструктивно сканеры представляют собой алюминиевый корпус, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрические приводы, датчики углов поворота, цифровые камеры и электронный управляющий блок. Сканеры имеют встроенный барометр, компас, визуальную инерциальную систему, ГНСС-приемник и датчик наклона. На боковой панели сканеры имеют отсек для съемных аккумуляторных батарей и кнопка питания.

Запись данных производится на внешнее USB устройство объемом 256 Гбайт.

Нижняя часть корпуса приспособлена для установки на штатив. Также на ней имеется разъем типа Lemo 5-pin для подключения источника внешнего питания, а также разъем для подключения сервисного кабеля.

Управление сканерами осуществляется через сенсорный дисплей на корпусе или дистанционно через мобильные устройства под управлением iOS и Android.

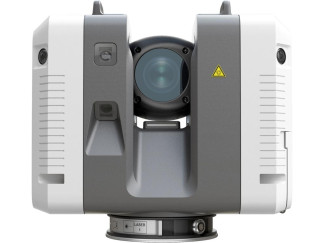

Общий вид сканеров представлен на рисунке 1.

Рисунок 1 - Общий вид сканеров лазерных Leica RTC360

Пломбирование крепежных винтов корпуса сканеров не производится, ограничение доступа к узлам обеспечено конструкцией самих крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

1 й

Программное обеспечение

Для работы со сканерами используется встроенное микропрограммное обеспечение «Leica RTC360_fw», используемое для управления работой сканеров, записи, хранения и передачи измеренных данных и программное обеспечение «Leica Cyclone Field360», «Leica Cyclone», «Leica Cyclone REGISTER 360», «Leica CloudWorx AutoCAD», «Leica CloudWorx Re-vit», «Leica CloudWorx PDMS», «Leica CloudWorx MicroStation», «Leica CloudWorx Navisworks», «Leica CloudWorx 3DReshaper», «Leica JetStream» устанавливаемое на персональный компьютер, предназначенное для передачи, хранения и обработки измеренных данных в соответствии с алгоритмами, выбираемыми пользователем.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные программного обеспечения приведены в таблицах 1 - 6.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

Leica RTC360_fw

Leica Cyclone

Номер версии (идентификационный номер) ПО, не ниже

1.2.139

9.3.1

Цифровой идентификатор ПО

ССА22А0

22AB10A

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

Leica Cyclone Field360

Номер версии (идентификационный номер) ПО, не ниже

1.1

Цифровой идентификатор ПО

D201EEC

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Идентификационное наименование ПО

Leica JetStream

Leica Cyclone REGISTER 360

Номер версии (идентификационный номер) ПО, не ниже

1.5

1.5.1

Цифровой идентификатор ПО

211AAB2

20EE1CA

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

Таблица 4 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

Leica CloudWorx AutoCAD

Leica CloudWorx Revit

Номер версии (идентификационный номер) ПО, не ниже

6.4.1

2.1.1

Цифровой идентификатор ПО

C221BC0

121ADE1

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

Таблица 5 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

Leica CloudWorx PDMS

Leica CloudWorx MicroStation

Номер версии (идентификационный номер) ПО, не ниже

2.1.4

5.1.4

Цифровой идентификатор ПО

30DDE1A

13EAAB2

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

Таблица 6 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

Leica CloudWorx Navisworks

Leica CloudWorx 3DReshaper

Номер версии (идентификационный номер) ПО, не ниже

1.1.1

17.1.25252.0

Цифровой идентификатор ПО

A022EDD

B022C2D

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

Технические характеристики

Таблица 7 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений:

-    углов, ":

-    горизонтальных

-    вертикальных

-    расстояний, м

от 0 до 360 ±150 от 0,5 до 130,0

Г раницы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм

±2(1+1010-6D)

Допускаемая средняя квадратическая погрешность измерений расстояний, мм

1+1010-6D где D - измеряемое расстояние в мм

Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "

±36

Допускаемая средняя квадратическая погрешность измерений углов, "

18

Наименование характеристики

Значение

Лазерное излучение:

-    длина волны, нм

-    класс по ГОСТ 31581-2012

1550/658

1

Параметры электрического питания:

-    напряжение переменного тока при питании от сети, В

-    частота переменного тока при питании от сети, Гц

-    напряжение постоянного тока при питании от двух Li-Ion аккумуляторов, В

220+22-зз

50/60

11,1

Г абаритные размеры (ДхШхВ), мм, не более

120x240x230

Температура окружающей среды, °С

от -5 до +40

Масса без аккумуляторных батарей, кг, не более

5,35

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканеров.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество, ед.

Сканер лазерный Leica RTC360

-

1

Аккумуляторная батарея

-

4

Зарядное устройство

-

1

Адаптер для зарядного устройства

-

1

Защитный чехол

-

1

Транспортировочный футляр

-

1

Руководство по эксплуатации на русском языке

-

1

Методика поверки

МП АПМ 104-18

1

Поверка

осуществляется по документу МП АПМ 104-18 «Сканеры лазерные Leica RTC360. Методика поверки», утвержденному ООО «Автопрогресс-М» «30» ноября 2018 года.

Основные средства поверки:

-    рабочий эталон 1-го разряда по ГОСТ Р 8.750-2011 - тахеометр электронный;

-    рабочий эталон 4-го разряда по государственной поверочной схемы для средств измерений плоского угла - тахеометр электронный.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений

Техническая документация компании «Leica Geosystems AG», Швейцария
