| Номер в госреестре | 74366-19 |
| Наименование СИ | Детекторы освещенности/яркости |
| Обозначение типа СИ | RaySafe X2 Light Sensor |
| Изготовитель | "Unfors RaySafe AB", Швеция |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Детекторы освещенности/яркости RaySafe X2 Light Sensor предназначены для измерений освещенности и яркости в видимой области спектра излучений, создаваемые искусственными или естественными источниками.
Детекторы освещенности/яркости RaySafe X2 Light Sensor могут входить в комплект дозиметров для контроля характеристик рентгеновских аппаратов RaySafe X2 производства фирмы Unfors RaySafe AB, Швеция, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 73636-18.
Принцип действия детекторов освещенности/яркости RaySafe X2 Light Sensor основан на преобразовании светового излучения в электрический сигнал полупроводниковым детектором с последующей цифровой индикацией числовых значений освещенности или яркости.
Конструктивно детекторы освещенности/яркости RaySafe X2 Light Sensor выполнены в виде блока, в котором расположены фотоприемный элемент и корригирующие фильтры. Переключение режимов измерений производится путем поворота турели на корпусе детектора в одно из положений: «установка нуля» (световой поток перекрыт); «освещенность» (в оптическую схему вводится косинусная насадка); «яркость» (световой поток открыт).
Для подключения детекторов, управления измерениями, отображения результатов измерений, а также для вывода метрологических характеристик детекторов и комментариев по результатам измерений используются базовые блоки RaySafe X2 base unit или RaySafe X2 base unit mAs. Детекторы могут также подключаться к персональному компьютеру (ПК), на котором установлено внешнее (автономное) программное обеспечение (ПО) RaySafe X2 View. Соединение с компьютером осуществляется через USB-кабель или по беспроводной связи Bluetooth.

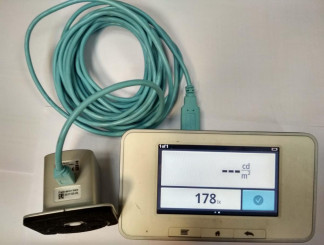

Общий вид средства измерений представлен на рисунке 1, на котором слева общий вид детектор освещенности/яркости RaySafe X2 Light Sensor, справа - базового блока.
Пломбирование детекторов освещенности/яркости RaySafe X2 Light Sensor не предусмотрено.
Программное обеспечение (ПО) детектора освещенности/яркости RaySafe X2 Light встроенное, обеспечивает выполнение измерений.
Запись встроенного ПО детектора осуществляется в процессе производства. Обновление встроенного ПО детектора, его настройка и изменение калибровки возможны только на предприятии-изготовителе.
Встроенное ПО RaySafe X2 обеспечивает взаимодействие базового блока X2 base unit или X2 base unit mAs с детекторами.
Автономное (внешнее) ПО RaySafe X2 View устанавливается на персональный компьютер. С помощью внешнего ПО осуществляется отображение на дисплее компьютера полученных результатов измерений, а также форм соответствующих сигналов, их сохранение, передача данных измерений в Excel и обновление ПО базового блока. Установка ПО RaySafe X2 View производится с флэш-карты, входящей в комплект поставки.
Метрологически значимым является все ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения детекторов освещенности/яркости RaySafe X2 Light, базовых блоков X2 base unit или X2 base unit mAs и автономного ПО представлены в таблице 1.
| Идентификационные данные (признаки) | Значение | ||
| Встроенное ПО | Автономное ПО | ||
| Базовые блоки RaySafe X2 base unit, RaySafe X2 base unit mAs | Детектор RaySafe X2 Light Sensor | ||
| Идентификационное наименование ПО | X2 Base Unit | X2 R/F | RaySafe X2 View (исполняемый файл X2 View.exe) |
| Номер версии (идентификационный номер) ПО | от 3.10 до 9.99 | от 4.18 до 9.99 | 1.8.3.0 1) |
| Цифровой идентификатор ПО | - | - | 56E5C4CF4E4 FE826A853BDE8 2F38FB68 2) |
| Алгоритм вычисления идентификатора ПО | MD5 | ||
| 1) Номер версии не ниже указанного в таблице. 2) Контрольная сумма файла относится к указанной в таблице версии программного обеспечения. | |||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний яркости, кд/м2 | от 0,01 до 10000 |
| Диапазон измерений яркости, кд/м2 | от 0,1 до 10000 |
| Пределы допускаемой относительной погрешности измерений яркости, % | ±6 |
| Диапазон измерений освещенности, лк | от 0,1 до 100000 |
| Пределы допускаемой относительной погрешности измерений освещенности, % | ±6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, ширинахдлинахвысота, мм, не более | 48x60x68 |
| Масса, г, не более | 136 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - атмосферное давление, гПа - относительная влажность, % | от +15 до +25 от 97,3 до 105,3 от 40 до 80 |
| Источник питания Li-Ion аккумуляторная батарея: - напряжение постоянного тока, В | 7,4 |
| Время непрерывной работы при полностью заряженном аккумуляторе, ч, не менее | 10 |
| Средняя наработка на отказ, ч | 20 000 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист эксплуатационного документа и на пленочную этикетку на корпусе детектора RaySafe X2 Light Sensor.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Детектор RaySafe X2 Light Sensor | 1252040 | 1 | - |
| Базовый блок X2 Base Unit или X2 Base Unit mAs | 1506013 | 1 | - |
| Держатель X2 Flexi Stand | - | 1 | - |
| Стандартный упаковочный чемодан X2 Standard Case | 1922050 | 1 | - |
| Сетевое зарядное устройство X2 Power Supply | - | 1 | - |
| Кабели: | |||
| - 2m | 1 | ||
| - 5m | 1 | ||
| - 5m ext USB | 1 | ||
| Документация и программное обеспечение | |||
| Дозиметры для контроля характеристик рентгеновских аппаратов RaySafe X2. Руководство по эксплуатации (на русском языке) | - | 1 | - |
| Флэш-карта с ПО RaySafe X2 View | 1902047 | 1 | 1) |
| Аксессуары | |||
| Чемодан водонепроницаемый X2 Storm Case | 1922052 | - | 1) |
| Стандартный упаковочный чемодан X2 Standard Case | 1922050 | - | 1) |
| Держатель X2 Flexi Stand | 1902080 | - | 1) |
| Вакуумный держатель детектора X2 Vacuum Holder | 1902084 | - | 1) |
| Сетевое зарядное устройство X2 Power Supply (с основными штекерами питания) | 1922096 | - | 1) |
| Кабель для подключения детекторов к базовому блоку (USB - микро USB), 2 м | 3410034 | - | 1) |
| Кабель для подключения детекторов к базовому блоку (USB - микро USB), 5 м | 3410033 | - | 1) |
| Кабель USB 2.0 Active Extension (удлинитель), 5 м | 3410035 | - | 1) |
| Bluetooth-адаптер X2 Bluetooth Adapter | 1922064 | - | 1) |
| Адаптер X2 GX Light Adapter | 1922068 | - | 1) |
| Держатель X2 Light Holder | 1902091 | - | 1) |
| 1) Поставляется в соответствии с условиями поставки. | |||
осуществляется по документу ГОСТ Р 8.665-2009 «ГСИ. Люксметры и яркомеры фотоэлектрические. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц освещенности и яркости в соответствии с ГОСТ 8.023-2014 -установка для поверки и калибровки люксметров и яркомеров, относительная погрешность измерений освещенности и яркости не более 2,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений Техническая документация фирмы-изготовителя
