Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-25, РГСД-25, РГСД-50, 74379-19

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-25, РГСД-25, РГСД-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.

Резервуар РГС-20 представляет собой одностенную односекционную стальную горизонтальную конструкцию цилиндрической формы с усечено-коническими днищами.

Резервуары РГС-25 представляют собой одностенные односекционную стальные горизонтальные конструкции цилиндрической формы с коническими днищами, односекционные.

Резервуары РГСД-25, РГСД-50 представляют собой двустенные двусекционые стальные горизонтальные конструкции цилиндрической формы с конусными днищами.

Основные конструкции резервуаров выполнены из листовой стали 09Г2С. Тип установки резервуаров - подземный. Каждый резервуар оснащен необходимым оборудованием для проведения операций по приему, хранению и отпуску нефтепродуктов: патрубками приемораздаточными; а также дыхательным клапаном, люком-замерным, люком-лазом для безопасной эксплуатации резервуаров и уровнемером для замера уровня. Двустенные резервуары оборудованы автоматической системой контроля герметичности.

Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-25, РГСД-25, РГСД-50 расположены на территории Общества с ограниченной ответственностью «Транснефть -Дальний Восток» (ООО «Транснефть - Дальний Восток») по адресам, указанным в таблице 1.

Таблица 1 - Местонахождение резервуаров

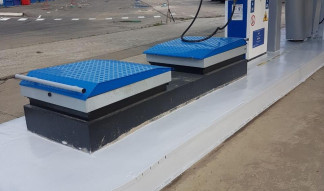

Общий вид видимой части конструкции резервуаров стальных горизонтальных цилиндрических РГС-20, РГС-25, РГСД-25, РГСД-50 представлен на рисунках 1-12. Эскизы резервуаров представлены на рисунках 13-15.

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20, РГС-25, РГСД-25, РГСД-50 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Продолжение таблицы 2

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:

-    расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15% (рег. № 11735-06);

-    уровнемер «Струна-М», от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);

-    рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);

-    секундомер механический СОСпр, (0-60) мин, ЦД 0,2 с (рег. № 11519-11);

-    термометр ртутный стеклянный лабораторный ТЛ-4, (0-55) °С, ЦД 0,1 °С (рег. № 303-91);

-    ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20, РГС-25, РГСД-25, РГСД-50

ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
