| Номер в госреестре | 74380-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга", г.Великие Луки |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары представляют собой горизонтальные цилиндрические емкости с коническими днищами, состоящие из двух секций. Секции разделены между собой теплоизолированный перегородкой. В одну из секций вмонтирован нагреватель. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты толщиной 100 мм и покрыты оцинкованным листом. Расположение резервуаров - наземное.
Фундамент резервуаров представляет собой металлические стоечные опоры. Резервуары оборудованы боковой металлической лестницей, по периметру которой установлено ограждение. Резервуары имеют люк замерный для эксплуатации и приемо-раздаточные патрубки для заполнения и опорожнения.
Резервуары стальные горизонтальные цилиндрические РГС-20 расположены на территории Общества с ограниченной ответственностью «Транснефть - Дальний Восток» (ООО «Транснефть - Дальний Восток»). Расположение указано в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Номера резервуаров | Местонахождение, адрес |
| 183 | Нефтеперерабатывающая станция № 38 (НПС № 38), Приморский край, Лесозаводской район, с. Невское |
| 184 | |
| 185 | Нефтеперерабатывающая станция № 36 (НПС № 36), Хабаровский край, Бикинский район, с. Лермонтовка |
| 186 | |
| 191 | Нефтеперерабатывающая станция № 40 (НПС № 40), Приморский край, Черниговский район, с. Черниговка |
| 192 | |
| 195 | Нефтеперерабатывающая станция № 30 (НПС № 30), ЕАО, Облученский район, г. Облучье |
| 196 | |
| 197 | Нефтеперерабатывающая станция № 24 (НПС № 24), Амурская область, Шимановский район, с. Мухино |
| 198 | |
| 199 | Нефтеперерабатывающая станция № 27 (НПС № 27), Амурская область, Октябрьский район, с. Екатеринославка |
| 200 | |
| 205 | Нефтеперерабатывающая станция № 34 (НПС № 34), Хабаровский край, Хабаровский район, с. Г алкино |
| 206 | |
| 211 | Нефтеперерабатывающая станция № 41 (НПС № 41), Приморский край, Анучинский район, с. Анучино |
| 212 | |
| 218 | Районное нефтепроводное управление «Дальнереченск» (РНУ «Дальнереченск»), Приморский край, г. Дальнереченск, ул. Промышленная, д. 9 |
| 219 | |
| 284 | Нефтеперерабатывающая станция № 29 (НПС № 29), Амурская область, Архаринский район, п. Богучан |
| 285 | |
| 308 | Нефтеперекачивающая станция «Сельгон» (НПС «Сельгон»), Хабаровский край, Амурский район, ст. Санболи |
| 309 |
| Номера резервуаров | Местонахождение, адрес |
| 311 | Нефтеперерабатывающая станция «Комсомольская» (НПС «Комсомольская»), Хабаровский край, Амурский район, с. Джелюмкен |
| 312 | |
| 317 | Нефтеперекачивающая станция «Амурская» (НПС «Амурская»), Хабаровский край, Амурский район, п. Эльбан |
| 318 |

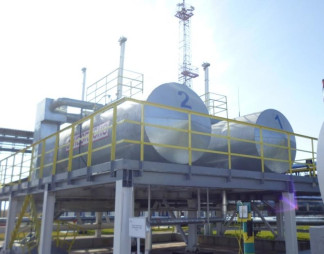

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 представлен на рисунках 1-7.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20
не предусмотрено.
отсутствует.
Таблица 2
| Наименование характеристики | Значение |
| Номинальная вместимость, м3: | |
| -1 секция | 3,0 |
| -2 секция | 17,0 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С - атмосферное давление, кПа | от -60 до +40 от 84 до 106,7 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар стальной горизонтальный цилиндрический | РГС-20 №№ 183, 184, 185, 186, 191, 192, 195, 196, 197, 198, 199, 200, 205, 206, 211, 212, 218, 219, 284, 285, 308, 309, 311, 312, 317, 318 | 26 шт. |
| 2 Паспорт | - | 26 экз. |
| 3 Г радуировочная таблица | - | 52 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15 % (рег. № 11735-06);
- уровнемер «Струна-М», от 0 до 4000 мм (рег. № 15669-02);
- рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
- секундомер механический СОСпр, (0-60) мин, ЦД 0,2 с (рег. № 11519-11);
- термометр ртутный стеклянный лабораторный ТЛ-4, (0-55) °С, ЦД 0,1 °С (рег. № 303-91);
3
- ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
| Зарегистрировано поверок | 72 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
