| Номер в госреестре | 74381-19 |
| Наименование СИ | Резервуары стальные сварные горизонтальные |
| Обозначение типа СИ | РГС-20, РГСД-25 |
| Изготовитель | ЗАО "Востокметаллургремонт", г.Хабаровск |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные сварные горизонтальные РГС-20, РГСД-25 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары РГС-20 представляют собой стальные одностенные сварные горизонтальные конструкции цилиндрической формы с коническими днищами. Резервуары РГСД-25 представляют собой стальные двустенные, двусекционные сварные горизонтальные конструкции цилиндрической формы с коническими днищами. Межстеночное пространство заполняется нейтральной незамерзающей, негорючей жидкостью для контроля герметичности резервуара и повышения пожарной и взрывобезопасности. Резервуары имеют технологический люк для установки запорной арматуры, подсоединения технологических трубопроводов для заполнения и опорожнения, средств измерений уровня топлива, оборудованы автоматической системой контроля герметичности. Основные конструкции резервуаров выполнены из стали Ст3Сп5. Тип размещения - подземный.
Резервуары стальные сварные горизонтальные РГС-20, РГСД-25 расположены на территории Общества с ограниченной ответственностью «Транснефть - Дальний Восток» (ООО «Транснефть - Дальний Восток») по адресам, указанным в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Тип | Номера резервуаров | Месторасположение резервуаров |
| РГСД-25 | 604 | БПО «Белогорск», 676856, Россия, Амурская область, г. Белогорск, ул. Кирова, д. 338 |
| 605 | ||
| РГС-20 | 636 | |
| 635 | БПО «Дальнереченск», 692132, Россия, Приморский край, г. Дальнереченск, ул. Окружная, д. 14 | |
| РГСД-25 | 610 | |
| 611 |

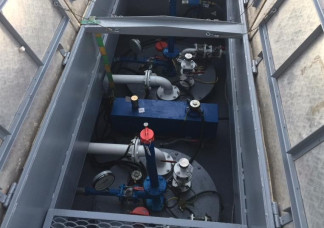

Общий вид видимой части конструкции и эскизы резервуаров стальных сварных горизонтальных РГС-20, РГСД-25, представлены на рисунках 1-6.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Тип резервуара | РГСД-25 | РГС-20 | ||||
| Заводской номер | 604 | 605 | 610 | 611 | 635 | 636 |
| Количество секций | 2 | 1 | ||||
| Номинальная вместимость, м3 | 25 (12,5+12,5) | 25 (12,5+12,5) | 25 (12,5+12,5) | 25 (12,5+12,5) | 20 | 20 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Тип резервуара | РГСД-25 | РГС-20 | ||||
| Заводской номер | 604 | 605 | 610 | 611 | 635 | 636 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +50 | |||||
| Масса, кг, не более | 6500 | 6500 | 6500 | 6500 | 2600 | 2600 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуары стальные сварные горизонтальные | РГС-20 №№ 635, 636 | 2 шт. |
| 2 Резервуары стальные сварные горизонтальные | РГСД-25 №№ 604, 605, 610, 611 | 4 шт. |
| 3 Паспорт | - | 6 экз. |
| 4 Г радуировочная таблица | - | 10 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15 % (рег. № 11735-06);
- уровнемер «Струна-М» от 0 до 4000 мм (рег. № 15669-02);
- рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
- секундомер механический СОСпр; (0-60) мин, ЦД 0,2 с (рег. № 11519-11);
- термометр ртутный стеклянный лабораторный ТЛ-4, (0-55) °С, ЦД 0,1 °С (рег. № 303-91);
- ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным сварным горизонтальным РГС-20, РГСД-25
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
